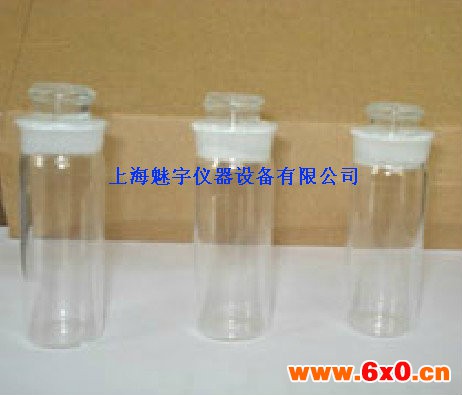

沥青比重瓶技术参数

沥青比重瓶技术参数：
●容积：20-30ml。
●质量：≤40g。
●重量：50g。

相关设备恒温恒湿标准养护箱

沥青比重瓶校验方法：
●外观：目测。
●瓶水总质量与温度关系曲线标定、绘制：将比重瓶洗净、烘干、冷却至室温下称量，准确至0.001g。反复恒温至两次称量差值不大于0.002g时取平均值。将事先煮沸并冷却至室温的纯净水注入比重瓶，擦干外表水滴，称其水、瓶总质量。
●按下式计算m2：
m2 = m0+（m1-m0） PW2〔1+ V（T2-T1）〕
 PW1
式中：T1-比重瓶内纯水温度（℃）；
T2-比重瓶内纯水任意温度（℃）；
m1-温度为T1时瓶水总质量（g）；
m2-温度为T2时瓶水总质量（g）；
m0-比重瓶的质量（g）；
PW1-温度为T1时瓶水的密度（g/cm3）（查附表）；
PW2-温度为T2时瓶水的密度（g/cm3）（查附表）；
V-玻璃的膨胀系数，国产瓶可取2.4 10-5/℃；
将计算结果列表，以温度为纵坐标，瓶水总质量为横坐标，绘制曲线。

沥青比重瓶目的和适用范围：
●土的比重是土在105--110摄氏度下烘至恒量时的质量与同体积4摄氏度蒸馏水质量的比值。
●本试验的目的是测定土的颗粒比重，它是土的物理性基本指标之一。
●本试验法适用于粒径小于5毫米的土。

沥青比重瓶仪器设备：
●比重瓶：容量100（或50）毫升。
●天平：称量200克，感量0.001g。
●恒温水槽：灵敏度±1摄氏度。
●砂浴。
●真空抽气设备。
●温度计：刻度为0--50摄氏度，分度值为0.5摄氏度。
●其它：如烘箱、蒸馏水、中性液体（如煤油）、孔径2毫米及5毫米筛、漏斗、滴管等。

沥青比重瓶结果整理：
●用蒸馏水测定时，按下式计算比重：
Gs= （ms/m1+ms-m2） ´ G wt
式中: Gs——土的比重；
m s ——干土质量，克；
m 1 ——瓶、水总质量，克；
m 2 ——瓶、水、土总质量，克；
G wt ——t摄氏度时蒸馏水的比重，准确至0.001。

●用中性液体测定时，按下式计算比重：
Gs=[m s/ （m1′+ms-m2′）] ´ G kt
式中：m1′——瓶、中性液体总质量，克；
m 2 ′——瓶、土、中性液体总质量，克；
G kt ——t摄氏度时中性液体比重，准确至0.001。

简介：
该产品优质玻璃制造，耐高温，瓶塞研磨。密封程度好。

校正：
●将比重瓶洗净、烘干，称比重瓶质量，准确至0.001g。
●将煮沸经冷却的纯水注入比重瓶。对长颈比重瓶注水至刻度处，对短颈比重瓶应注满纯水，塞紧瓶塞，多余水分自瓶塞毛细管中溢出。调节恒温水槽至5摄氏度或10摄氏度，然后将比重瓶放入恒温水槽内，直至瓶内水温稳定。取出比重瓶，擦干外壁，称瓶、水总质量，准确至0.001g。
●以5摄氏度级差，调节恒温水槽的水温，逐级测定不同温度下的比重瓶、水总质量，至达到本地区高自然气温为止。每个温度时均应进行两次平行测定，两次测定的差值不得大于0.002g，取两次测值的平均值，绘制温度与瓶、水总质量的关系曲线。

使用说明：
●将比重瓶烘干，将15克烘干土装入100毫升比重瓶内（若用50毫升比重瓶，装烘干约12克），称量。
●为排除土中空气，将已装有干土的比重瓶，注蒸馏水至瓶的一半处，摇动比重瓶，并将瓶在砂浴中煮沸，煮沸时间自悬液沸腾时算起，砂及低液限粘土应不少于30min，高液限粘土应不少于1h，使土粒分散，注意沸腾后调节砂浴温度，不使土液，溢出瓶外。
● 如系长颈比重瓶，用滴管调整液面恰至刻度（以弯液面上缘为准），擦干 瓶外及瓶内壁刻度以上部分的水，称瓶、水、土总质量。如系短颈比重瓶，将纯水注满，使多余水分自瓶塞毛细管中溢出，将瓶外水分擦干后，称瓶、水土总质量，称量后立即测出瓶内水的温度，准确至0.5摄氏度。
●根据测得的温度，从已绘制的温度与瓶、水总质量关系曲线中查得瓶水总质量，如比重体积事先未经温度校正，则立即倾去悬液，洗净比重瓶，注入事先煮沸过且与试验时同温度的蒸馏水至同一体积刻度处，短颈比重瓶则注水至满，按本试验4.3步骤调整液面后，将瓶外水分擦干，称瓶、水总质量。
●如系砂土，煮沸时砂易跳出，允许用真空抽气法代替煮沸法排除土中空气，其余步骤与本规程4.3至4.4相同。
●对含有某一定量的可溶盐、不亲性胶体或有机质的土，必须用中性液体（如煤油）测定，并用真空抽气法排队土中气体。真空压力表读数宜为100kPa，抽气时间1--2h（直至悬液内无气泡为止），其余步骤同本规程4.3至4.4。
●本试验称量应准确至0.001g。

使用步骤：
●用汽油或三氯乙烯洗净盛样瓶后，置温度105±5℃ 烘箱中烘干，并在干燥器中冷却后称其质量，准确至0.1g，供测定加热损失的两个盛样瓶应准确至1mg。
●接通电源，打开仪器上的电源开关（9），指示灯亮。把烘箱调节水平，并接要求设定其温度按照智能表操作说明调节（16）（温度一般为163℃）与时间调节时间继电器（14）。
●烘箱开始预热16h使箱内空气充分加热均匀，将盛样瓶全部装入环形金属架（17）。开启开关（12）环形金属架以15±0.2速度转动，同时开启烘气（13）以流速4000±200 mL/min。
●到达时间后，停止环形架转动及喷射热空气，立即逐个取出盛样瓶，并迅速将试样倾至一洁净容器内混匀（进行加热质量损失的试样除外），以备进行旋转薄膜加热试验后的沥青性质的试验，但不允许将已倒过的沥青试样瓶重复加热以取得更多试样。所有试验项目应在72h内全部完成。用户使用完毕，将各开关关闭，再将各电源断开，注意每次使用完后，切断电源，并保持箱内清洁，以防腐蚀。
注：本机温控系统由高精度智能表控制，如果温控范围出现升温速度过快或者过慢，温度波动幅度过大等现象，请仔细阅读本说明书第六项操作说明进行温控表的调节。

操作说明：
●设定温度：按SET键可设定温度，按△键设定值增加，按键设定值减少，再按一下SET键仪表回到正常工作状态温度设定完毕。
●进入内层菜单：按SET键3秒进入仪表内层菜单，进入内层菜单后配合△或 键可修改仪表内部功能参数。
●启动自整定：按SET键3秒进入仪表内层菜单，调出AT参数，并将数据修改为“ON”，再按SET键“AT”指示灯亮，仪表进入自整定状态，仪表在设定点附近波动三个周期后AT指示灯熄灭，自整定结束，新的PID参数被保存在仪表内。
●回差设定：对有回差功能的仪表，按SET键3秒进入内层菜单，参数CC为回差值，回差值以设定点为中心上下平均分布，若回差调成10，当设定100℃时，加热到105℃时，继电器释放，温度下跌到95℃时，继电器吸合。
●传感器误差的修正：在实际应用中由于种种原因导致传感器不能安装于理想的测量区，且传感器本身也带有一定的误差，此时仪表接入的信号就不能反映正确值，必要时可对显示值进行修正。在内层参数中，当上排主显示窗出现“SC”符号时调整“△”或“ ”键在下排显示窗显示修正设置值，完成后再按一下SET键把修正后的值输入仪表即可（仪表出厂时修正值为0，使用时要防止把显示正确的仪表修正至不正确）。
●选择PID参数：由于系统工况的不同，合适地PID参数可使被控对象的控制质量达到zui理想的效果，在绝大部分的情况下仪表的出厂参数就能满足一般工况的要求；系统升温速度慢可减小P值，反之应增大；当温度在设定点附近小幅度波动时可加大I值，若温度大幅度波动时可减小d值。注意：只有相关技术人员可改变内部参数，否则将引起系统失控。

使用方法：
●电源设备：应在供电线路中装有超负荷的保险装置，供此箱专用。并具有良好的接地装置。
●校平烘箱：使转盘在水平面上旋转，旋转时与水平面的倾角不得大于3度。
●温度校正：
A、装上温度计（温度计水银球底部距离转盘项面约6.4mm）校对电接点温度计至所需温度163℃。
B、关闭配电盘上所有开关，将电源插头插上，打开电源开关。
C、将3段转换开关指向1的位置，待整个工作室温度上升至所需温度时（163℃）应检查工作温度计读数，通过调整电接点温度计触点来获得工作室的正确温度。粗略估计163℃恒温功率1300瓦，这时应把3段转换开关指向2/3处（1600w）待整个工作室在电接点温度计控制下，恒温15min，既可进行沥青薄膜测定。
●将盛有试样的盛样皿放置转盘上，关闭烘箱，使转盘旋转，恒定烘箱温度在163℃。
●在箱子运转中，室内照明灯不要随意启开，以免影响工作室温度的稳定。
●完毕后，必须切断各个开关。

参数：
●使用环境：10—30℃。
●相对湿度：＜85%。
●加热功率：2KW。
●工作温度：163±1℃（zui高温度200℃）。
●工作电压：220±10% V 50HZ。
●圆盘架转速：15±0.2 r/min。
●盛样皿：8个。
●外径：64.0mm 。
●高 度：139.7mm 。
●口径：31.75mm。
●电机功率：120W。
●转速：1400 r/min。
●功率：6 W 。
●转速：15±0.2r/min。
●空气流量：4000±200 ml/min。

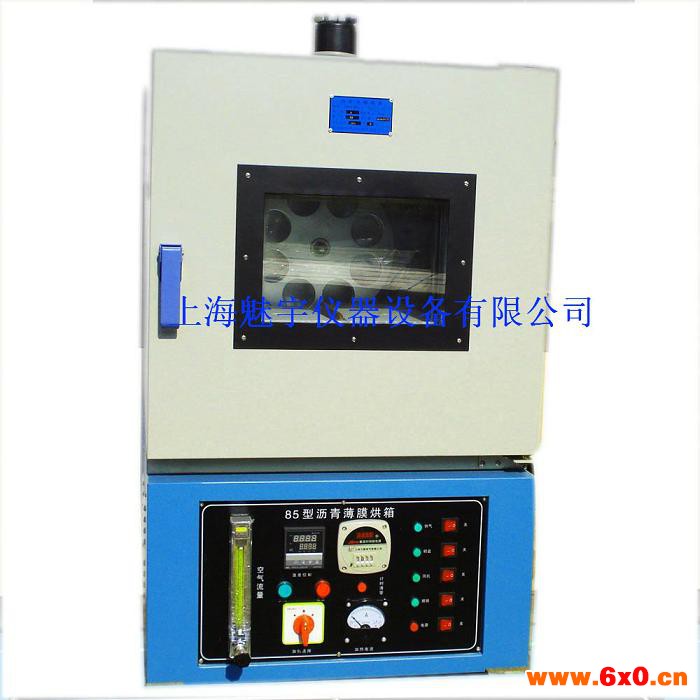

简介：
本产品适用于测定道路石油沥青，旋转薄膜烘箱加热（简称RTFOT）对粘稠沥青的影响，加热后的质量损失，并根据需要测定旋转薄膜加热后沥青残留物的针入度、粘度、延度及脆点等性质的变化，以评定沥青的老化性能，其根据TB/T5502—91《干燥箱技术条件》和T0609—93、T0610—93生产属非防爆式，凡易挥发、易燃烧和易爆物品严禁放入箱内加热，发免发生危险。

结构说明：
●总体安排：主体由薄钢板构成，上半部是装有双重门的工作室，下半部是电器控制部分和机械减速传动装置，外表喷漆。
●观察：工件室门是双重形式，内层厚约30mm，外层厚约50mm，中央装有方形玻璃观察窗。在室内有照明灯，可以在测定进行时能方便池从外面看到室内状态，温度计从上部前面插入。
●加热：加热装置在工作室底部，采用空气自然对流法加热空气。通过上下和背后的风道均匀加热工作室。
●保温和控温：工作室和箱壳之间是保温层和风道，为使工作室内温度不致外导而影响恒温和恒温灵敏度，保温层内充填玻璃纤维，风道和工作室壁上喷高银粉漆。控温分粗细两种，通过长转换开关在0、1／3、2/3、1、三段中的转换，改变电热丝加热功串获得粗略的升温和控温。调整安装在工作室上部的电接点温 度计触点，获得指定的工作温度。
●工作室：工作室中央装有可以放置四只沥青盛样皿的转盘它由电机带动。也可以取去转盘，作为普通很恒温箱使用。
