双Vespel环进样口密封垫

适用于安捷伦GC的无垫圈密封

Scott Grossman

·      易于安装，减少操作影响。

·      防止泄漏- 改善色谱图并延长色谱柱寿命。

·      即使经过多次循环升温，仍保持密封。

关键密封

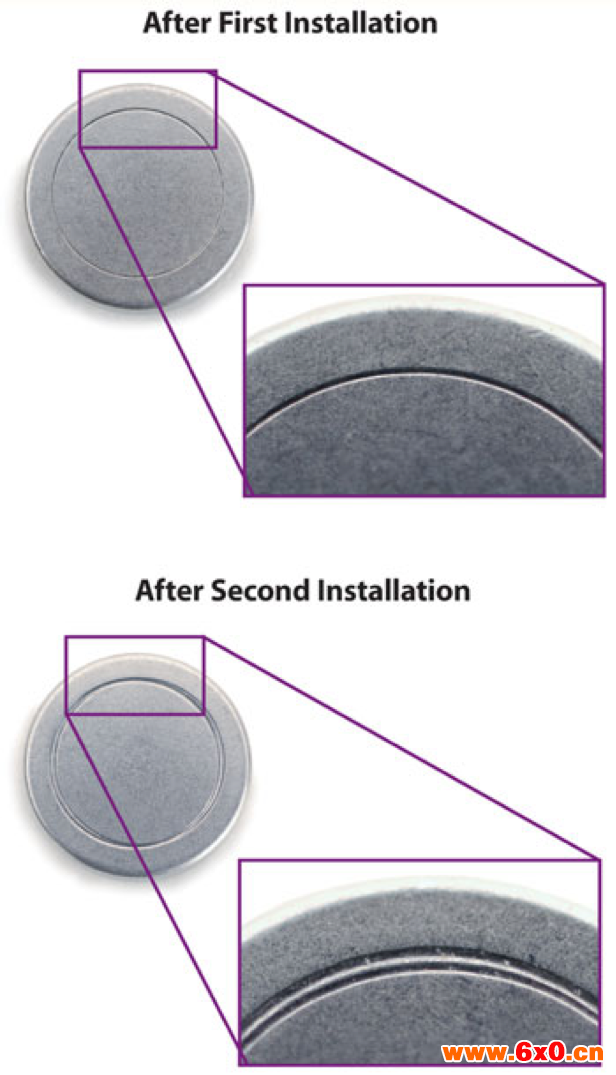

在安捷伦分流/不分流进样口中，在进样口底部和进样口密封顶部之间形成一个关键密封。该密封必须是无泄漏的，以保持压力，并防止可能影响色谱图并缩短色谱柱的使用寿命的空气泄漏。传统上，建议使用大压力来形成这种金属对金属的连接，这导致操作者之间的安装可变性以及入口密封边缘上的大量磨损。

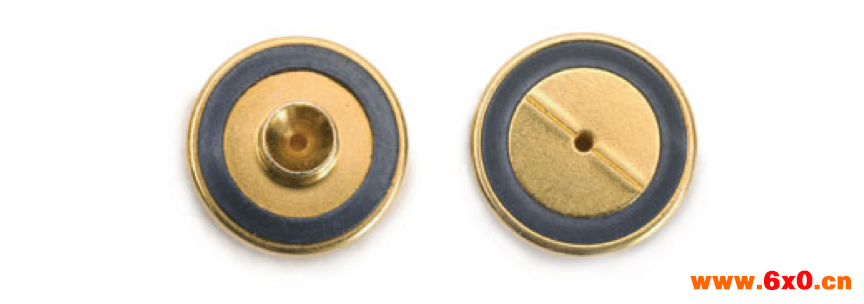

Restek创新的双Vespel环进样口密封解决了这两个问题，无需隔垫，使用更少的零件可以获得更好的密封效果（图1）。由于没有金属与金属的接触，双Vespel环密封件需要的安装扭矩要小得多，从而降低了操作的影响。底部的Vespel环形成另一个无泄漏点，起到间隔环的作用，无需使用垫圈。这种密封比金属对金属密封更宽容; 柔软的Vespel材料不会损坏入口的底部，并且它会更容易地密封在存在磨损的进样口处。

可靠，密封严密的密封垫

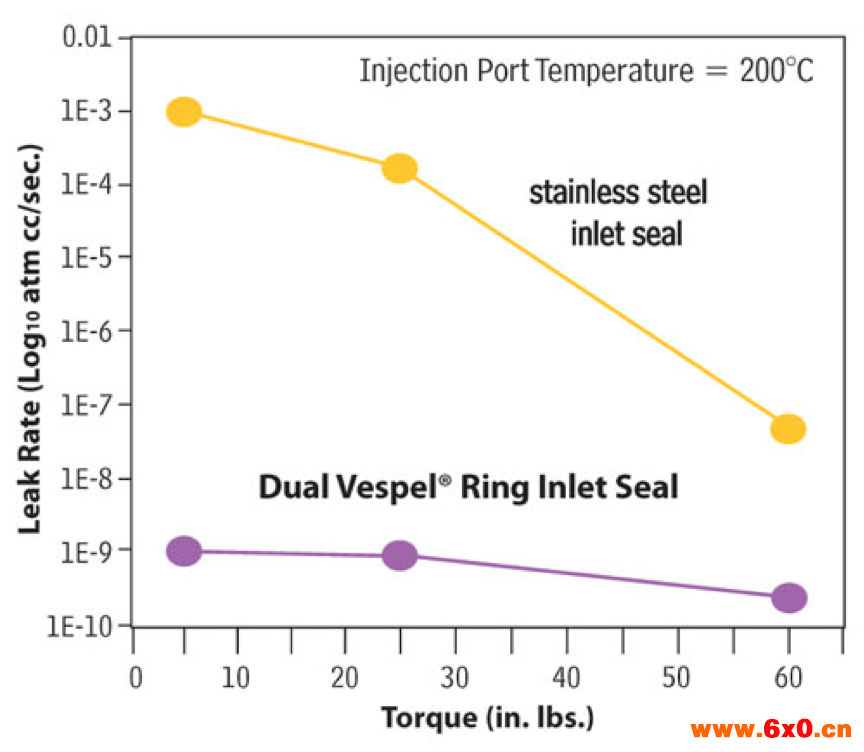

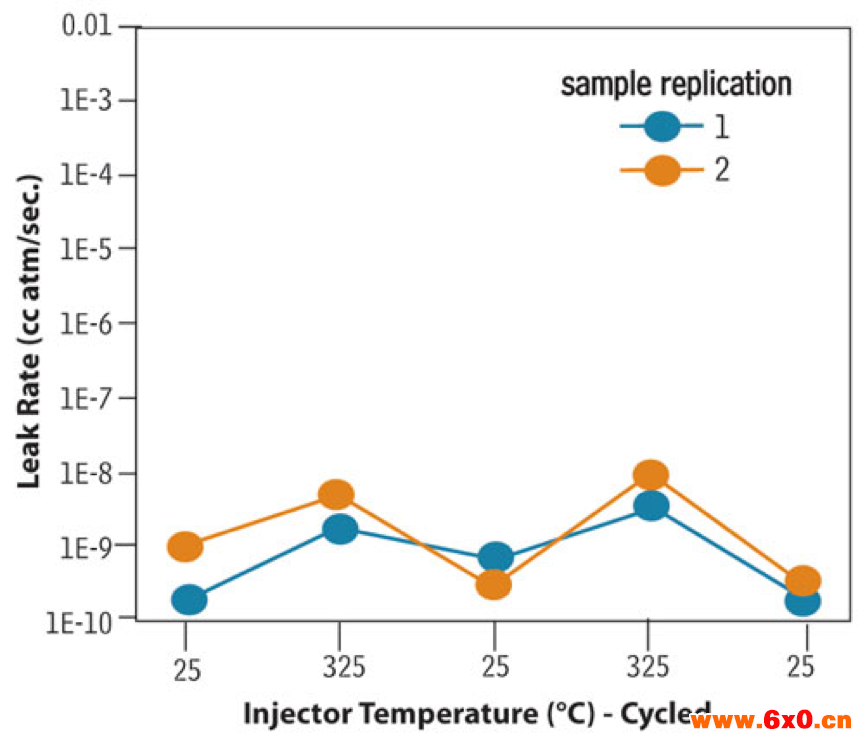

与传统的金属进样口密封相比，双Vespel环进样口密封具有更低的泄漏率，所需的扭矩更小（图2）。密封件也非常坚固。虽然金属对金属连接在多次升温循环后容易泄漏，但Vespel材料即使在反复加热循环后也能保持无泄漏密封- 无需重新拧紧变径螺母（图3）。

惰性

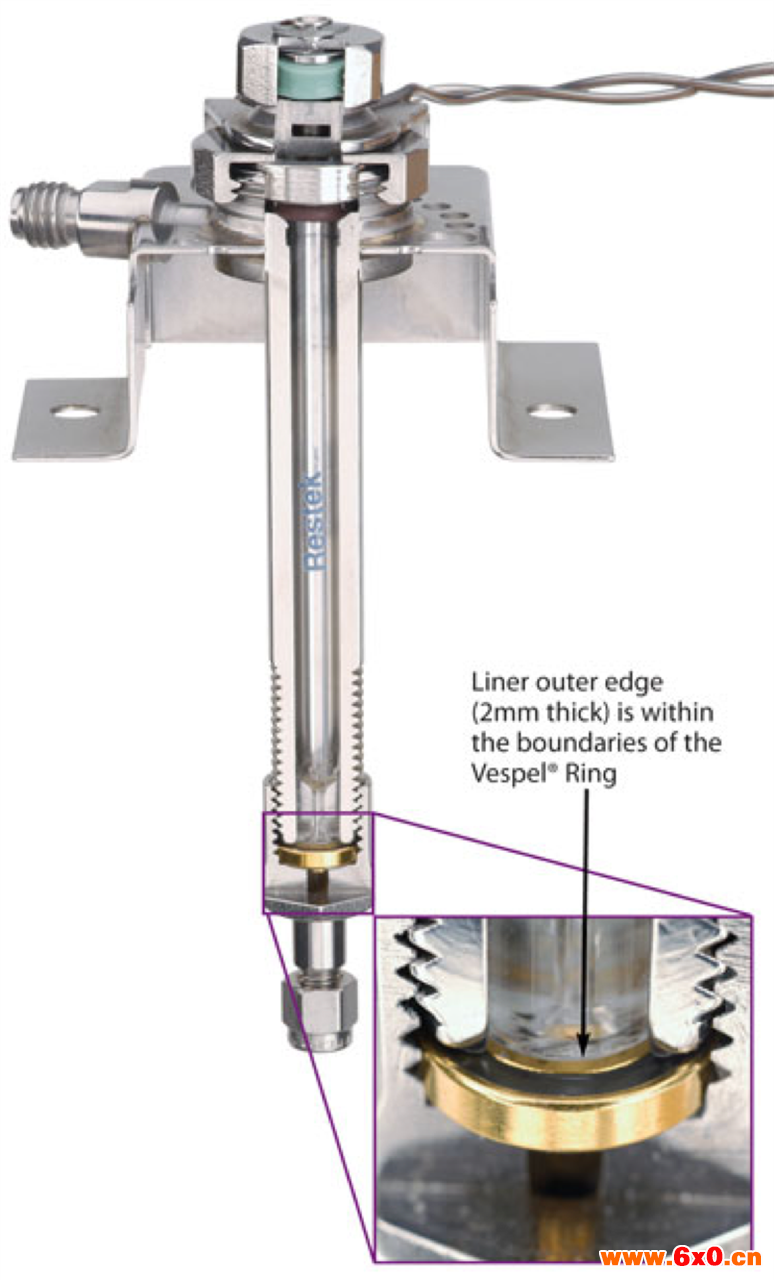

双Vespel环进样口密封垫旨在大限度地减少样品暴露。进样口衬管的外边缘位于Vespel环的边界内（图4）。由于衬管底部的壁厚约为2mm，因此在分流模式下，Vespel材料很好地位于样品的流动路径之外。在不分流模式下，样品可能与Vespel材料接触，但是，Vespel材料具有耐化学性并且具有非常低的排气曲线。它是一种聚酰亚胺基聚合物，通常用于超高真空系统（例如某些质谱仪光源中的透镜绝缘体）和用作连接进样口和质谱仪的传输线的复合套圈，无泄漏密封和化学惰性是关键属性。

结论

Restek的双Vespel环进样口密封垫具有独特的性能和便利性。柔软的Vespel密封表面提高了变径螺母和进样口之间的密封，而不损坏进样口底部的关键密封。此外，密封件底部的Vespel环无需间隔垫圈，减少了所需的零件并简化了安装。

双Vespel环进样口密封垫是简单、防漏密封的好选择。有多种密封垫可选，不锈钢密封垫用于分析非反应性化合物，镀金密封垫用于更敏感的化合物，Siltek处理的密封垫具有的惰性。
