GSR电磁阀工作原理

GSR电磁阀从原理上分为三大类：直动式、分步直动式、先导式。而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分 步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活 塞结构

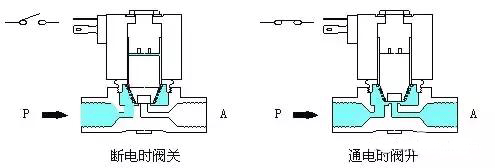

一、直动式GSR电磁阀

原理：通电时，电磁阀线圈产生电磁力把关闭件从阀座上提起，阀门打开； 断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。特点：在真空、 负压、零压时能正常工作，但通径一般不超过25mm。

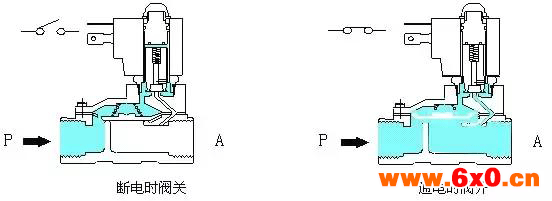

二、分步直动式GSR电磁阀

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先打开先导小阀，主阀下压力上升，上腔压力下降，从而利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。特点：在零压或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。

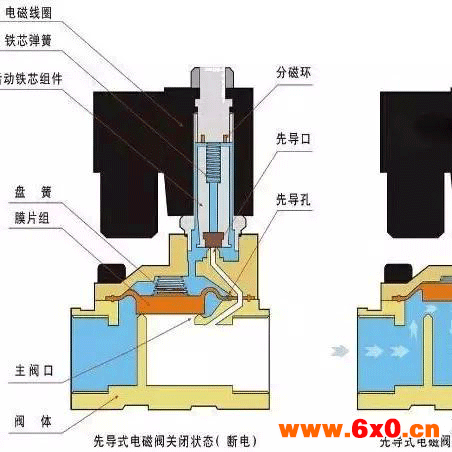

三、先导式GSR电磁阀

原理：通电时，GSR电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

四．二位五通GSR电磁阀原理图解

电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoidactuatedvalves)。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令 去释放，停止或改变压缩空气的流向，在电-气动控制中，GSR电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuateddirectionalcontrolvalves)。

在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空 气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯 切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为 直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

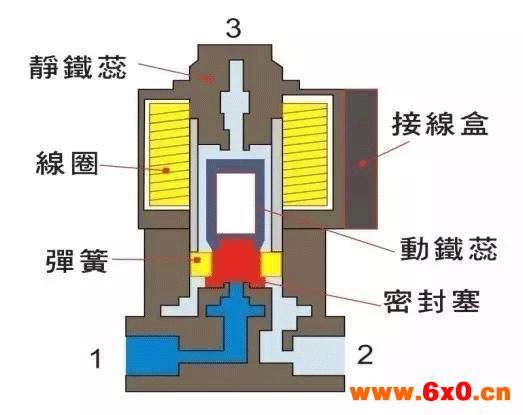

图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封 垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3 通，阀处于排气状态。

图4.2a 二位五通双电控电磁阀的工作原理

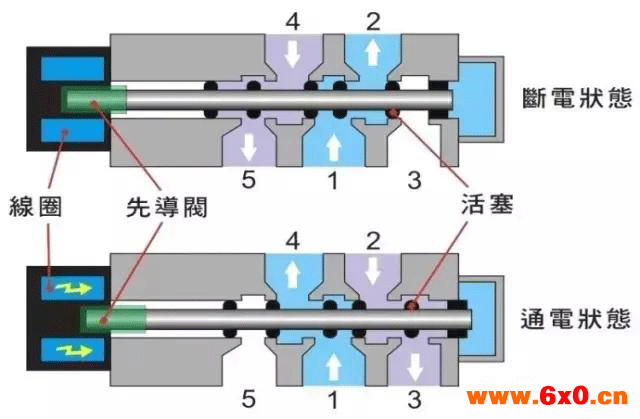

图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3 排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。

阀的功能：(Function)电磁阀的菜单示它的电-气转换复杂性。阀的功能由两个数字表示：M和 N，称为 M 路 N 位电磁阀，“N 位”表示换向阀的切换位置，也表示阀的状态。阀的位置数目就是 N 的数值，如二位阀有两个位置选择亦即 有两种状态，三位阀则有三个位置选择亦即有三种不同的状态。“M路”表示 阀对外接口的通路，包括进气口，出气口和排气口，通路的数目便是 M 的数值， 如二路阀，三路阀等。图 4.1a 例子中的阀为 3/2 直动式电磁阀，念作“三路二位阀” ，表示该阀有两个位，即“通”和“断” 两个状态，有三个气口， 分别为 1：进气口，2：出气口，3：排气口。
