50KV工频耐压试验成套装置携带方便

来源:网络  作者:网络转载   2019-10-10 阅读:290

一、产品概述

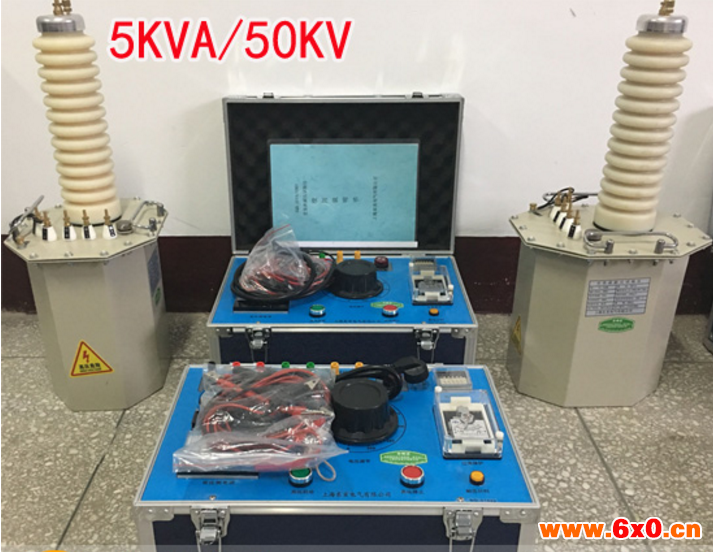

  我公司生产的高压试验变压器是一种新型高压测试设备,本系列产品采用单框芯式铁芯结构,初级绕组和高压绕组同轴绕制在铁芯上,从而减少漏磁通,增大绕组间的耦合。产品的整体结构紧凑,通用性强,使用携带方便,适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能,是电力设备检测及预防性试验所必备的试验仪器。
  轻型高压试验变压器除了可于交流工频耐压试验,如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表,便可组装成直流高压试验装置,可以测量高压直流泄漏电流。

二、原理图



三、技术要求

 1、试验变压器使用环境要求
     1.1 输入电压:交流220V50Hz;
     1.2 环境温度:-40℃~40℃;
     1.3 相对湿度:≤85%(环境温度为25℃时);
     1.4 不含有化学性气体及蒸汽的环境中;
     1.5 无爆炸性危险的气体中;
     1.6 不受雨水浸入的场合下。





2、技术参数

  型 号 规 格

容 量
(kVA)

低压输入

交流高压输出

直流 高压输    出
(kV)

测  量
变  比

电  压
(V)

电  流
(A)

电压
(kV)

电流
(mA)

 1.5/50

  1.5

200

7.5

50

30

  70

  500

 3/50

  3

200

15

50

60

  70

  500

5/50

5

200

25

50

100

70

500

5/10

5

200

25

10

500

14

100

6/50

6

200

30

50

120

70

500

10/50

10

200

50

50

200

70

500

20/50

20

400

50

50

400

70

500

30/50

30

400

75

50

600

70

500

50/50

50

400

125

50

1000

70

500

5/100

5

200

25

100

50

140

1000

10/100

10

200

50

100

100

140

1000

15/50

15

200

75

50

75

70

500

15/100

15

200

75

100

150

140

1000

20/100

20

400

50

100

200

140

1000

20/200

20

400

50

200

100

280

2000

25/100

25

400

62.5

100

250

140

1000

30/100

30

400

75

100

300

140

1000

30/120

30

400

75

120

250

168

1200

50/100

50

400

125

100

500

140

1000

50/250

50

400

125

250

200

350

1000

100/100

100

400

250

100

1000

140

1000

15/150

15

400

50

150

100

210

1500

20/150

20

400

50

150

133

210

1500

25/150

25

400

62

150

166

210

1500

30/150

30

400

75

150

200

210

1500

50/150

50

400

125

150

333

210

1500

150/150

150

400

375

150

1000

210

1500



  注:

  1. 我厂试验变压器单台可做到交流300kV,容量300kVA;
    2、如果用户需要,我厂生产的试验变压器,抽出200V的串级抽头,可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要,在高压绕组中抽出5~15kV的中压抽头,供高压电机作交流耐压试验;
    3、表格中"直流高压输出"一栏,为交直流两用试验变压器的直流高压输出值;
    4、我厂还可根据用户的要求,定制各种特殊规格的试验变压器。



四、操作步骤
      1、按接线原理图连接好引线,并将变压器和控制箱可靠接地;
      2、试验前,检查各部位的接线是否接触良好,并检查控制箱的调压器是否调至"零"位;
      3、接通电源,绿色指示灯亮,按下启动按钮,红色指示灯亮,表示变压器已通电,等待升压;
      4、顺时针匀速旋转调压器手柄,进行升压,并密切注意仪表指示以及试品的情况;
      5、试验完毕后,应迅速将电压降至零位,并按下停止按钮,然后切断电源,解开试验引线。
五、注意事项
      1、做高压试验时,必须由2人或2个以上人员参加,并明确做好分工,明确相互间的联系方法。并有专人监护现场安全及观察试品的试验状态;
     2、变压器和控制箱应有可靠的接地;
      3、试验过程中,升压速度不能太快,也决不允许突然全电压通电或断电;
      4、在升压或耐压试验过程中,如发现下列不正常情况时,应立即降压,并切断电源,停止试验,查明原因后再做试验。① 电压表指针摆动很大;② 发现绝缘烧焦的异味、冒烟现象;③ 被测试品内有不正常的声音。
      5、试验中,如果试品短路或故障击穿,控制箱中的过流继电器工作,此时,将调压器回至零位,并切断电源后,方可将试品取出。
      6、进行电容试验或进行直流高压泄漏试验时,试验完毕后,将调压器降至零位后,并切断电源,然后,应用放电棒将试品或电容器的高压端对地进行放电,以免存留在电容中的电势发生触电危险。
