旋进漩涡流量计功能与详细介绍

来源:网络  作者:网络转载   2019-10-10 阅读:712

公司所出售的产品一年质保为创造,提高企业知名度,树立企业形象,我公司本着“一切追求高质量,用户满意为宗旨”的精神,以“zui优惠的价格、zui周到的服务、zui可靠的产品质量”的原则

 旋进旋涡流量计生产厂家标定车间及检验合格证:



 旋进旋涡流量计生产厂家主要用途:

旋进旋涡流量计采用先进的微出来技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平。可广泛用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。

1、 内置式压力、温度、流量传感器,安全性能高;

2、 采用双传感器、新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性;

3、量程宽度比高达1:15或以上;zui低测量瞬时流量为0.03m3/min;

4、结构紧凑,无机械可动部件,传感器及显示一体化,外形美观;出厂时已按国标及行业标准经过严格的标准校准设备进行参数的校正,用户无需更改参数设置;

5、特有的压力、温度传感器故障自诊断功能,并清晰简明地显示于LCD屏和上位机的界面中;

6、具有485通信接口,可远传被测介质的温度、压力、瞬时流量、标准体积总量等仪表有关参数,传输距离1.2km;

7、具有流量,压力,温度的频率模拟信号输出(200~1000Hz),传输距离为2km;

8、节流小,对环境条件要求少,对流量计的前后直管段安装要求低(前为≥3DN 、后为≥1DN),水平或倾斜安装都能准确计量;该流量计的安装、使用及维护特别方便;

9、流量计有内置一组镍氢电池,在无外电源的情况下可连续使用1~3年;

10、智能流量积算仪可以任意角度定位(转动角约为350°),使流量计在各种安装条件下的读数更方便更直接;

11、特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失;

12、规格齐全,从DN25~DN200,满足用户的各种管径和流量的需要;

13、仪表具有防爆及防护功能,防爆标志为ExibⅠ,防护等级为IP55。

 旋进旋涡流量计生产厂家技术参数:

仪表口径及连接方式

25、40、50、80、100、150、200、250采用法兰连接

25、40可采用螺纹连接

精度等级

±1.5%R、±1%R

量程比

1:10;1:20;1:30

显示方式

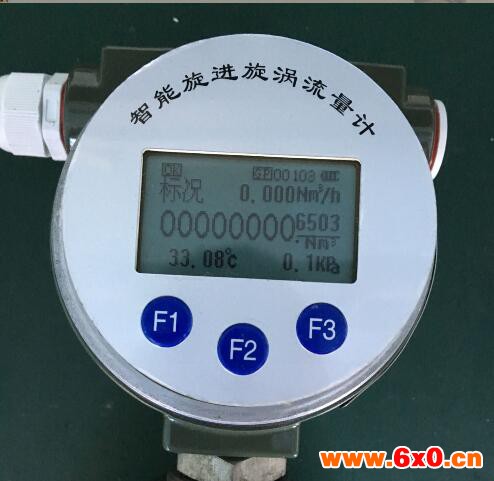

宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量

仪表材质

表体:304不锈钢;叶轮:防腐ABS或铝合金;显示器:铸铝

温度、压力传感器

内置

被测介质温度(℃)

-30℃~+80℃

环境条件

介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa

通讯信号

三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号

供电电源

内置锂电池、外供24VDC双供电

传输距离

≤1000m

信号线接口

内螺纹M20×1.5

专业等级

ExdIIBT6

防护等级

IP65

 旋进旋涡流量计生产厂家特点:

1. 无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;
2. 采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;
3.智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;
4.采用双检测技术可效地提高检测信号强度,并抑制由管线振动引起的干扰;
5.采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;
6.采用EEPROM技术,参数设置方便,可*保存,并可保存zui长达一年的历史数据;
7.转换器可输出频率脉冲、4-20mA模拟信号,并具有RS485接口和HART协议,可直接与微机联网,传输距离可达1.2Km;
8. 配合本公司的FM型数据采集器,可通过因特网或者网络进行远程数据传输;
9.压力、温度信号为变送器输入方式,互换性强;
10.整机.功耗低,可用内电池供电,也可外接电源。

旋进旋涡流量计工作原理:

旋进旋涡流量计参数选型:

代号

口径

流量范围m3/h

 AK-LUX

DN25



 AK-LUX

DN32



 AK-LUX

DN50

10~150

 AK-LUX

DN80

28~400

 AK-LUX

DN100

50~800

 AK-LUX

DN150

150~2250

 AK-LUX

DN200

360~3600



代号

功能1

N

无温压补偿

Y

带温压补偿



代号

输出型号

F1

4-20mA输出(二线制)

F2

4-20mA输出(三线制)

F3

RS485通讯接口



代号

功能2

E1

1.0级

E2

1.5级

T

常温

P1

1.6Mpa

P2

2.5Mpa

P3

4.0Mpa

D1

内部3.6V供电

D2

DC24V供电

B1

不锈钢

B2

铝合金



 旋进旋涡流量计生产厂家安装要求:

传感器按流向标志可在垂直、水平或任意倾斜位置上安装;

当管线较长或距离振动源较近时,应在流量计的上、下游安装支撑,以消除管线振动的影响;

传感器的安装地点应有足够的空间,以便于流量计的检查和维修,并应满足流量计的环境要求;

应避免外界强磁场的干扰;

在室外安装使用时,应有遮盖物,避免烈日曝晒与雨水浸蚀,影响仪表使用寿命;

管线试压时,应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。

应注意安装应力的影响,安装流量计上游和下游管道应同轴,否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度,或在下游侧安装一个弹性伸缩节。

安装流量计之前应先清除管道中的焊渣等杂物。

投入运行时,应缓慢开启流量计上、下游阀门,以免瞬间气流过急而冲坏起旋器。

当流量计需要有信号远传时,应严格按“电气性能指标”要求接入外电源(8~24)VDC,严禁在信号输出口直接接入220VAC或380VAC电源;

用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头

流量计运行时,不允许随意打开后盖改动仪表参数,否则影响流量计的正常工作;

定时检查流量计法兰处的泄漏情况。
