气体涡轮流量计详细介绍与作用

气体涡轮流量计(测天然气专用流量计)应用领域:

天然气作为一种能源和化工原料其计量越来越被人们重视。欧美等工业化水平较高的发达国家,对天然气计量技术的研究起步较早,投入的资金及科技力量较大,尤其是对贸易天然气的计量十分重视。从流量计选型上,欧洲主要使用涡轮、罗茨流量计,如在荷兰涡轮、罗茨流量计的使用约占全国的80%,在加拿大涡轮流量计的使用约占全国的90%,在美国罗茨流量计约占80%、然而在中国涡轮跟罗茨约占总量的98%。

气体涡轮流量计(测天然气专用流量计)适合用在餐饮、宾馆、工业、民业等行业的燃气商业结算、输配管网燃气计量、燃气调压站计量、也可用作丙烷、氮气、工业惰性气体等各种无腐蚀性气体标准贸易结算流量计。

质量是企业的命脉、市场是企业的前景、在这个竞争激励的时代、我们一定会认真做好每一台表、我们公司的宗旨就是:让客户用的满意、用的放心、用的省心。

 一、气体涡轮流量计(测天然气专用流量计)简介:
气体涡轮流量计是一种测量封闭管道中气体介质流量的速度式仪表、适用于天然气及其他工业领域中的气体量测量。由于其体积小、精度高、重复性好、特别适用于贸易结算计量。在它的计数器上显示的是现场管道当中的、工作温度和工作压力下流过的气体的体积量,即未修正流量,单位m3。也可以显示成标准气压下的流量(20℃,101.325kpa)的体积量(Nm3)。

二、气体涡轮流量计(测天然气专用流量计)工作原理:

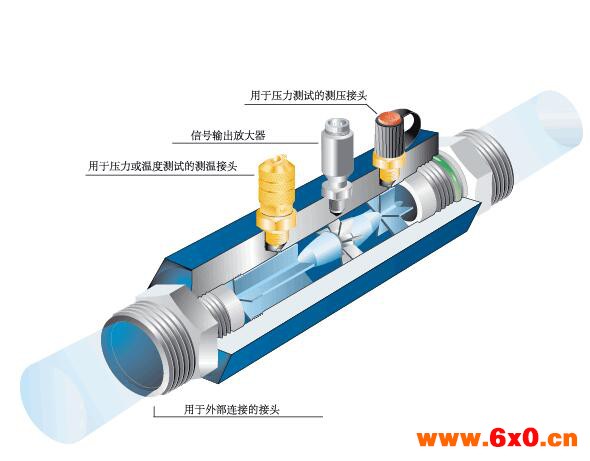

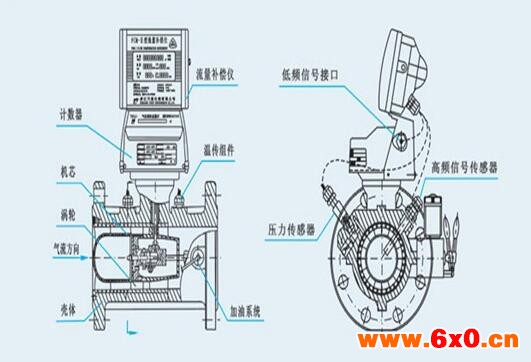

 气体涡轮流量计采用叶轮探头进行测量。它先将流速转换为涡轮的转速,再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的累计流量,其输出信号为频率,易于数字化。图中感应线圈和*磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时,磁路的磁阻发生变化,从而产生感应信号。信号经放大器放大和整形,送到计数器或频率计,显示总的积算流量。同时将脉冲频率经过频率-电压转换以指示瞬时流量。叶轮的转速正比于流量,叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号,不仅提高了检测电路的抗干扰性,而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。


 三、气体涡轮流量计(测天然气专用流量计)产品优点:

1、气体涡轮流量计精度高,压力损失小,始动流量低,对温度压力和流量进行自动跟踪补偿,电池供电,可输出多种信号,选用进口轴承,寿命长,安装方便。智能型速度式流量仪表是集流量、温度、压力检测功能于一体,并能进行温度、压力补偿,具有准确度高、重复性好、测量范围宽、安装使用方便等优点。

2、采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越。

3、采用微功耗高新技术,整机功耗低。既能用内置3.6V电池长期供电运行,又可由外电源24V供电运行。

4、采用新型传感器,抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。

5、按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度。

6、采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。

7、流量计表头可180°旋转,安装使用简单方便。

8、高精度计量,一般可达±1.5%、±1.0%。

9、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计。

10、可检测被检测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(
  Pn=101.325KPa,Tn=293.15K)的气体流量:可实时查询温度、压力、时间、日期等数据。

四、气体涡轮流量表技术参数:

管道式:DN20~DN300

精度等级: 管道式:±1.5级,±1.0级

环境温度: -20℃~80℃

大气压力: 86KPa~106KPa(0.86KG-1.06KG)

公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

防爆等级: ExdIIBT6

连接方式: 法兰连接



五、气体涡轮流量计(测天然气专用流量计)显示方式:

(1)远传显示: 脉冲输出、电流输出(配显示仪表)

(2)现场显示:8位LCD显示累积流量,单位(m3)

4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速

(3)温度压力补偿型:

A、显示标准瞬时流量及标准累计流量

B、显示当前压力、温度、电池电压

六、气体涡轮流量计(测天然气专用流量计)输出功能:

(1)脉冲输出,p-p值由供电电源确定

(2)4~20mA两线制电流输出

(3)单位体积脉冲输出及传感器原始脉冲输出

(4)带有RS485通迅接口



七、气体涡轮流量表基本参数:

表1

仪表口径及连接方式

25、40、50、80、100、150、200、250采用法兰连接

25、40可采用螺纹连接

精度等级

±1.5%R、±1%R

量程比

1:10;1:20;1:30

显示方式

宽屏显示器同时显示瞬时流量、日累积流量、总累积流量

温度、压力、时间、日期、电池电量

仪表材质

表体:304不锈钢;叶轮:防腐ABS或铝合金;显示器:铸铝

温度、压力传感器

内置

被测介质温度(℃)

-30℃~+80℃

环境条件

介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa

通讯信号

三线制工况脉冲、三线制标况脉冲

三线制4-20mA、RS485协议、IC卡信号

供电电源

内置锂电池、外供24VDC双供电

传输距离

≤1000m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65

表二

型 号

说 明



AK-LWQ

—□

/□

/□



类型

D



智能温度压力补偿型气体涡轮流量计

仪表口径

2/B/C

25mm



40A/B

40 mm



50A/B

50 mm



80

80 mm



100

100 mm



150

150 mm



200

200 mm



250

250 mm



300

300 mm



传感器材质

N

基本材质,铝合金。(zui高耐压:1.0MPa)



S

不锈钢材质。(高压防腐型)



特殊结构

A

氧气专用结构(脱油脱脂处理)



B

压缩空气专用结构(高流速设计)
