PET是一种半结晶性的热塑性高分子材料，其中非晶态部分可以在升温过程中再结晶。当样品温度达到玻璃化温度以上时，非晶态的链段活动能力增强，逐渐形成结晶结构，这种升温过程的结晶现象叫做冷结晶，冷结晶的热焓取决于聚合物中非晶态部分的比例。
测试条件
从塑料水杯上取2.86mg塑料作为测试样品，将样品放置在Concavus坩埚中，使用DSC 214 Polyma进行测试，先将样品升温至300°C使其融化，然后用200K/min的速率降至室温，后再以10K/min的速率升至300°C。
测试结果

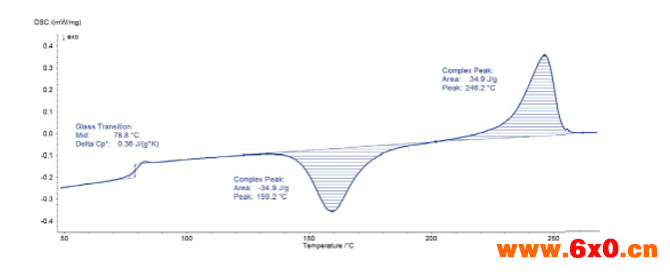

图 1：PET样品以200K/min速率降温后二次升温结果
图 1为样品二次升温的DSC结果，图中可以看出，PET样品的玻璃化转变温度为78.8°C（中点），在130°C至260°C之间有两个峰，分别为冷结晶峰和熔融峰，两个峰的面积均为35J/g。
这个结果说明，经过快速降温后，PET样品已完全变为非晶态结构，在升温过程中，非晶态部分先冷结晶，后完全熔融。
QQ交流群
