固化过程的准确分析

胶粘剂在一定条件下固化，虽然可以获得良好的力学性能，但是由于固化不完全，并非能够获得良好的耐久性能，所以材料的固化行为会直接影响产品的质量，使用常规热分析手段（DSC，DMA）虽然可以检测材料的固化行为，但是难以实时在线检测，而其对于生产工艺过程中的不同温度和不同压力等条件更是难以满足，而耐驰介电分析仪（DEA）不仅可以在线测试胶粘剂的固化行为，还可以提供多种传感器以满足不同的工艺条件。

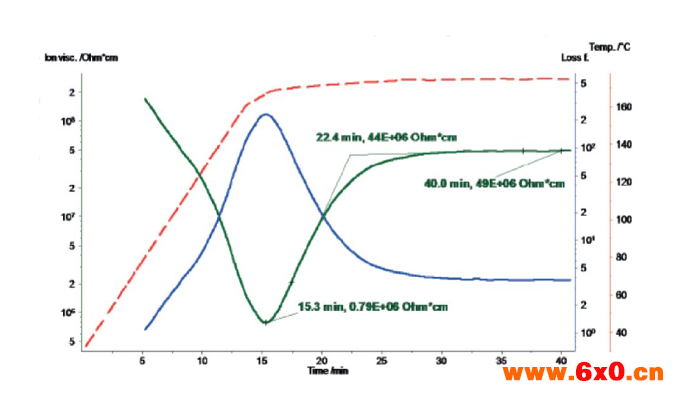

图 1：DEA 288 Epsilon 测试图谱，IDEX传感器，1Hz

从测试曲线中可以看出，随着温度（红色曲线）的升高，离子粘度（绿色曲线）降低。15分钟后，温度恒温在175℃，离子粘度开始增大，结构胶粘剂开始发生固化，40分钟后，离子粘度不再发生变化，固化度达到100%，固化完成。图中离子粘度是离子电导率的倒数，而离子电导率是通过损耗因子计算所得。
