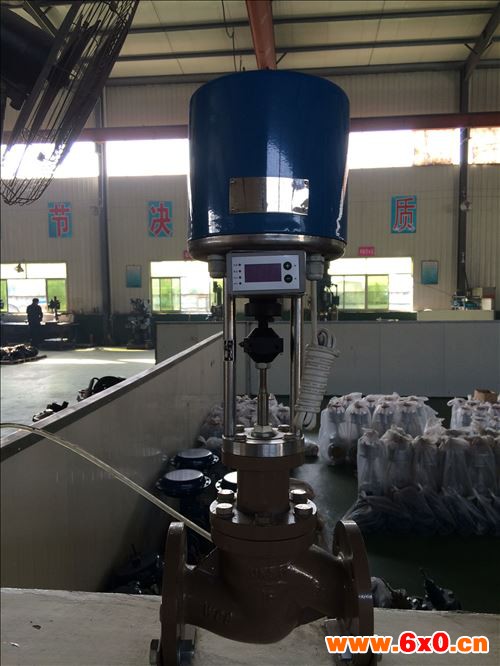

ZDLGF46-16C DN65电动衬氟调节阀
ZDLGF46-16C DN65电动衬氟调节阀的详细信息
ZDLGF46-16C DN65电动衬氟调节阀主要是由电动执行机构和调节阀阀体两部分组成。电动执行机构和其它电动调节阀配用的相同，都是接收控制器发来的4-20ma等模拟信号，控制阀门的开度，以达到调节管道介质流量、压力等参数的目的。耐腐蚀电动衬氟调节阀和其它普通电动调节阀区别在于阀体，有的管道输送如硫酸、王水等强腐蚀性的介质，因为腐蚀性太强，普通金属材质的调节阀无法用于这种工况。而电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波纹管密封。解决了金属阀门无法用在强腐蚀介质的工况。广泛的应用于强腐蚀介质的工况管道。
ZDLPF46电动衬氟调节阀阀体
型 式 | 直通单座球型阀 |
公称通径 | G3/4"、20、25、32、40、50、65、80、100、150mm |
公称压力 | PN1.6MPa |
法兰标准 | RF |
材 料 | ZG230-450 衬F46 |
工作温度 | -40~+180℃ |
压盖型式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料 |
电动衬氟调节阀阀内组件
阀芯型式 | 单座柱塞型阀芯 |
流量特性 | 等百分比特性和线性特性 |
阀芯材料 | 2Cr13 衬F46 |
阀座材料 | 2Cr13 衬F46 |
波纹管材料 | 聚四氟乙烯 |
ZDLPF46电动衬氟调节阀执行机构
型号 | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | 381LSC-160 |
隔爆型号 | 381LXA-08 | 381LXA-20 | 381LXB-30 | 381LXB-50 | 381LXC-65 | 381LXC-99 | 381LXC-160 |
输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
最大行程L(mm) | 30 | 60 | 100 | ||||
工作速度(mm /s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主要技术参数 | 电源电压:220V/50Hz 输入信号:4-20mA或1-5V·DC 输出信号:4-20mA·DC | ||||||
防护等级:相当IP55 隔爆标志:ExdⅡBT4 手操功能:手柄 | |||||||
环境温度:-25~+70℃ 环境湿度:≤95% | |||||||
阀作用型式
电关式(B);电开式(K)
ZDLPF46电动衬氟调节阀外形尺寸
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
L | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 451 |
A | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 |
H | 445 | 485 | 495 | 523 | 532 | 697 | 699 | 699 | 817 |
H1 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
