路面标线厚度测量仪结构组成

来源:网络  作者:网络转载   2019-10-10 阅读:268

路面标线厚度测量仪结构组成:
主要由数字式高精度百分表头、测厚度机构和百分表锁止螺钉组成。

相关产品ISO流出杯



路面标线厚度测量仪贮存条件:
测定器及其附件应存放在干燥、清洁、无振动、无易燃、易腐蚀物品的环境条件下。



路面标线厚度测量仪简介:
在近几年,由于成本和质量等原因,涂层干的和湿的厚度变得越来越重要。ZMM5000是特别为测量路标干膜厚度而设计的。



路面标线厚度测量仪适用范围:
■可快速测量路标的涂层厚度和类似涂层的高精度测量仪。
■适用包括或不包括反射线脚所有类型的路标。
■可直接在公路现场测量也可在实验室对样品测量。
■数字化显示,清晰易读。
■适用于国家交通部门、公路实验室、路标制造单位。



路面标线厚度测量仪注意事项:
■注意防止仪器在测量过程的跌落,以免仪器的损坏。长时间没有测量任务时应取出数字式高精度百分表的电池,以延长其使用寿命。
■本仪器知识产权归本公司所有,严禁仿制;否则,本公司将终止履行相关维修义务,并保留法律追究的权利。
■对本使用说明书如有疑惑欢迎赐教。
■为了保障测量结果的准确度,在测量前应尽量调整好标线厚度测量仪的零值。
■为了确保移动块的移动应在试验前应注意调整好其与标线的相对位置。
同时应清洁标线测量区域的表面,可获得较真实的测量数据。
■测量时应注意解除数字式高精度百分表头的保持功能,一般连续按保持按钮3次即可,让标线厚度测定仪处于测量状态。



技术参数:
■本体材质:电镀铝质。
■测量范围:-12.5mm- 12.5mm。
■解析度:0.01mm。
■尺寸:180×70×76。
■重量:880g。
■选配:测量桥、打印机、单位转化数显器。
■符合标准:EN13197 EN13212。



操作步骤:
■准备:将测量底座和移动平块(测厚度机构)处于同一水平上,再将数字式高精度百分表头置入测厚度机构的安装座内,然后调紧螺钉。
■显示屏读书清零:将数字式高精度百分表头显示屏清零。
■测量:将测量底座置于待测标线上面,使其与移动块的接合处的边缘与标线边缘平行,移动块能够自由落下或下移即可测量标线的厚度。为便于读数可按数字式高精度百分表头的保持按钮,提起标线厚度测定仪读取并记录数值。



特点:
每分钟数显高精度测量结构。





注意事项:
●在保管时应注意保护坡度规的完整和清洁,垂挂体及其拉线的完好。
●清洁试样测量区域,避免压缝部位,也可获得较真实的测量数据。
●本仪器知识产权归本公司所有,严禁仿制;否则,本公司将终止履行相关维修义务,并保留法律追究的权利。
●为了保障测量结果的准确度,在测量前应按要求做好角度标定工作、在标定和测试过程中应注意标定棒的保护,以防损坏和降低精度。
●为了确保螺纹付的正常运转和传动应保持其清洁和润滑使其转动灵活不发卡。在试验过程中应注意控制好波形轮的转动速度,保持底板的缓慢抬升。长时间不用时应将底板放置在专用支撑杆上。



简介:
STT-970 通信管内壁静摩察系数测试仪主要由可调整底座、角度调整机构(螺纹传动机构,轴承支撑,螺杆,波纹轮和连杆)、通信管安装底座、安装卡,紧固活节螺杆,坡度规与垂挂体,碟形螺帽和标定用通信管及标准棒等组成。该仪器是专为生产、质量监督、工程施工和监理等单位测量通信管内壁静摩察系数而设计和生产的。具有结构合理、操作简单、适用性广、测量精度高、测量安全及可靠性好等特点。STT-970 通信管内壁静摩察系数测试仪符合中华人民共和国交通行业标准JT/T496-2004《公路地下通信管道高密度聚乙烯硅芯塑料管》相关技术标准的要求。技术标准的要求。



参数:
●测量范围:0~45°。
●测量不确定度: 10.0′。
●试棒重量:270g±0.5g。



贮存条件:
测定器及其附件应存放在干燥、清洁、无振动、无易燃、易腐蚀物品的环境条件下。



操作步骤:
●准备:调整底座的螺栓使其底面处于水平,将待测通信管安装底座与其底板调整水平,根据经验角度少于5°的状况也是可以的。
●角度标定:将待标定用通信管安装在其安装底座内并用固定卡锁紧,此时注意红色箭头的一侧朝上。将标准棒置入通信管上端内外留10~20毫米,其两侧的黑色箭头朝下。顺时针方向慢转波形轮使安装底板的活动端缓慢抬高,坡度规读数增大,至标准棒移动。将读数换算成正玄函数数值,同随机的标定证书值比对,数值在许可范围内即可,否则,调整坡度规是其保持一致。
●测试:安装和调整步骤及要求与标定程序一样。所不同的是一根被测管应按90°为一个测量方向,并重复测量9次,记录测量数据并取算术平均值为测量结果。



结构组成:

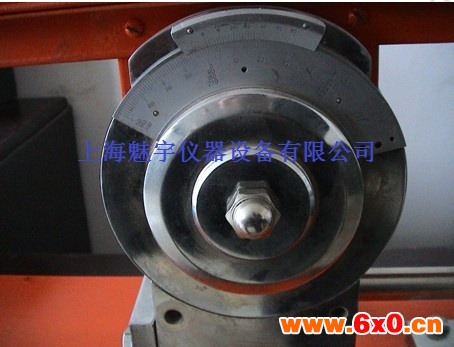

通信管内壁静摩察系数测试仪主要由可调整底座、角度调整机构(螺纹传动机构,轴承支撑,螺杆,波纹轮和连杆)、通信管安装底座、安装卡,紧固活节螺杆,坡度规与垂挂体,碟形螺帽和标定用通信管及标准棒等组成。

标签: 测量仪
