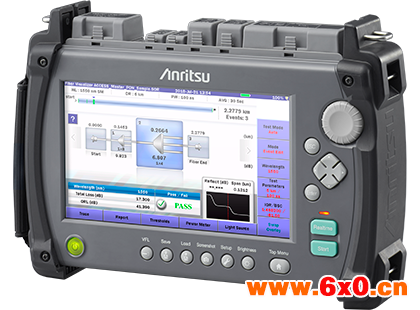

MT9085多模系列光时域反射仪通用指标
(1)支持 8 英寸的彩色触屏操作
(2)具有中文操作菜单和中文操作手册
(3)可以通过网络远程访问仪表
(4)具有 3 个接口可外接存储器。(2 个 USB A 存储,1 个 USB B 存储)
(5)支持密码保护功能
(6)电源:交流 220V±10%,50Hz;锂电电池,交流适配器。锂电池的工作时间可达 12
个小时以上。
(7)外部接口:USB 接口可外接 PC 用于仪表的升级和测试数据的存储。
(8)尺寸、重量:284(W)×200(H)×77(D)mm,≤2.6 公斤
(9)工作环境条件工作温度:0℃~+40℃
相对湿度:<80%
运输、储存温度:-20℃~+60℃。
应用范围
光纤损耗测试、光纤连接器和光纤接续点的损耗。智能链路测试,图形化显示故障点等信息。
测试模式:

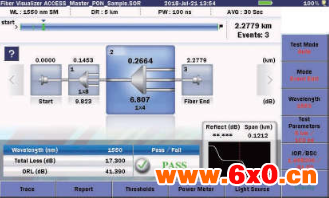

l 纤维可视化工具: 提供端点/断点位置, 端到端损耗, 光纤长度, 简易的图形概要, PDF 报告,
l 标准 OTDR: 用户可选自动或手动设置
l 工程 OTDR: 自动、多波长测试
l 光源: 稳定光源 (连续, 270 Hz, 1 kHz, 2 kHz 输出)
l 标准配置光功率计和光源
模块号 | MT9085A | ||
波长 | 动态范围盲区(菲涅尔反射)盲区(后向散射) | 特点 | |
MT9085A-053 | 1310/1550 nm SM | 39/37.5 dB ≤1 m ≤5/5.5 m | 基础版 |
MT9085A-057 | 1310/1550/1625nm SM | 37/35.5/32.5 dB ≤1 m ≤6/6.5/7.5 m | 支持用于微弯分析的维护检查波长 |
MT9085A-063 | 1310/1550 nm SM | 39/37.5 dB ≤1 m ≤5/5.5 m | 支持单模(SM)和多模安装与维护(MM) |
850/1300 nm MM | 29/28 dB ≤1 m ≤4/5 m | ||
模块号 | MT9085B | ||
波长 | 动态范围盲区(菲涅尔反射)盲区(后向散射) | 特点 | |
MT9085B-053 | 1310/1550 nm SM | 42/41 dB ≤1 m ≤5/5.5 m | 基础版 |
MT9085B-055 | 1310/1550/1650 nm SM | 41/41dB, 35 dB ≤1 m ≤5/5.5m, 6.5 m | 内置滤波器,1650nm波长用于在线有业务电路的维护 |
MT9085B-056 | 1310/1490/1550 nm SM | 42/41/41 dB ≤1 m ≤6/6.5/6.5 m | 支持 FTTX/PON 装置的安装与维护 |
MT9085B-057 | 1310/1550/1625 nm SM | 40/39/38 dB | 持用于微弯分析的维护检查波长 |
MT9085B-058 | 1310/1490/1550/1625nm SM | 42/41/41/40 dB | 支持 FTTX/PON 装置的安装与维护 以及 CWD 波段的部分评估 |
MT9085B-063 | 1310/1550 nm SM | 42/41 dB | 一体化支持单模/多模光纤安装与维护 |
850/1300 nm MM | 29/28 dB | ||
模块号 | MT908CB | ||
波长 | 动态范围盲区(菲涅尔反射)盲区(后向散射) | 特点 | |
MT9085C-053 | 1310/1550 nm SM | 46/46 dB | 基础版 |
MT9085C-057 | 1310/1550/1625 nm SM | 46/46/44 dB | 支持用于微弯分析的维护检查波长 |
所有型号和模块均标准配置光功率计(除多模波长)和稳定光源
LS: MT9085A/B/C 标配 内置稳定光源
OPM: MT9085A/B/C 标配 内置光功率计
型号 | 光口 | LS | OPM |
MT9085A/B/C-053 | 1310/1550 nm SM | ü | ü |
MT9085B-055 | 1310/1550 nm SM | ü | ü |
1650 nm SM | ü | ü | |
MT9085B-056 | 1310/1490/1550 nm SM | ü | ü |
MT9085A/B/C-057 | 1310/1550/1625 nm SM | ü | ü |
MT9085B-058 | 1310/1490/1550/1625 nm SM | ü | ü |
MT9085A/B-063 | 850/1300 nm MM | ü | NO |
1310/1550 nm SM | ü | ü |
光源性能指标-所有型号的标配 | |
稳定光源 (由OTDR口发出) | |
波长 | 同OTDR |
谱宽 | ≤5 nm (1310 nm) ≤10 nm (850/1300/1490/1550/1625 nm) ≤3 nm (1650 nm) |
波长精度 | 850/1300/1310/1490/1550/1625 nm: ±30 nm 1650 nm: ±5 nm |
光纤类型 | 同OTDR |
光连接器 | 同OTDR |
输出光功率 | –5 ±1.5 dBm |
输出稳定度 | ≤0.1 dB |
工作模式 | CW, 270 Hz, 1 kHz, 2 kHz |
激光安全性 | 同OTDR |
功率计性能指标-所有型号的标配 | |
标准内置光功率计 (由OTDR口发出) | |
最大输入 | +10 dBm |
测量范围 | –50 to –5 dBm |
光纤类型 | Same as OTDR |
光连接器 | Same as OTDR |
精度*20 | ±6.5% |
工作波长 | 1310, 1550, 1625, 1650 nm (Options 053, 055, 057, 063) 1310, 1490, 1550, 1625 nm (Options 056, 058) |
特点 | 存储参考波长,损耗值表格 |
