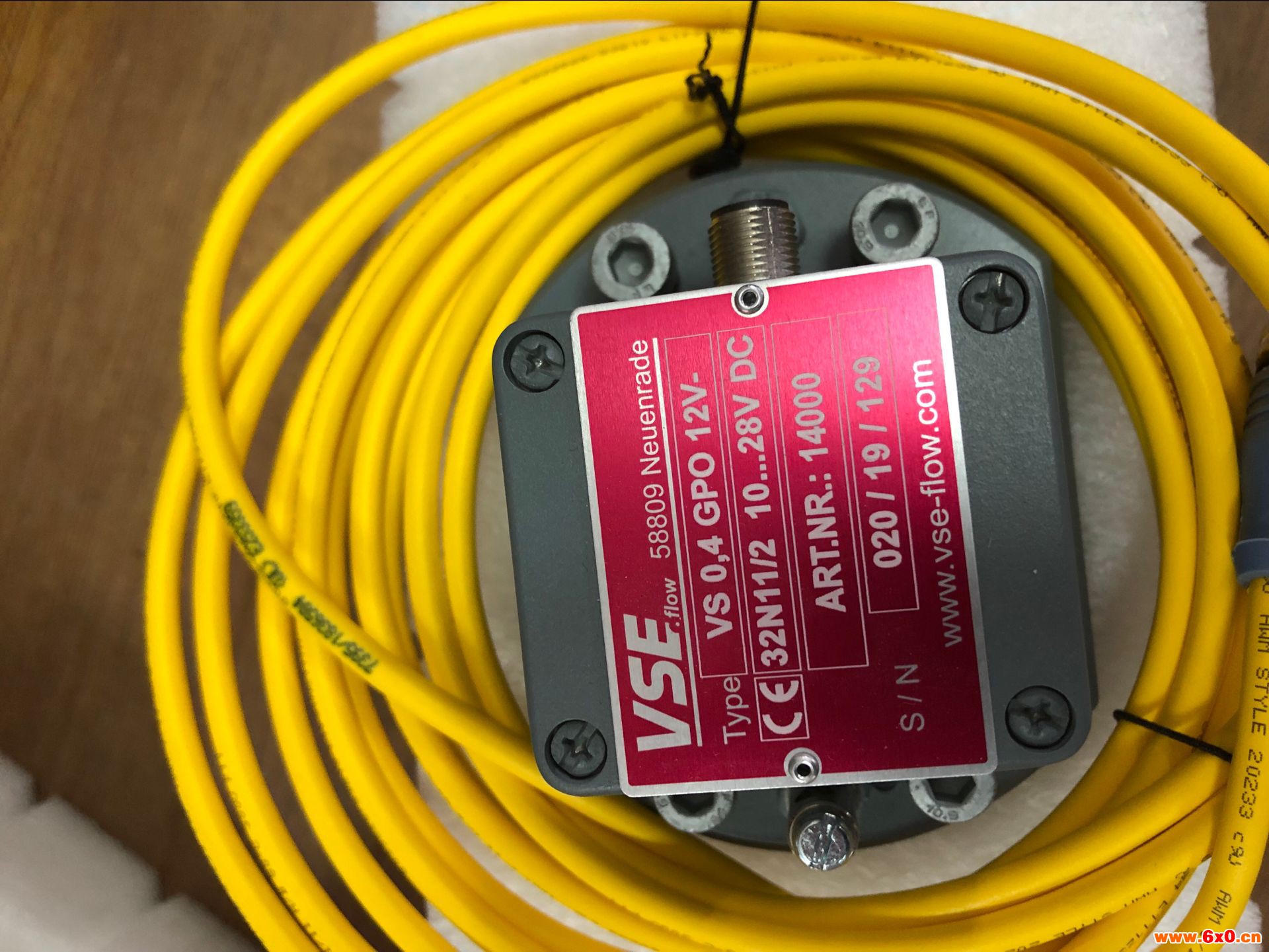

VSE流量计发生故障时的分析与解决办法

VSE流量计发生故障时的分析与解决办法

 VSE流量计系统常见故障及分析

（1）流量指示值最小：一般由以下原因造成：检测元件损坏（零点太低。；显示有问题；线路短路或断路；正压室堵或漏；系统压力低；参与调节的参数还要检查调节器、调节阀及电磁阀。
（2）流量指示最大：主要原因是负压室引压系统堵或漏。变送器需要调校的可能不大。
（3）流量波动大：流量参数不参与调节的，一般为工艺原因；参与调节的，可检查调节器的PID参数；带隔离罐的参数，检查引压管内是否有气泡，正负压引压管内液体是否一样高。

 四 液位仪表系统常见故障及分析

（1）液位突然变大：主要检查变送器负压室引压系统是否堵、泄漏、集气、缺液等。灌液的具体方法是：按照停表顺序先停表；关闭正负压根部阀；打开正负压排污阀泄压；打开双室平衡容

器灌液丝堵；打开正负压室排污丝堵；此时液位指示最大。关闭排污阀；关闭正负压室排污丝堵；用相同介质缓慢灌入双室平衡容器中，此时微开排污丝堵排气；直至灌满为止，此时打开正

压室丝堵，变送器指示应回零位。然后按照投表顺序投用变送器。
（2）液位突然变小：主要检查正压室引压系统是否堵、漏、集气、缺液、平衡阀是否关死等。检查引压系统是否畅通的具体方法是停变送器，开排污阀，检查排污情况(不能外泄的介质除外)

。
（3）总控室指示与现场液位不相符：首先判断是不是现场液位计故障，此时可以人为增大或降低液位，根据现场和总控指示情况具体分析问题原因（现场液位计根部阀关闭、堵塞、外漏易引

起现场指示不准）。可以通过检查零点、量程、灌液来恢复液位正常。如果仍不正常，可通知工艺人员现场监护拆回变送器打压调校。
（4）液位波动频繁：首先和工艺人员结合检查进料、出料情况，确定工艺状况正常后，可通过调整PID参数来稳定。具体方法是：调节阀投手动状态，先调整设定值与测量值一致，使液位波

动平稳下来，再慢慢调整调节阀开度，使液位缓慢上升或下降，达到工艺要求，再调整设定值与测量值一致，待参数稳定后调节阀投自动。
总之，一旦发现仪表参数有些异常，首先与工艺人员结合，从工艺操作系统和现场仪表系统两方面入手，综合考虑，认真分析，特别要考虑被测参数和控制阀之间的关联，将故障分步分段判

定，也就很容易找出问题所在，对症下药解决问题。
