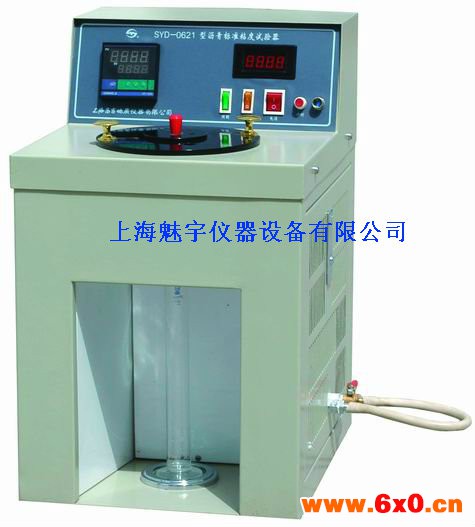

沥青标准粘度仪用途及使用范围

沥青标准粘度仪用途及使用范围：
该仪器根据交通部行业标准T0621沥青标准粘度试验的规定制造，用于测定液体石油沥青、煤沥青、乳化沥青在流动状态时的粘度。适用于测定低稠度的粘稠石油沥青、液体石油沥青和软煤沥青等的粘滞，粘滞度为试样在规定的温度下，从标准粘度计的泄油孔流满50ml所需之时间，以S表示，测定试样的粘滞度以划分试样的标号。

相关产品钢筋锈蚀检测仪

沥青标准粘度仪注意事项：
■使用要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
■初次使用人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
■实验时使用，要布局合理，摆放整齐，便于操作，观察及记录等。

沥青标准粘度仪操作规程：
■打开电源。
■根据试验标号和技术要求，选择好油槽油孔的直径。
■用金属提杆堵住油孔。
■注入水不能太满。
■取样品放入杯中熔化。
■根据沥青的要求将导热电极调到需用温度，打开加热开关，满足条件后，提出油槽中的金属棒，沥青流出倒置于量筒中，加入适量水待试样自流孔流入量筒25ml，按动秒表，流止100ml时，按停秒表，记取经过时间。
■试验完毕，关闭电源。

沥青标准粘度仪使用方法：
使用前应检查各部分是否正常，并注意水槽内是否清洁，油槽孔内有无障碍物，按下列顺序进行试验。
■好注水漏斗，注入的水不能超过规定的刻线。
■取下油槽盖。
■根据试验沥青的标号和技术规范选择好油槽泄油孔的直径。
■用金属提杆堵塞泄油孔。
■取沥青样放入烧杯中加热熔化，倒入油槽。
■盖好油杯盖。
■根据各种沥青的要求对温度设定进行设定：按住↑或↓按键使温度窗口显示的温度达到设定值时松开按键：打开电源开关，开始加热；开动搅拌开关，当温度达到时，恒温1—3min。提起球塞，利用标记悬挂在试样管边上，等试样流入接受瓶或量筒达25ml（量筒刻度50mL）时，计取时间，待试样流出75mL（量筒刻度100mL）时，停止计时。计取试样流出50mL所经过的时间，即为试样的粘度。详见交通部行业标准JTJ052-2000中的（T0621—93）进行试验。

沥青标准粘度仪技术指标：
■恒温槽：φ160mm*100mm
■盛样管：内径φ40mm
■流孔直径有：φ3mmφ4mmφ5mm及10mm四种
■接收瓶：100ml
■控温范围：室温~90°C
■控温精度：±0.2°C
■计时方法：数字显示

结构说明：
▲总体安排：主体由薄钢板构成，上半部是装有双重门的工作室，下半部是电器控制部分和机械减速传动装置，外表喷漆。
▲观察：工件室门是双重形式，内层厚约30mm，外层厚约50mm，中央装有方形玻璃观察窗。在室内有照明灯，可以在测定进行时能方便池从外面看到室内状态，温度计从上部前面插入。
▲加热：加热装置在工作室底部，采用空气自然对流法加热空气。通过上下和背后的风道均匀加热工作室。
▲保温和控温：工作室和箱壳之间是保温层和风道，为使工作室内温度不致外导而影响恒温和恒温灵敏度，保温层内充填玻璃纤维，风道和工作室壁上喷高银粉漆。控温分粗细两种，通过长转换开关在0、1／3、2/3、1、三段中的转换，改变电热丝加热功串获得粗略的升温和控温。调整安装在工作室上部的电接点温 度计触点，获得指定的工作温度。
▲工作室：工作室中央装有可以放置四只沥青盛样皿的转盘它由电机带动。也可以取去转盘，作为普通很恒温箱使用。

参数：
▲使用环境：10—30℃。
▲相对湿度：＜85%。
▲加热功率：2KW。
▲工作温度：163±1℃（zui高温度200℃）。
▲工作电压：220±10% V 50HZ。
▲圆盘架转速：15±0.2 r/min。
▲盛样皿：8个。
▲外径：64.0mm 。
▲高 度：139.7mm 。
▲口径：31.75mm。
▲电机功率：120W。
▲转速：1400 r/min。
▲功率：6 W 。
▲转速：15±0.2r/min。
▲空气流量：4000±200 ml/min。

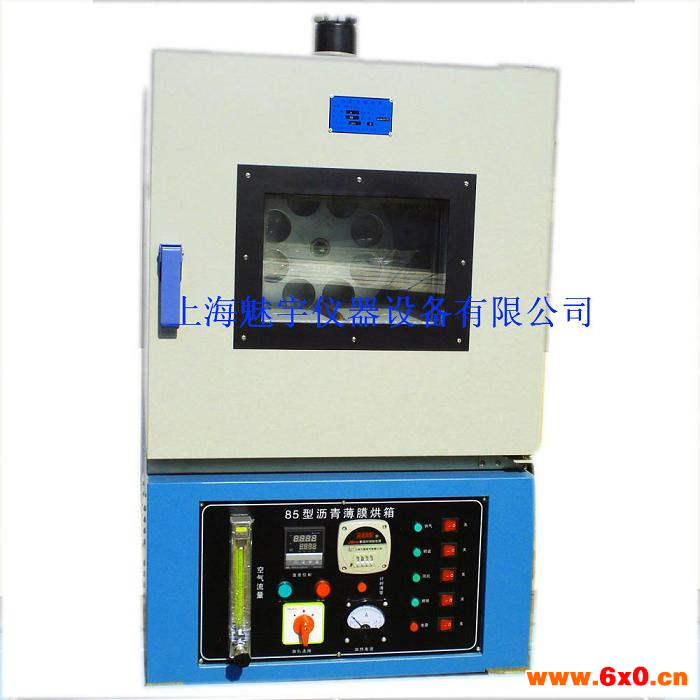

简介：
本产品适用于测定道路石油沥青，旋转薄膜烘箱加热（简称RTFOT）对粘稠沥青的影响，加热后的质量损失，并根据需要测定旋转薄膜加热后沥青残留物的针入度、粘度、延度及脆点等性质的变化，以评定沥青的老化性能，其根据TB/T5502—91《干燥箱技术条件》和T0609—93、T0610—93生产属非防爆式，凡易挥发、易燃烧和易爆物品严禁放入箱内加热，发免发生危险。

操作说明：
▲设定温度：按SET键可设定温度，按△键设定值增加，按键设定值减少，再按一下SET键仪表回到正常工作状态温度设定完毕。
▲进入内层菜单：按SET键3秒进入仪表内层菜单，进入内层菜单后配合△或 键可修改仪表内部功能参数。
▲启动自整定：按SET键3秒进入仪表内层菜单，调出AT参数，并将数据修改为“ON”，再按SET键“AT”指示灯亮，仪表进入自整定状态，仪表在设定点附近波动三个周期后AT指示灯熄灭，自整定结束，新的PID参数被保存在仪表内。
▲回差设定：对有回差功能的仪表，按SET键3秒进入内层菜单，参数CC为回差值，回差值以设定点为中心上下平均分布，若回差调成10，当设定100℃时，加热到105℃时，继电器释放，温度下跌到95℃时，继电器吸合。
▲传感器误差的修正：在实际应用中由于种种原因导致传感器不能安装于理想的测量区，且传感器本身也带有一定的误差，此时仪表接入的信号就不能反映正确值，必要时可对显示值进行修正。在内层参数中，当上排主显示窗出现“SC”符号时调整“△”或“ ”键在下排显示窗显示修正设置值，完成后再按一下SET键把修正后的值输入仪表即可（仪表出厂时修正值为0，使用时要防止把显示正确的仪表修正至不正确）。
▲选择PID参数：由于系统工况的不同，合适地PID参数可使被控对象的控制质量达到zui理想的效果，在绝大部分的情况下仪表的出厂参数就能满足一般工况的要求；系统升温速度慢可减小P值，反之应增大；当温度在设定点附近小幅度波动时可加大I值，若温度大幅度波动时可减小d值。注意：只有相关技术人员可改变内部参数，否则将引起系统失控。

使用步骤：
▲用汽油或三氯乙烯洗净盛样瓶后，置温度105±5℃ 烘箱中烘干，并在干燥器中冷却后称其质量，准确至0.1g，供测定加热损失的两个盛样瓶应准确至1mg。
▲接通电源，打开仪器上的电源开关（9），指示灯亮。把烘箱调节水平，并接要求设定其温度按照智能表操作说明调节（16）（温度一般为163℃）与时间调节时间继电器（14）。
▲烘箱开始预热16h使箱内空气充分加热均匀，将盛样瓶全部装入环形金属架（17）。开启开关（12）环形金属架以15±0.2速度转动，同时开启烘气（13）以流速4000±200 mL/min。
▲到达时间后，停止环形架转动及喷射热空气，立即逐个取出盛样瓶，并迅速将试样倾至一洁净容器内混匀（进行加热质量损失的试样除外），以备进行旋转薄膜加热试验后的沥青性质的试验，但不允许将已倒过的沥青试样瓶重复加热以取得更多试样。所有试验项目应在72h内全部完成。用户使用完毕，将各开关关闭，再将各电源断开，注意每次使用完后，切断电源，并保持箱内清洁，以防腐蚀。
注：本机温控系统由高精度智能表控制，如果温控范围出现升温速度过快或者过慢，温度波动幅度过大等现象，请仔细阅读本说明书第六项操作说明进行温控表的调节。

使用方法：
▲电源设备：应在供电线路中装有超负荷的保险装置，供此箱专用。并具有良好的接地装置。
▲校平烘箱：使转盘在水平面上旋转，旋转时与水平面的倾角不得大于3度。
▲温度校正：
A、装上温度计（温度计水银球底部距离转盘项面约6.4mm）校对电接点温度计至所需温度163℃。
B、关闭配电盘上所有开关，将电源插头插上，打开电源开关。
C、将3段转换开关指向1的位置，待整个工作室温度上升至所需温度时（163℃）应检查工作温度计读数，通过调整电接点温度计触点来获得工作室的正确温度。粗略估计163℃恒温功率1300瓦，这时应把3段转换开关指向2/3处（1600w）待整个工作室在电接点温度计控制下，恒温15min，既可进行沥青薄膜测定。
▲将盛有试样的盛样皿放置转盘上，关闭烘箱，使转盘旋转，恒定烘箱温度在163℃。
▲在箱子运转中，室内照明灯不要随意启开，以免影响工作室温度的稳定。
▲完毕后，必须切断各个开关。
