工业锅炉水位显示控制报警装置采用磁控开关作水位信号输出

来源:网络  作者:网络转载   2019-10-09 阅读:315

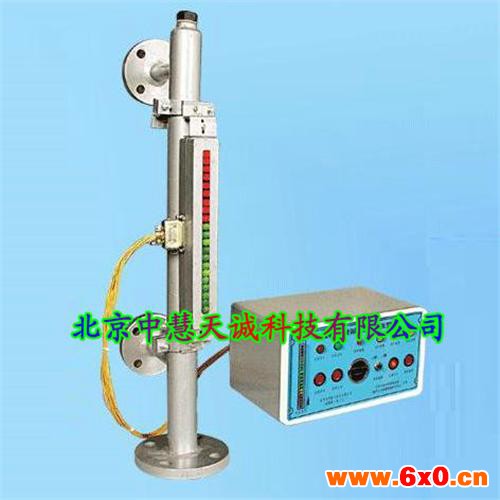

工业锅炉水位显示控制报警装置 特价
型号:UHM-BG 货号:ZH8152
产品简介:
工业锅炉水位显示控制报警装置主要用于工业锅炉的安全运行保护。可实现水位模拟显示及自动控制,高、低水位报警和低水位联锁保护停炉,同时还兼有“允许”或“不许”排污指示功能。当外接电接点压力表时可实现超压报警和连锁保护。
本装置采用磁控开关作水位信号输出,采用多级保安系统做水位恐慌只和报警,采用有记忆的不同颜色的发光二极管作水位模拟显示,是一种功能比较齐全,结构比较简单,动作灵敏可靠,是用户寿命较长,安装维修方便的新型锅炉爱犬时空和报警装置。
技术指标:
水位控制精度: 基本误差不大于3%  重复误差不大于2%
水位控制范围:(以200mm水位计为列其中心水位0位)
    “水位选择”开关设置“±30”时水位控制范围±30mm(即水位下降至—30mm是启动水泵上水,升至30mm是停止上水)
    “水位选择”开关置于“±50”时水位控制范围为±50mm(即水位下降至—50mm时启动水泵上水,升至50mm时停止上水)。
报警水位:高水位报警:+60mm 低水位报警:—60mm
低水位联锁保护性停炉水位:—80mm(即锅炉水位计极限低水位处)
工作环境:温度0-55℃    相对湿度不大于85%
传感器工作压力和温度:
①传感器筒内压力不大于1.27MPa(13kgf/㎝?)温度不大于193℃
②传感器筒内压力不大于2.45MPa(25kgf/㎝?)温度不大于220℃
电源:电源电压:~220V、50HZ:工作电压:DC12V
功耗:15w
输出端于容量:感性负载~220V、3A:~380v、1.
控制器外形尺寸:长×高×宽=290×160×182
工作状态:连续
显示范围±10mm、即全位显位。每点亮一只发光二级管代表10mm左右水位。
产品特点:
1.指示灯使用发光二极管比使用灯泡寿命长。
2.传感器采用发光二极管模拟锅炉水位并且和报警器控制箱水位显示同步。(便于安装,调试和维修等)
3.连线少便于安装和调试。(24根)
4.有较强的抗干扰能力。
5.使用稳定,寿命长等优点。
6.可根据用户的要求调节水泵控制范围。
工作原理:
1.基本原理:
该装置有传感器部分,外套筒部分和显示控制器三部分组成。
该装置投入运行时,通过水位计与锅炉筒体上汽水连管结合处得专用连接三通,将锅炉内水位引至外套筒内,时外套筒内磁钢浮子随锅炉水位同步升降。该信号通过套筒外的传感器,将水位信号变成电信号传递给显示控制器,从而实现水位的模拟显示和自动控制。
2.各部分功能:
传感器部分:
传感器的作用是将锅炉水位信号转变成电信号。因而传感器安装位置和浮子运动的正确性直接关系到装置控制和显示的可靠性(若采用双色水位显示传感器,则汽红水绿,水位显示与控制器上水位显示同步。)
水位显示控制说明:
1.水位显示:显示信号采用了有记忆的开关线路,即实际水位和显示器发光二极管点亮数目相对应,水位每升高10mm左右,发光二极管点亮数目就增加一只;水位每下降10mm左右,发光二极管点亮数目就减少一只。
2.水位控制:控制器面板上设置了“水位选择”开关。当“水位选择”开关置于“±30”时水位控制范围为±30mm;当“水位选择”开关置于“±50”时水位控制范围为±50mm。报警器还设置了“强制上水”和“强制停水”按钮,可根据需要随时手动上水或停止上水。面板上装有指示灯,可指示水泵的工作状态。
3.水位及超压报警:当水位高于“+60mm”时,报警器发出音响信号(似洒水车声)同时“高位报警”指示灯闪亮。当水位低于“-60mm”时,报警器发出音响信号(似救护车声)同时“低位报警”指示灯闪亮。当水位低于“-80mm”时,报警器发出音响信号(似消防车声)实施联锁保护停炉,同时“停炉报警”指示灯闪亮。外接电接点压力表,可在锅炉内压力超过设定压力时,报警器发出音响信号(似机枪声)实施联锁保护停炉,同时“超压报警”指示灯闪亮。
4.若外接电铃,在高位,低位和超压报警时也可发出音响报警信号。
5.当报警器正常运行时,若控制电源中断(如插头振动,断线等)可发出联锁保护停炉报警信号
6.输出端子:输出端子共有3组,第1组编号为A,B标记为“水泵自控”可连接水泵实现水位自动控制;第2组编号为C,D标记为“鼓引风机”可连接鼓引风机实现低水位联锁保护停炉;第3组编号为E,F标记为“电铃报警”可外接电铃实现报警
保安环节:
装置的缺水保安功能主要由如下五个环节组成
1.开机检查。当报警器投入运行时,首先检查平板水位计中液位与报警器显示液位是否一致。
2.当水位降至-30mm或-50mm时,报警器接通水泵电路,向炉内供水。
3.若启泵失控,当水位降至-30mm或-50mm以下时,报警器再次接通水泵电路向炉内供水,直至启泵为止。
4.若启泵失控,当水位降至-60mm时“低位报警”指示灯闪亮,同时发出音响报警信号。
5.低位报警若无人处理,则当水位继续降至-80mm时,报警器实施低水位联锁保护,可停止鼓引风机工作,并发出声光报警信号。
