Vickers比例方向控制阀两级型不带电气反馈KDG5V系列选型

  Vickers比例方向控制阀KDG5V-5/7/8/10 系列是不带反馈的电磁铁控制的比例方向阀。这种两级比例方向控制阀，主级阀芯的位置取决于内装比例电磁减压阀的输出。主阀芯的移动方向取决于先导阀的两个电磁铁中哪一个通电，而移动量取决于输入电磁铁的电流。在主阀芯的任何中间位置，作用于阀芯端部的控制用减压压力和对面的对中弹簧，加上液动力的作用之间，存在着力平衡。主级阀芯位置没有电反馈。

  威格士 KDG5V-5/7/8/10 这类阀为每次工作循环中有重复负载条件的应用场合，例如注塑机中的合模/开模，提供有效而经济的解决方案。带内装放大器的 5，7，8 规格的阀有货。
特征和优点
1.这种阀的制造是按照界级的质量标准，并且在全球范围内销售和维修。
2.这种阀作为反馈型比例阀和伺服阀的一种成本有效的代替品，拓展了应用前景。
3.威格士产品的柔性设计使其与多种放大器，阀选项和阀芯额定值相匹配。

阀芯型式和额定流量
对称阀芯
额定流量是针对流过 P-A-B-T，在每个流路如 P-A 或 B-T 的压降为 △P = 5 bar (72 psi)时的流量。对于其他压降值的流量见 B.10 页的 "流量增益" 曲线。
非对称阀芯

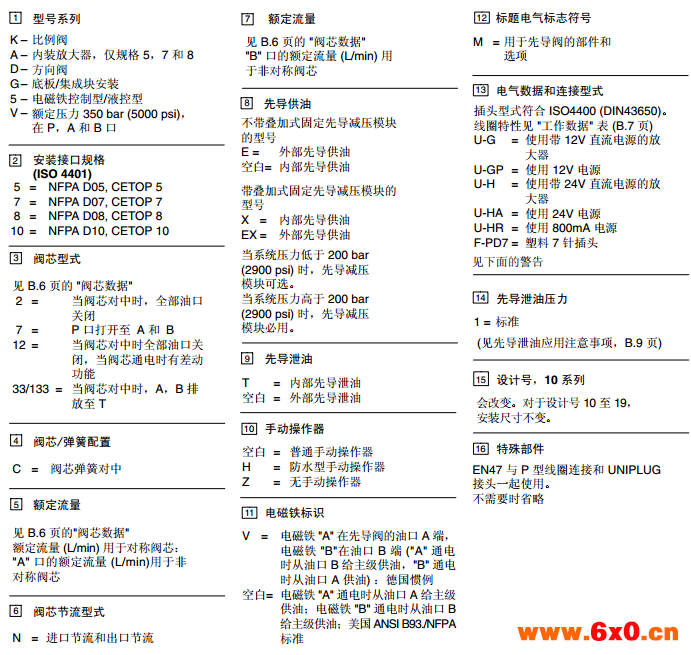

型号编法中 "N" 前的数字(例如 2C***N) 是指流量额定值为 P-A 或 A-T ("A" 口流量)；"N"后的数字 (N***)是指流量额定值为 P-B 或 B-T ("B"口流量)。
KADG5V-5/7/8 阀，带内装放大器支持产品:
辅助电子模块 (DIN-轨条安装):
EHA-CON-201-A-2* 信号转换器
EHD-DSG-201-A-1* 指令信号发生器
EHA-RMP-201-A-2* 斜坡发生器
EHA-PID-201-A-2* PID 控制器

  油液在 36 cSt (168 SUS) 和 50 C(122 F) 下的典型值。用推荐的威格士放大器驱动 KDG5V 型。低压力对于全流量性能，先导压力≥45 bar (650psi) 即：对于内部先导供油（型号编法的 "X" 或空白），油口 P 的压力。
  对于外部先导供油（型号编法的 "E" 或"EX"），油口 X 的压力。先导泄油应用注意事项外部先导泄油是推荐的配置。当保证稳定的 T 口压力不超过 8 bar (116psi) 时，内部先导泄油是可能的。

  这个产品的设计和试验已满足欧洲电磁相容性规程 (EMC) 89/336/EEC (通过 91/263/EEC，92/21/EEC 和93/68/EEC，第 5 款的修正) 这一专门的标准纲要。威格士电子产品的安装接线实施说明书 2468，以及每一件 KA 型阀均包装有的说明书 02-123931A。和这个规程相关的接线实施用 电磁相容性(EMC) 来指示。
警告
为符合电磁相容性规程 (EMC)，带内装放大器的阀必须安装有 7 针的金属插头。电缆线的屏蔽必须可靠地接至金属接
头的外壳。可使用威格士的 IP67 等级插头，件号为 934939，它能够满足这一要求。使用其他的非 IP67 等级插头，如 ITT-Cannon 的件号为 CA 02 COM-E 14S A7 P 的插头也能够满足这一要求。件号为 694534 的塑料插头仅适用于电磁屏蔽或超出欧共体范围的场合。
