德国宝德0131直动式肘杆阀卡死的解决办法

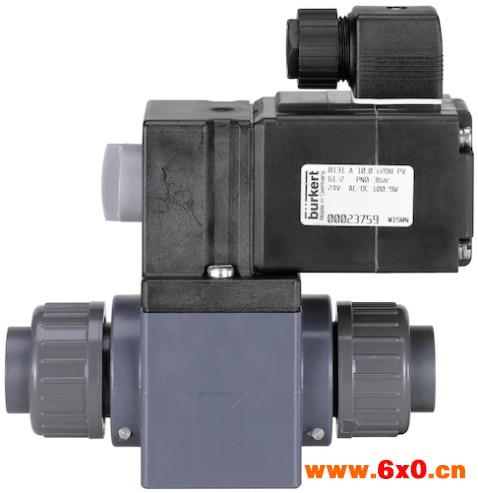

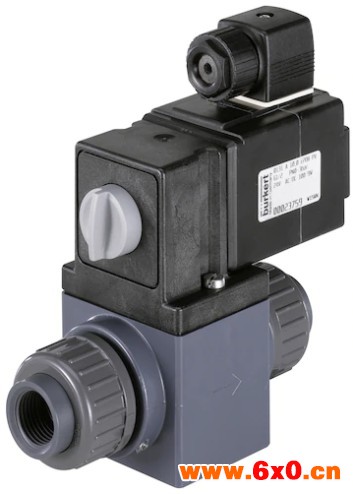

宝德BURKERT 0131阀是直动式肘杆阀。根据应用，可提供各种密封材料组合。由于执行器和流体之间的隔膜分离，酸性和碱性溶液等腐蚀性介质也可以安全控制。该产品采用PVC或PVDF制成的塑料外壳。线圈采用耐化学腐蚀的环氧树脂模制而成。“Kick and drop”电子元件模塑成所有DC型，以降低电力消耗。可选的电反馈功能可靠地检查开关位置。结合符合DIN EN 17301-803 A型的插头，阀门满足防护等级IP65。

宝德BURKERT 0131直动式肘杆阀是安装在切换式换热器（或蓄冷器）热端的气动开关阀，利用连杆结构原理实现阀板的启闭。切换阀的开关时由通过电磁阀来的信号压缩空气控制的。根据在流程中起的作用不同，有空气、污氮抑制阀、污氮三通阀等。从结构型式分，有立式和卧式两种。立式切换阀又可以分为气开式和气闭式两种。气开式是指信号压缩空气断气时，阀瓣依靠自重能自动打开；反之为气闭式。气开、气闭的选择由装置的安全性确定。氮气切换阀用气开式，空气切换阀用气闭式。

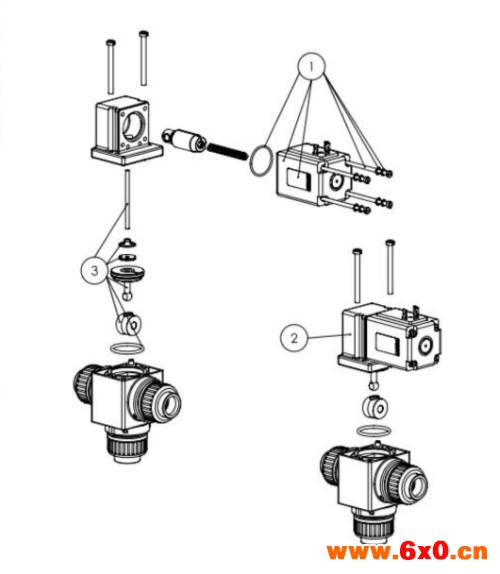

自动式肘杆阀由气体过滤器、电磁阀、三通阀组成。如图所示，当时间继电器给出一个信号，电磁阀2通电时，少量压缩空气经过滤器、电磁阀进入三通阀进入三通阀气缸B腔内，在导向活塞两端压差作用下，导向阀盘向右移动，5-6阀盘压死了压缩空气（正流）进板式蓄冷器通道A→D。塔内返流气体（废氮或废氧）经D→C排出塔外。当时间继电器给出另一个信号时，电磁阀断电，切断少量压缩空气进入三通阀的通道，同时气缸B腔内的气体从电磁阀另一通道排入大气，此时正流空气在导向活塞右端压力差作用下，迫使导向阀盘向左移动，7-8阀盘切断了D→C通道，使返流气体不能排出，于是正流空气经A→D通道进入板式蓄冷器。如果时间继电器再有相反的信号给电磁阀时，导向阀盘又回到次工作的位置（即正流气体不能进板式蓄冷器，返流气体排出塔外）。如果两只切换阀循环不断地配合工作，达到正流气体与返流气体在板式蓄冷器内流通互换以连续清除进塔空气中的水分及二氧化碳之目的。切换时间一般控制在2-3分钟。
