- 安裝﹕
- 安裝配線圖（如附圖）﹕本公司所提供之Hi Lo A接點于AC110V時為﹐220V時為3A﹐因此外加大負載加藥機﹐需外加POWER RELAY。
- 主機安裝﹕

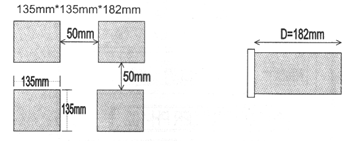

在配電箱的面板預留一個135×135mm的孔﹐將控制器從面板前放入﹐再裝上下兩個固定片﹐用螺絲起子鎖緊即可固定。

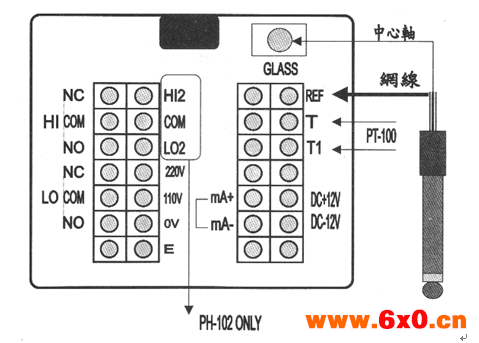

（3）背面配置接線說明（PH-101）﹕

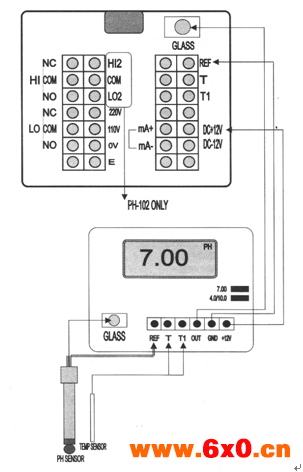

（4）背面配置PH-101&PHD-501傳輸器接線說明﹕
在配電箱的面板預留一個135×135mm的孔﹐將控制器從面板前放入﹐再裝上下兩個固定片﹐用螺絲起子鎖緊即可固定。
（3）背面配置接線說明（PH-101）﹕
（4）背面配置PH-101&PHD-501傳輸器接線說明﹕
