德国西门子SIEMENS质量流量计使用说明

德国西门子SIEMENS凭借的专业技能和经验，一直是全球ling先的技术企业，能够为全世界以及中国的可持续发展提供先进的能源和节约型资源技术。西门子SIEMENS在生产制造、能源、IT和其他领域具有代表性的创新以及开创性技术。电气化、自动化和数字化是西门子SIEMENS的长期增长领域。

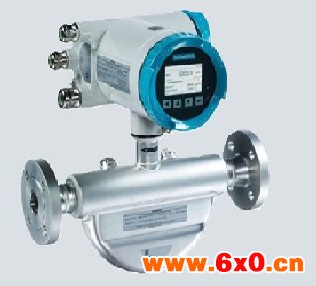

质量流量计SITRANS FC 430

SITRANS FC430能提供标准型、卫生型和NAMUR型。所有型号都能提供贸易结算服务，满足OIML R 117 (除水之外的液体)。

SITRANS FC430通过SIL 2 和 SIL 3 安全等级认证（仅一体型)。

SITRANS FC430质量流量计

FC430基于新的数字信号处理技术开发 – 具有高精度测量性能

•对流体的快速变化作快速响应

•适合快速批处理应用

•抗过程干扰能力强

•大的量程比

•适用于液体和气体测量

•简单的安装、使用和 维护

FC430 标准输出为带HART 7.2的 4 ~ 20 mA 模拟输出。附加的输入/输出功能可自由配置为模拟、脉冲、频率、继电器或状态。

变送器带有用户可配置的图形显示 ，采用micro SD卡的新的SensorFlash技术, 用于配置备份、固件更新和数据存储。

SITRANS FC430流量计系统由SITRANS FCS400传感器和 SITRANS FCT030变送器组成。

质量流量计 SITRANS FC430

详情

传感器口径：DN 15 (½")

            DN 25 (1")

            DN 50 (2")

            DN 80 (3")

精度：± 0.10 %

重复性：± 0.05 %

流量范围：DN 15: 3 700 kg/h (8 157 lb/h)

(水 @ 1 bar 压损) DN 25: 11 500 kg/h (25 353 lb/h)

           DN 50: 52 000 kg/h (114 640 lb/h)

           DN 80: 136 000 kg/h (300 000 lb/h)

结构：一体型和分体型提供12种语言选择，包括中文和俄语

显示：点阵图形显示240 x 160像素

电源：24 ... 90 V DC, 100 ... 240 V AC

重量：4.6 ... 50 kg

SITRANS FC430 质量流量计

材料

•传感器：316L 不锈钢

 - 接液部件：304 不锈钢

 - 外壳：带抗腐蚀涂层的铝

•变送器：带抗腐蚀涂层的铝

防护等级： IP67

压力

•测量管：100 bar (1450 psi)

•传感器外壳：20 bar (DN15, DN 25)

              17 bar (DN 50, DN 80)

•传感器外壳破裂压力：>160 bar (所有口径)

温度

•介质：-50 ... +200 °C (-58 ... +392 °F)

•环境：-40 ... +60 °C (-40 ... +140 °F)

过程连接

•法兰：EN 1092-1 B1, EN 1092-1 D,

        ANSI/ASME B16.5, JIS B 2220

•螺纹：ASME B1.20 (NPT), ISO228-1 G

        BSPP), 快速连接

•卫生型螺纹：DIN 11851, DIN 11864-1,

              ISO 2853, SMS 1145

•卫生型卡箍：DIN 11864-2, DIN 32676,

              ISO 2852

认证

•危险区域：ATEX, IECEx, cFMus, NEPSI,CSA, TISS, GOST)

•压力设备： PED, CRN

•卫生： 3A, EHEDG

•贸易交接：SITRANS FC430 OIML R 117

•安全等级：SIL 2 (传感器)

(仅对一体型) SIL 3 (变送器和冗余系统)

NAMUR     NE132, NE41

I/O：多4个组合的模拟、继电器或数字输出和二进制输入

通讯 ：HART 7.2

EMC 电磁兼容：EN 61326-3-2

机械负载：18 to 1000 Hz 随机方向,

          3.17 G rms,所有方向
