连接器不同的分类方法及作用

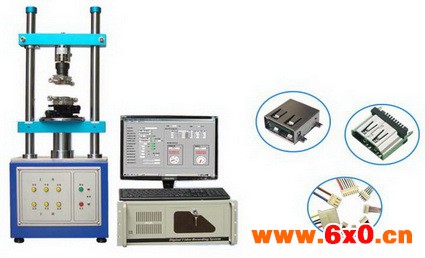

菲唐设备专业推出连接器插拔力试验机，多种力学产品！

    连接器有不同的分类方法。按照频率分，有高频连接器和低频连接器；按照外形分有圆形连接器，矩形连接器；按照用途分，有印制板用连接器，机柜用连接器，音响设备用连接器，电源连接器，特殊用途连接器等等。连接器的种类繁多，通常按其工作频率和电气要求以及其它特征来分类。

    按工作频率分类:

    1.低频连接器。通常指传输信号频率低于100MHz的连接器，这类连接器的传输电流范围较大，其结构大都是多线的（可多至数百线），包括：

    a.电缆连接器。这类连接器端接为多股导线电缆或屏蔽电缆，以及实心导线等，自由端连接器与自由端配对连接器或固定连接器组成。

    b.机柜连接器。由配对的两种固定连接器组成。它们分别安装在系统的框架上和单元组件上，靠单元组件的直线往复运动实现连接和分离。

    c.音响设备用连接器。这类连接器中的类型品种较多，如音响设备中用的圆形连接器YS1型、同心连接器、插塞和插口等。

    d.家电产品用连接器。这类连接器主要用于黑白电视机、彩色电视机之类家用电器设备之中，也用于类似结构的设备中。

    e.办公设备用连接器。这类连接器主要用于复印机、中英文电脑打印机、微处理机之类的设备中。

    f.电子电器设备用电源连接器。

    g.耐环境连接器。

    h.特种连接器。

    2.高频连接器。通常指工作频率在100MHz以上的电路中使用的连接器。这类连接器在结构上要考虑高频电场的泄漏、反射等问题。由于一般都采用同轴结构的同轴线相连接，所以也常称为同轴连接器。

    3.混装式高低频连接器。通常指兼含低频和高频接触对的连接器。

    按电气要求分类：

    连接器按其电气要求可分为通用连接器、大功率连接器、高电压连接器、脉冲连接器、低噪声连接器、抗干扰滤波连接器、相调连接器、精密同轴连接器等。

   按环境条件分类：

    连接器按其工作的环境条件可分为密封连接器、耐辐射连接器、高温连接器、低温连接器等。

    按外形结构和安装方式分类：

    连接器根据其外形结构特征可分为圆形连接器、矩形连接器、直式连接器、弯式连接器、1型连接器等。按其安装方式可分为电缆连接器、面板式连接器、穿墙式连接器等。

    按特殊要求有特殊结构的连接器：

    特殊结构连接器有元插拔力连接器、橡胶连接器、旋转式连接器、分离一脱落式连接器以及光纤连接器等。

  若需要连接器方面的试验机可以咨询菲唐检测设备！
