卡套式DK800玻璃转子流量计选型,DK800按口径分为,DN2,DN4,DN6



DK800玻璃转子流量计选型按功能分为普通型和防腐型



DK800玻璃转子流量计主要由一根自下而上扩大的垂直玻璃锥管和一只可随流量大小上下移动的浮子组成,当流体自下而上流经锥管,流体动能在浮子上产生升力S和流体的浮力A使浮子上升,由于锥管内壁与浮子之间的环形流通面积增大,流体动能在浮子上产生的升力随之下降。当S与浮子力A之和等于浮子自身重量力G时,浮子处于平衡状态,稳定在某个高度,该高度位置就代表流体通过流量计的流量。



DK800玻璃转子流量计测量液体的流量范围:0.5-5L/H,1.2-L/H,2.5-25L/H,4-40L/H,6-60L/H,10-100L/H,16-160L/H



DK800玻璃转子流量计测量气体的流量范围:10-100L/H,25-250L/H,50-500L/H,80-800L/H,100-1000L/H,180-1800L/H,240-2400L/H,300-3000L/H,350-3500L/H,430-4300L/H



DK800玻璃转子流量计选型参数:



(1)DK800测量范围:水(20℃) 0.002~160L/H空气(1.2×105pa,20℃) 0.1~4300L/H(5)浮子形状:球形,锥型
(6)允许被测流体状况: zui大压力:1.0,1.6MPA 介质温度:-5~+120℃ 工作环境温度:-20~+100℃ -20~+65℃
(2)刻度范围度:10:1(7)总长:145
(3)准确度等级: 2.5级;4级
(4)锥管类型:光锥管,带筋管 锥管长度:100mm 标尺流量标尺(8)连接方式:软管,金属管
(9)重量:0.4KG



注:引进型DK800玻璃转子流量计准确度等级的计算公式符合标准VDI/VDE3513,误差取1/4引用误差+3/4相对误差



2 :DK800玻璃转子流量计选型规格表:



公称通径(mm)型号测量范围(L/H)浮子材质
水(20℃)空气(1.2×105pa,20℃)
2DK800-2DK800-2F0.002~0.020.004~0.040.1~1.30.5~2.7玛瑙或刚玉球
4DK800-4DK800-4F0.25~2.50.5~50.8~81.6~164~406~60玛瑙或0Cr18Ni12Mo2Ti
6DK800-6DK800-6F0.5~51.2~122.5~254~406~6010~10016~16010~100 180~180025~250 240~240050~500 300~300080~800 350~3500100~1000 430~4300

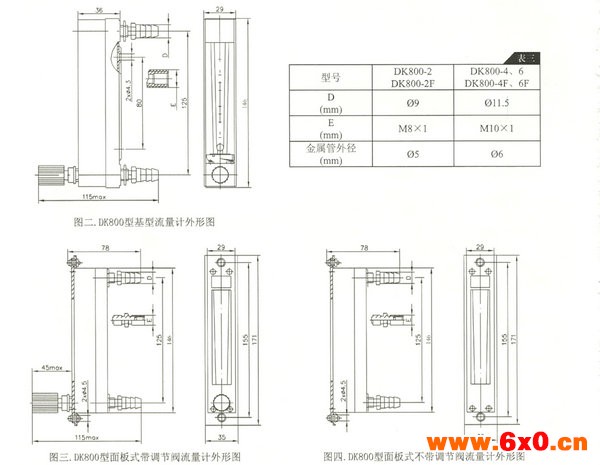

3DK800玻璃转子流量计选型安装尺寸
