CREAFORM三维激光扫描仪---盘式制动器逆向

来源:网络  作者:网络转载   2019-10-10 阅读:912


问题

Lambretta滑板车的传统组件(盘式制动器)在一些滑板车收藏爱好者眼中是一个令他们头疼的问题,盘式制动器是易损件,有了破损需要修复,到了使用极限就必须更换,否则会出现制动无力和失效的故障。而一些盘粉们还会在盘刹上进行二次开发,改进它的外观。

传统方法

之前遇到这样的问题,我们的维修师傅都是通过手工测量将盘刹的三维数据测量出来,在通过软件将它的三维数据创建出来,之后再进行设计,最后通过注塑的方法将其制造出来。这样子,时间长,成本高,并不是一个好的选择。

解决方案

中显的工程师针对这一问题,提出了使用Creaform的HandySCAN 700扫描仪来解决这一问题,此款扫描仪精度高,扫描速率快,三维数据可实时显示,操作方便。后期将扫描数据导入Geomagic的Design X软件里进行逆向建模和二次改造。

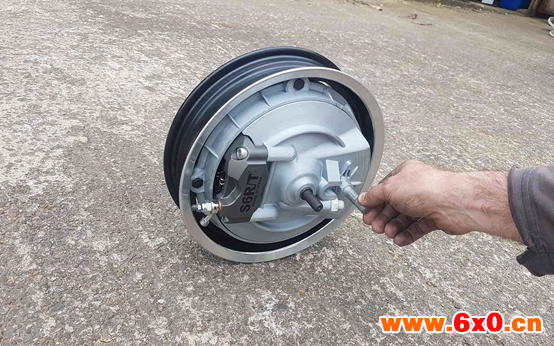

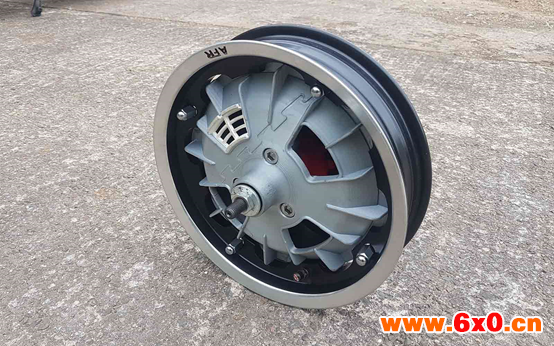

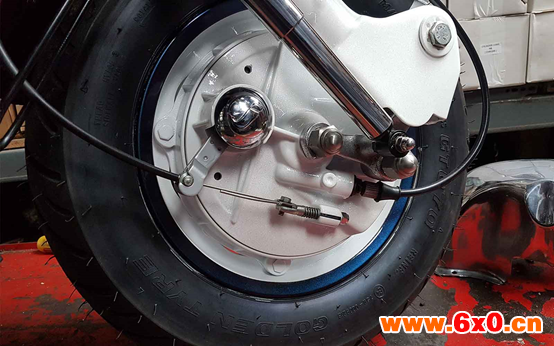

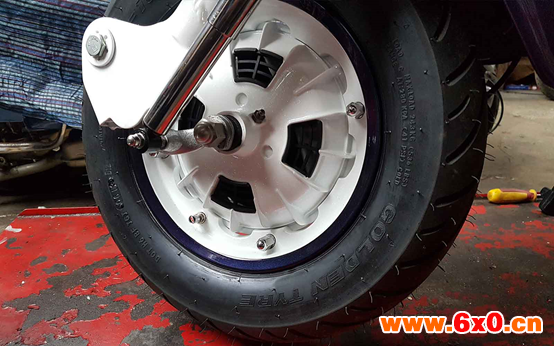

现场照片

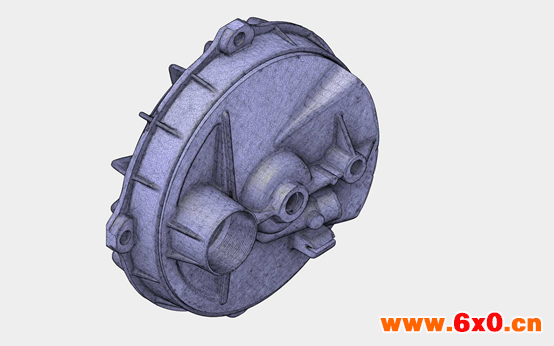

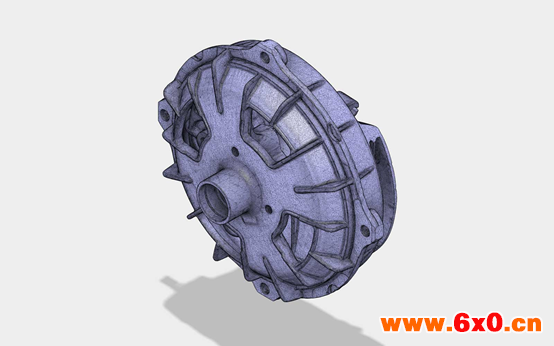

逆向模型

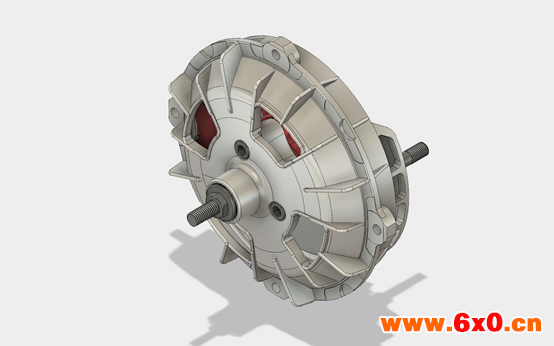

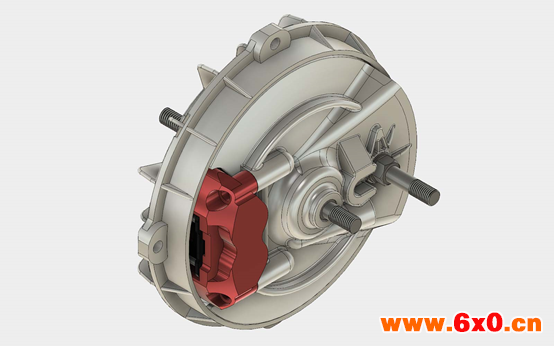

渲染效果

HandySCAN 3D 激光扫描仪的三大特点

1、TRUaccuracy实际操作条件下的精确测量

     • 实际操作条件下的高精确性:无论环境条件、部件设置和用户情况如何,都能实现高精确性。

     • 自定位:是一个数据采集系统,也是其自身的定位系统;无需配备外部跟踪或定位设备,使用三角测量法来实时确定自身与被扫描部件的相对位置。

2、TRUportability随时随地享有 3D 扫描

     • 独立设备:无需外部定位系统,也无需使用测量臂、三角架或夹具。

     • 便携式扫描:适应各种场所,并且可以在内部或现场使用。

     • 轻巧:重量不到 1 千克。

     • 便携:可装入随身携带的手提箱。

     • 可在狭小空间内轻松使用。

3、TRUsimplicity超级简单的 3D 扫描流程

     • 用户友好:无论用户的经验水平如何,都能在短时间内学习掌握。

     • 快速安装:能在 2 分钟内启动并运行。

     • 直接网格输出:无需执行复杂的对齐或点云处理。

     • 实时可视化:可以在计算机屏幕上看到自己正在执行的操作,以及还需要执行哪些操作。

     • 多功能:几乎无限制的 3D 扫描——不受部件尺寸大小、复杂程度、原料材质或颜色的影响。
