19 世纪 50 年代末期，最初的低速大扭矩 液压马达是由油泵的一个定转子部件发展 而来的，这个部件由一个内齿圈和一个与 之相配的齿轮或转子组成。内齿圈与壳体 固定联结在一起，从油口进入的油推动转 子绕一个中心点公转。

这种缓慢旋转的转 子通过花键轴驱动输出成为 Char-Lynn○ Orbit○ 马达。这种最初的 Char-Lynn○ Orbit○ 马达问世几年后，另一种概念的马 达也开始形成产品。这种马达在内置的齿 圈中安装了滚子，这一部件以 Geroler ○ 命 名，并成为伊顿公司的注册商标之一。

自 早年以来， Geroler 马达在设计上发生了 许多变化以便更好地满足工业需要。从下 面所示，可以看到 Char-Lynn 镶柱式盘 配流马达的简单结构。从样本中也可以看 到伊顿公司液压分部的盘配流马达的高性 能、高价值。

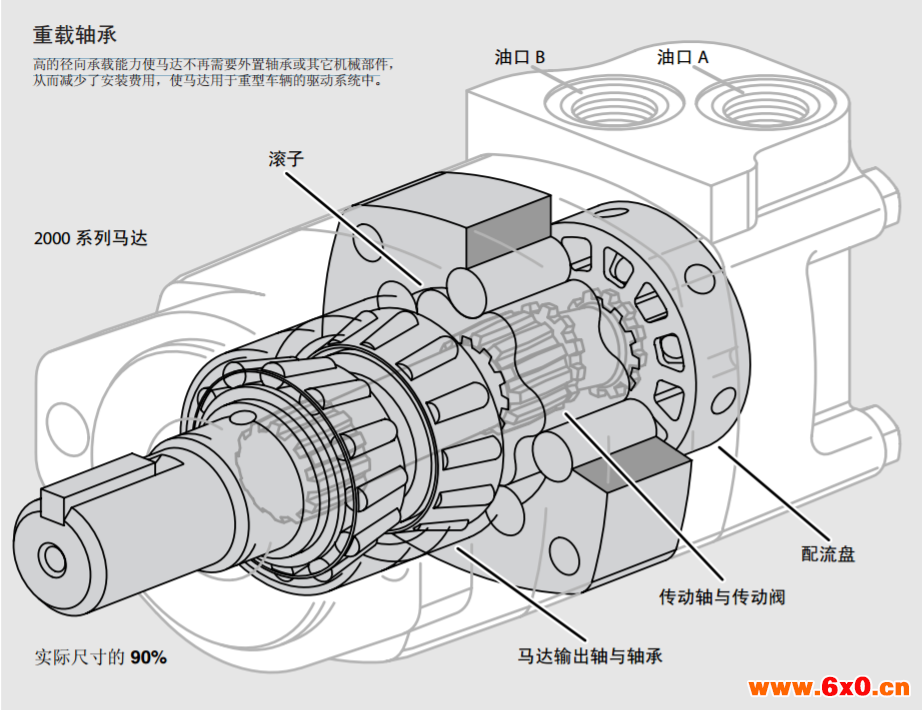

威格士VICKERS进口 低转速高扭矩盘配流马达重载轴承

高的径向承载能力使马达不再需要外置轴承或其它机械部件， 从而减少了安装费用，使马达用于重型车辆的驱动系统中。

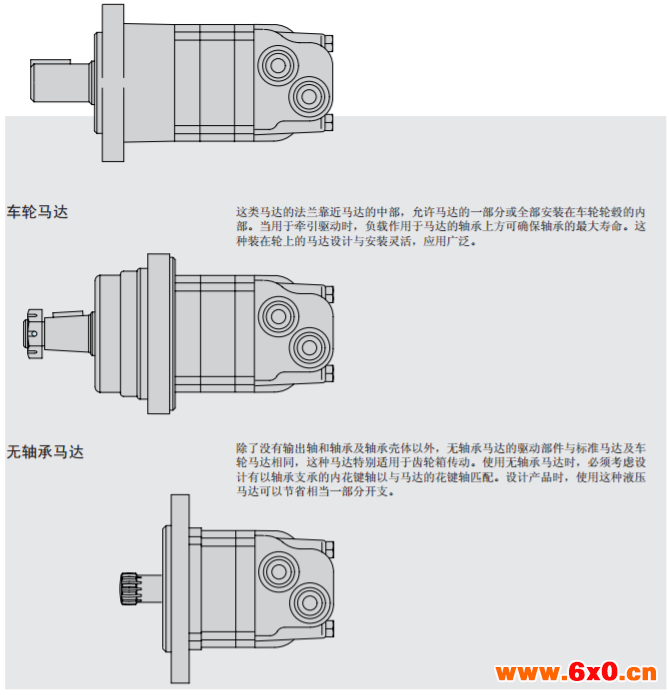

标准马达法兰安装尽可能靠近驱动轴。在这种类型的安装中，马达输出轴可以靠近负 载。这种安装法兰也适配于多种标准齿轮箱。

结构特点

查林液压马达设计灵活，适应性强。所有的盘配流马达其以下特征都有不同选择：

● 排量

● 输出轴

● 无输出轴和轴承 (无轴承马达)

● 油口

● 安装法兰

● 其他特征

Geroler ○ 排量机械原理 R 具有滚子的马达能提供较高的启动与运 行扭矩，滚子减少了摩擦，因而提高了效 率，即使在很低的转速下输出轴也能产生 稳定的输出。通过改变输入输出流量的方 向使马达迅速换向，并在两个方向产生等 值的扭矩。各系列的马达都有各种排量供 选择，以满足各种速度和扭矩的要求。

盘配流 配流盘的作用是将压力油分配给定转子的 各腔，配流盘两密封端面保持压力平衡，使得泄漏最小， Char-Lynn 盘配流马达 能与柱塞泵共用于同一系统，也可以用于 闭式回路系统中，具有磨损补偿技术 的配流盘使马达具有高性能。
