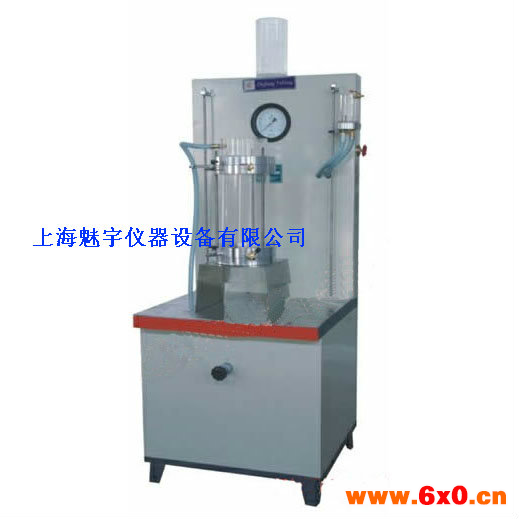

排水板水平通水量测试仪结构

排水板水平通水量测试仪结构：
该仪器由不锈钢制成，分八个主要组成部分：工作容器、加压容器、溢流平衡水箱、进水平衡水箱、进水压力水箱、送水溢流水箱、电动加压泵、电动送水泵。
排水板通水仪φ130、厚2mm的不锈钢圆筒与φ200,厚l0mm的法兰盘焊接而成，有效长度为40cm。法兰盘的中间开椭圆孔，孔口尺寸为120mm×15mm，与孔口底边齐平设置带孔眼的不锈钢承托盘。型排水板通水仪（带阀门）.加压口（带控制阀）、送水口（带阀门）、溢流口（带阀门）。
进水平衡水箱高30cm,通过150mm×40mm的水平连接段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。在水箱高l0cm处设置进水口。水箱内设置一道高25cm（以水箱的底面为基点）的溢流坎，进水平衡水箱的外侧设置溢水口1。
溢流平衡水箱高为7cm，通过150mm×40mm的水平连连段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。水箱内设置一道高5cm（以水箱的底面为基点）的溢流坎，溢流平衡水箱的外侧设置溢水口。

相关设备光泽度仪

排水板水平通水量测试仪试验操作：
●安装试样：
将试件裁成约48cm长的试样，两头的滤膜各除去lcm，将试件的4只角剪成45°倒角，并小心地装入管状乳胶膜内。
把排水板连同乳胶膜通过工作容器的孔口送入容器，沿承托板从另一孔口送出，使法兰盘两端的外露长度为4cm左右。
用橡胶挚分别套住排水板的出露部分，使橡胶垫紧贴法兰盘外侧，并将乳胶膜翻转包在橡胶垫上。另两块橡胶垫分别套住排水板的剩余出露部分，使乳胶膜的翻转部分被央在橡胶垫之问。排水板的滤膜应超出橡胶垫。
通过颗螺杆分别将进水平衡水箱和溢流甲衡水箱固定在工作容器上，均匀拧紧螺丝。
●通水：
打开送水泵、进水口阀门通过进水口给进水平衡水箱注水，使溢流平衡水箱的溢流口中有水流出，持续一段时间，以使排水板中的空气排除和滤膜充分湿润。之后关闭进水口阀门。
●加压：
打开工作容器的排水口和送水口阀门，打开送水泵开关，通过送水口进水，至排水口有水流出时关闭进水口排水口，打开加压泵开关，通过加压泵加压至要求压力自动停止工作容器上布置加压表、排水口的工作容器。

排水板水平通水量测试仪简介：
该产品用于检测各种土工合成材料。符合SL/T237-1999土工合成材料试验规程，其截面宽度为l0cm，厚度为5mm左右。通过送水泵将送水溢流水箱中的水送入工作容器内，使容器内充满水，再启动加压泵，为加压容器加压，通过压力控制智能表控制水压，再由加压容器将压力传递至工作容器，使之压力平衡。

排水板水平通水量测试仪参数：
●试验尺寸：100mm*450mm。
●电源电压：380v。
●重量：220Kg。
●外形尺寸：1100*650*950。

排水板水平通水量测试仪组成：
●排水管。
●进水平衡箱。
●送水管。
●时间控制智能表。
●进水口。
●送水溢流水箱。
●水位显示器。
●排水口。
●送水泵。
●工作容器。
●溢流平衡水箱。
●进水压力水箱。
●压力控制智能表。
●加压铜管。
●压力传感器。
●加压泵。
●压力表。

试验步骤：
〓测试人员必须按相关试验方法标准取样，使试样处在符合方法标准要求的测试状态。
〓右手握住凸轮手柄逆时针转动，使凸轮顶起压板和挂在压板右边的加压砝码全部重量。
〓取出压板下的可换压脚，根据测试样品厚度选择压脚型号。0.5号适应测试土工膜、5号适应测试0.5~5mm厚度范围的土工布合成材料、10号适应测试5~10mm厚度范围的土工布合成材料、15号适应测试10~12mm厚度范围的土工布合成材料。
〓选好了可换压脚，用纯净的软布擦净基准板和压脚面，重新将压脚放到基准板上。注意压脚上的三角刀刃要对准压板下的倒置V型槽。
〓选标与安装：测量土工布选取百分表。（测量土工膜选取千分表，注：千分表自配）。将其插在表架孔中，表上触头碰到可换压脚上端面的时候，稍微往下移动0.1~0.2mm距离，螺旋锁紧螺母。然后将其表清零（或校零）。
〓轻轻提起可换压脚，将试样自然平放的插进基准板与压脚之间。放下压脚，使试样受到压力为2kPa±0.01kPa ，同时安秒表计时，使试样受压时间30s时，读取百分表（或千分表）数值。
〓重复上述操作，完成规定的试样测试件数。

根据需要选用不同的测试压力：
〓试样在20kPa压力状态下测试，将加压砝码1挂在压板右边的挂圈上，然后用右手将凸轮手柄往顺时针方向转动。使加压的重量完全由可换压脚的三角刀刃为支撑线时，同时按秒表计时，使试样受压时间30s时读取百分表（或千分表）数值。
〓试样在200Pa压力状态下测试，将加压砝码1和加压砝码2同时挂在压板右边的挂圈上，然后用右手将凸轮手柄往顺时针方向转动，是加压的重量完全由可换压脚的三角刀刃为支撑线时，同时按秒表计时，使试样受压时间30s时读取百分表（或千分表）数值。
〓每次检测结果必须要人工记录和计算。试验结果和试验报告根据试验方法标准要求，生产工艺需要而定。

注意事项：
〓必须安置在无化学腐蚀、远离振动源的工作室中，否则会影响测试结果。
〓任何一只可换压脚都有自身规定重量与形状，并与其压板、压重砝码2组合产生一组相关规定重量，在使用过程中要妥善保管，不得损坏几何形状或接触化学腐蚀品。
〓出厂时已经调节好调节砣与压力支点的关系，用户一般不得任意变动调节砣的位置关系，以免影响对试样的总压力。
〓型土工布厚度仪在使用中，若出现测试精度严重偏差应请专业人员维修，以免作出虚假试验报告。

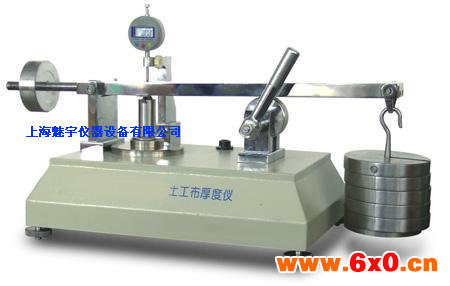

简介：
该厚度仪用于土工布合成材料在不同的压力和规定的受压时间，测试其厚度。

参数：
〓符合标准：JTJ/T060-98《公路土工合成材料试验规程》。
〓压脚面积：25cm2（压脚直径：Ф56.42mm）。
〓压脚重量：5N（自重：510.2g四只）。
〓二次压重：20kPa±0.1kPa。
〓压脚加压杆：509.8g。
〓三次压重：200kPa±1kPa。
〓压脚加法码：5098.5g）。
〓（电子式）百分表：0～24mm。
〓zui小分度值：0.01mm。
〓（机械式）千分表：0～1mm。
〓zui小分度值：0.001mm。
〓zui小分度值：0.1S。
〓外形尺寸：620×310×280mm（L×W×H）。
〓重量：40kg。

安装：
〓将土工布厚度仪拆箱后用干净的软绵布擦净包装木屑及其它尘粒，将其安放在适当高度的工作台面上，在四处底角下面各垫上一片软硬适 度的橡胶板。
〓旋动底角调节螺钉，观看水准器使之气泡居中，并能使四只脚底扎实的接触橡胶板。
〓将附带的附件盒安置在旁边，以于备用。
