阿托斯DHZO型比例伺服阀(带位置传感器)工作原理

ATOS比例阀对流量的控制可以分为两种:
一种是开关控制:要么全开、要么全关,流量要么、要么小,没有中间状态,如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制:阀口可以根据需要打开任意一个开度,由此控制通过流量的大小,这类阀有手动控制的,如节流阀,也有电控的,如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是:以电控方式实现对流量的节流控制(当然经过结构上的改动也可实现压力控制等),既然是节流控制,就必然有能量损失,伺服阀和其它阀不同的是,它的能量损失更大一些,因为它需要一定的流量来维持前置级控制油路的工作。

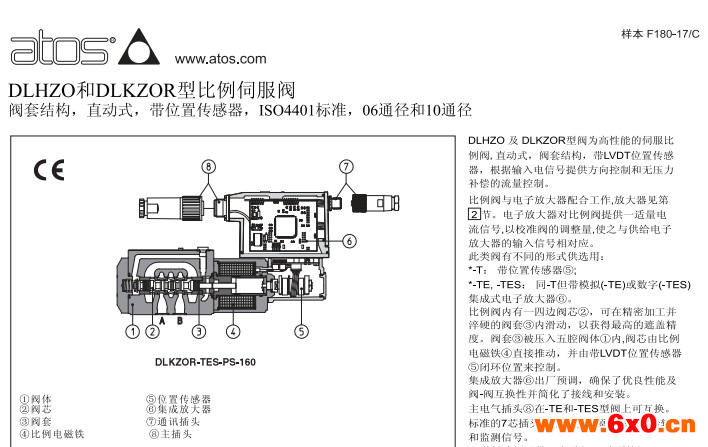

阿托斯比例伺服阀DHZO-TE-071-S540PE

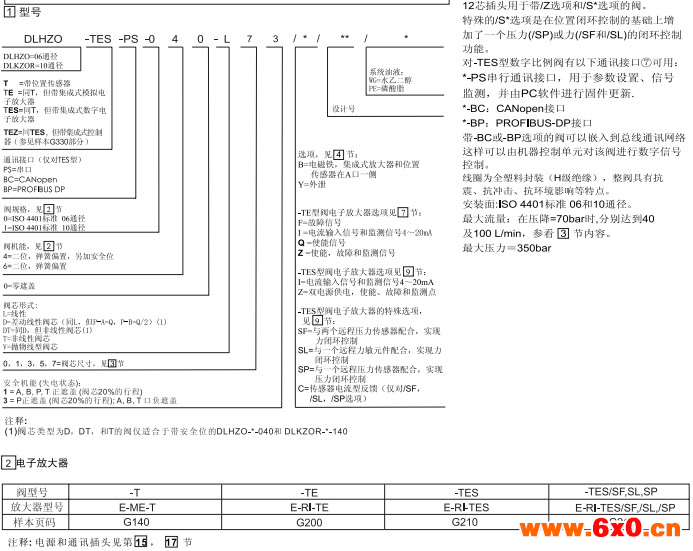

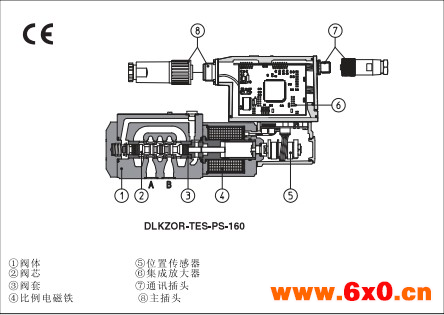

阿托斯DHZO型比例伺服阀(带位置传感器)工作原理
比例阀和伺服阀的区别主要体现在以下几点:
1.驱动装置不同。比例阀的驱动装置是比例电磁铁;伺服阀的驱动装置是力马达或力矩马达;
2.性能参数不同。滞环、中位死区、频宽、过滤精度等特性不同,因此应用场合不同,伺服阀和伺服比例阀主要应用在闭环控制系统,其它结构的比例阀主要应用在开环控系统及闭环速度控制系统;
2.1 伺服阀中位没有死区,比例阀有中位死区;
2.2 伺服阀的频响(响应频率)更高,可以高达200Hz左右,比例阀一般几十Hz;
2.3 伺服阀对液压油液的要求更高,需要精过滤才行,否则容易堵塞,比例阀要求低一些;
3.阀芯结构及加工精度不同。比例阀采用阀芯+阀体结构,阀体兼作阀套。伺服阀和伺服比例阀采用阀芯+阀套的结构。
4.中位机能种类不同。比例换向阀具有与普通换向阀相似的中位机能,而伺服阀中位机能只有O型(Rexroth产品的E型)。
5.阀的额定压降不同。
而比例伺服阀性能介于伺服阀和比例阀之间。阿托斯比例伺服阀DHZO-TE-071-S540PE
比例换向阀属于比例阀的一种,用来控制流量和流向。
延伸资料---电气比例阀自动控制可分成断续控制和连续控制。断续控制即开关控制。气动控制系统中使用动作频率较低的开关式(ON-OFF)的换向阀来控制气路的通断。靠减压阀来调节所需要的压力,靠节流阀来调节所需要的流量。这种传统的气动控制系统要想要有多个输出力和多个运动速度,就需要多个减压阀、节流阀及换向阀。这样,不仅元件需要多,成本高,构成系统复杂,且许多元件都需要预先进行人工调节。电气比例阀控制属于连续控制,其特点是输出量随输入量的变化而变化,输出量与输入量之间存在一定的比例关系。比例控制有开环控制和闭环控制之分。
结构原理阿托斯比例伺服阀DHZO-TE-071-S540PE
输入信号增大,供气用电磁阀先导阀1换向,而排气用电磁先导阀7处于复位状态,则供气压力从SUP口通过阀1进入先导室5,先导室压力上升,气压力作用在膜片2的上方,则和膜片2相连的供气阀芯4便开启,排气阀芯3关闭,产生输出压力。此输出压力通过压力传感器6反馈至控制回路8。在这里,与目标值进行快速比较修正,知道输出压力与输入信号成一定比例为止,从而得到输出压力与输入信号的变化成比例的变化。由于没有喷嘴挡板机构,故阀对杂质不敏感,可靠性高。
