具有自动功能的新型坐标测量机用经济型测座RTP20

    Renishaw新推出了用于自动坐标测量机（ CMM）的RTP20紧凑型测座。这种低价位经济型测座具备“机动”测座的功能，配有集成的TP20触发测头。

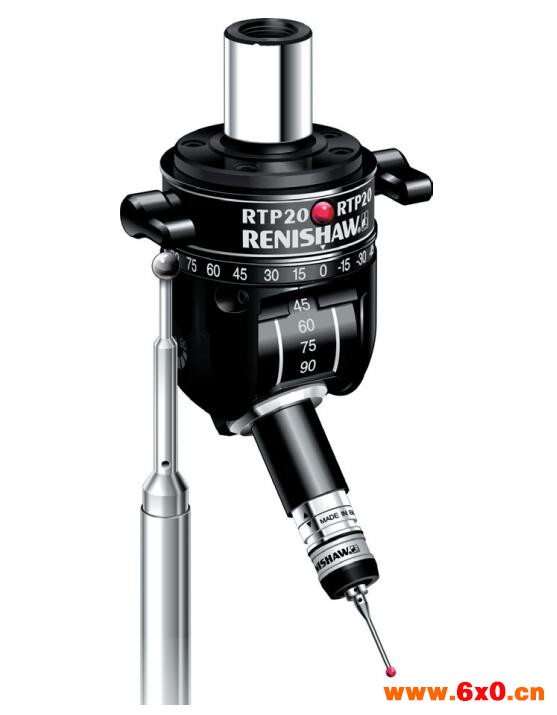

    坐 标 测 量 机 传 感 技 术 供 应 商Renishaw推出了RTP20（“绕杆式”）测座。它是一种的配有集成测头传感器的经济型测座，具有机动测座系统的功能及优点。它基于Renishaw现有的MH20i测座，能够进行以15度为增量的自动重复定位，配用集成的TP20触发式测头，为自动坐标测量机提供了一个灵活的触发测头系统，将显着提高测量能力。
    新型RTP20测座允许集成的测头利用A轴和B轴以15度为增量移动，具有168个可重复定位的空间位置，只需对每一测尖位置进行一次标定即可。由此避免了昂贵、费时的重新标定程序，从而确保了快速的零件检测能力。因此用户能够很容易接近待测特性，确保测头以zui佳角度对工件进行测量，从而优化了系统性能。

    RTP20手动测座的“自动”定位功能是通过一种创新的方法实现的，它利用坐标测量机的运动来实现“机动”测座的操作。这一定位过程是由以下三步单独的操作组成：
    ? 测座上的外置锁定杆顶到专用球（此球装在测量机工作台的一个杆上），解除测座锁定。
    ? 然后利用CMM运动使位于测座“A”轴转环中的轴套与装在标杆上的球接合，围绕杆推动测座，使其在“ A”轴和“ B”轴方向旋转。两个轴均可通过相同的解锁操作进行重新定位，提高了工作效率。测座定位后，轴套脱离球面。
    ? 再次利用测量机运动使锁定杆顶住专用球，完成定位操作，锁定测座。测座准备就绪，可对零件特性进行测量。
