影像测量仪

来源:网络  作者:网络转载   2019-10-10 阅读:900

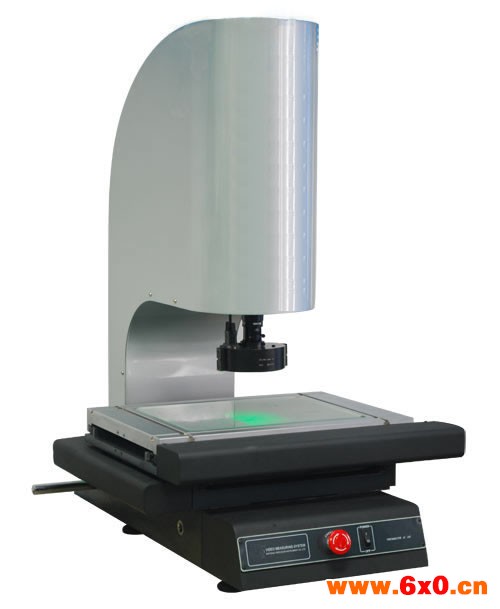

影像测量仪它采用XYZ三轴步进伺服控制,结合我公司同步研发QMS-3D专业测量软件,可实现高效、准确地大批量工件检测,适用于精密部件的检测和质量控制。在机械电子、五金塑胶等行业中都得到了广泛的应用

影像测量仪的主要特点:

  • 自主开发QMS3D软件,可满足客户不同测量需求
  • 具有快速自动对焦、自动寻边,强大的编程和自动测量功能
  • 采用亚像素细分技术,提高边界分辨能力
  • 配置操纵手柄,亦可软件程控
  • SPC数据处理分析,大批量治具测量
  • X、Y、Z三轴伺服控制,定位精度高速度快,运行平稳
  • 采用自主开发的嵌入式模块控制系统,将复杂的控制系统集成于仪器内部,稳定性更高
  • 程控恒流驱动式八区表面冷光光源,可适应复杂的工件测量
  • 可通过激光指示器寻找被测工件的具体位置,快速定位,方便快捷

影像测量仪技术参数:

型号

VMS-2515H

VMS-3020H

VMS-4030H

金属台尺寸(mm)

450×280

500×330

606×466

玻璃台尺寸(mm)

306×196

350×250

450×350

运动行程(mm)

250×150

300×200

400×300

X、Y、Z数显分辨力

0.5μm

示值误差

E1XY=(2.5+L/100)μm(L为被测长度,单位:mm)

截面原点一致性误差(μm)

E0≤20 (Z轴升降行程每100mm)

外形尺寸(mm)

760×600×900

760×600×900

970×670×940

仪器重量(kg)

146

168

266

Z轴升降行程

150(可订购至300MM)

仪器配件

1X 镜筒(标配)

0.5X 镜筒(选配)

工作距离(mm)
