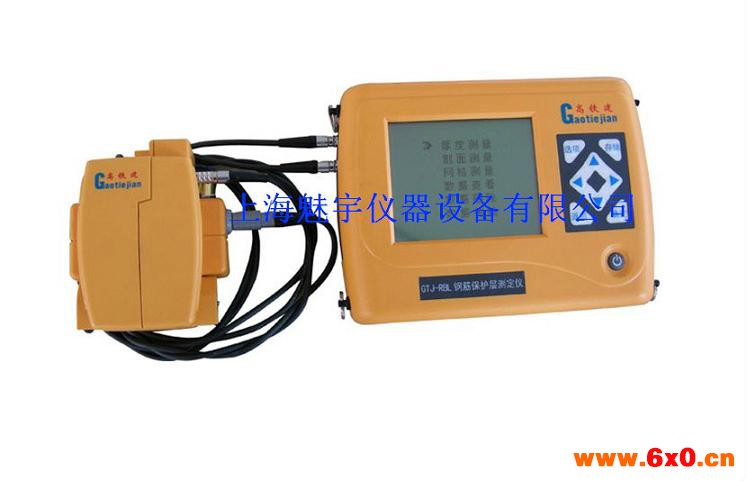

钢筋保护层测定仪特点

钢筋保护层测定仪特点：
▲对监测数据有存储、查看和删除等功能。
▲液晶中文显示，在不同的界面下有相应的中文提示；并带有背光，在各种环境下均有较好的可视度。
▲使用USB接口数据传输，方便与电脑的连接。
▲强大的专业分析软件，提供完整的后期数据处理及报告生成服务。
▲采用单探头直接检测保护层厚度（已知直径），检测数据更准。
▲估测钢筋直径及保护层厚度。
▲双量程工作模式有效的保证检测精度及zui大探测深度。
▲测试速度快，检测精度高，数据存储容量大。
▲探头具有全自动校正功能。

相关设备锚杆拉拔仪

钢筋保护层测定仪主要功能：
▲配有检测小车，可自动测量钢筋间距。钢筋位置以网格图层显示。
▲可进行剖面测量，一个方向连续扫描，显示剖面钢筋分布图。
▲检测混凝土保护层厚度、钢筋位置、估测钢筋直径。
▲具有专门针对密集筋的测试功能，能对密集区的钢筋分布进行分析。
▲可进行网格测量，两个方向连续扫描，显示钢筋网格分布图。

钢筋保护层测定仪用途：
钢筋保护层测定仪是一种便携式无损检测仪器，可用于钢筋混凝土结构施工质量的检测，能够在混凝土表层测定钢筋位置，检测钢筋保护层厚度及钢筋直径；此外，也可以对混凝土结构内部的磁性体及导电体的位置进行检测，如墙壁内部电缆、水暖管道等，施工前的探测可以有效避免施工中对这些设施的损坏，减少意外的发生。产品符合《混凝土结构工程施工质量验收规范》GB 50204-2002，对钢筋保护层测定仪的要求。

钢筋保护层测定仪参数：
▲钢筋直径适应范围：Ф6mm～Ф50mm（共有15种型号）。
▲钢筋直径常用档级为： Ф6、Ф8、Ф10、Ф12、Ф14、Ф16、Ф18、Ф20、Ф22、Ф25、Ф28、Ф32、Ф36、Ф40和Ф50。
▲保护层厚度测量范围：
*量程：6mm～90mm；
第二量程：7mm～190mm。
▲*量程保护层厚度测量范围 （单位：mm）
直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50
zui小值 6 6 8 8 8 8 8 10 10 12 12 12 17 17 17
zui大值 70 70 70 80 80 80 80 85 85 90 90 90 90 100 100
▲第二量程保护层厚度测量范围 （单位：mm）
直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50
zui小值 7 10 12 12 14 16 16 18 18 20 20 22 25 25 25
zui大值 85 100 120 130 130 140 140 160 160 160 180 180 180 190 190
▲仪器zui大允许误差（保护层厚度 单位：mm）
误差 *量程 第二量程
±1 6------59 7--------79
±2 60------69 80-------119
±4 70------90 120------190
▲直径测量范围：8—50mm；直径测试误差≤±1个规格（规格正确）。
▲电池：6节5号碱性电池，供电时间大于30小时。

钢筋保护层测定仪操作规程：
▲本仪器是一种便携式无损钢筋测量仪器，能够在混凝土表面测 量钢筋位置、钢筋直径、和混凝土保护层厚度，测量钢筋分布和钢筋走向。
▲保护层厚度的测量范围（钢筋直径Φ6mm~Φ50mm）：
ZBL-R610：10mm~130mm
ZBL-R620：*量程：6mm~90mm。
第二量程：10mm~180mm。
▲直径的测量范围：Φ6mm~Φ32mm
▲工作环境要求：无强交变电磁场干扰，不得长时间阳光直射， 避免进水。环境温度:-10ºC~40ºC;空气湿度：<90%。
▲在测量钢筋时，应保持传感器轴线与钢筋走向平行，在垂直于 钢筋走向的方向移动传感器进行扫描测量。
▲使用前请将仪器接好传感器，开机测试，如果电量显示小于5 小时，请准备一套新电池放入仪器箱，以备随时更换。
▲仪器的基本操作流程是：安装电池—连接主机传感器—开机— 复位—确定钢筋位置及钢筋走向—输入设计钢筋直径—测量保护层厚度—存储数据—退出—关机。
▲在测量过程中应每10分钟左右进行一次复位操作。
▲一般先定位上层钢筋（或箍筋），然后在两条上层钢筋（或箍 筋）中间测量来定位下层钢筋（或主筋）。
▲当信号zui大当前距离值zui小时，传感器走向即为混凝土内部被测钢筋的走向。
▲使用后用干净柔软的干布清洁仪器及其部件。请勿用湿布或有机溶剂擦洗仪器及配件。

工作环境要求：
▲无强电磁场干扰。
▲不应有大的震动和冲击。
▲仪器避免阳光直射。
▲工作温度：-10℃～+40℃。
▲相对湿度：＜90%RH。
▲空气中不含有腐蚀性气体。

特点：
★探头和主机分体式设计，方便操作人员现场测量和使用。
★按构件存储楼板厚度测量结果。
★简单易用，具备完善的测量、存储、分析功能。
★存储数据传输至计算机。
★使用Windows 软件进行数据分析，生成检测报告。
★误差小于2mm，一次国际性突破。
★双面无损检测，楼板不需要任何处理，不需要耦合剂。
★测试速度快，平均每三分钟可测3-5个点。
★测试精度高，仪器数字提示、引导对准探头。
★厚度直接显示，无须分析换算，结果可存储、可打印。

工作原理：
基于电磁波运动学、动力学原理和现在电子技术。DJLC—A楼板测厚仪主要由信号发射、接收、信号处理和信号显示等单元组成，当探头接收到发射探头电磁信号后，信号处理单元根据电磁波的运动学特性进行分析，自动计算出发射到接收探头的距离，该距离即为测试板的厚度，并完成厚度值得显示，存储和传输。

测试方法：
发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，只需移动接收探头，当仪器显示为zui小值时，即为楼板的厚度。

构成 ：
★主机。
★发射探头。
★接收探头 。
★延长杆。
★对讲机。

用途：
该测厚仪是一种便携式、使用无损检测方法对混凝土或其它非铁磁体介质的厚度进行测量的仪器；使用时，发射探头和接收探头分别放置在楼板的两相对测试面，分别发射和接收电磁场，仪器根据接收到的信号强度，测量楼板厚度值。

参数：
★适用标准：《混凝土结构施工质量验收规范》（GB 50204-2002）。
★测试厚度范围：40mm～820mm 。
★测试精度： 40 mm～600mm ：±1mm
601 mm～820mm ：±2mm 。
★数据存储容量：200 个构件或30000 个测点。
★液晶分辨率：160*128。
★电池：主机和发射探头均为内置可充电锂电池，持续工作18小时以上。
★环境温度：-10℃～40℃ 。
★相对湿度：<90%RH 。
★无强交变电磁场 。
★不得长时间阳光直射 。

特别说明：
★发射探头与接收探头为无线方式，之间没有连接线。
★发射探头由自由杆支撑，长短可调节。
★为方便上下操作人员联络，仪器配有对讲机。
