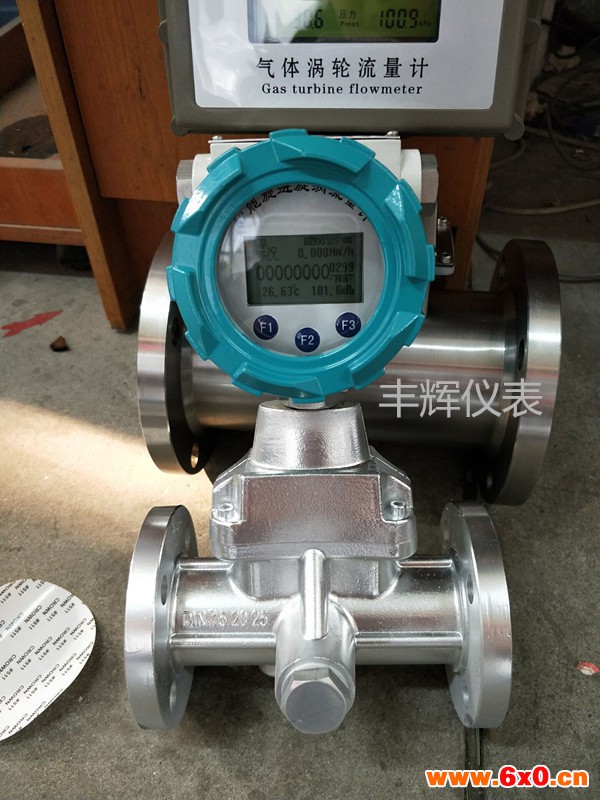

DN200天然气流量计

DN200天然气流量计

一、概述

本产品是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站 封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。
二、特点
1、合金涡轮，具有更高的稳流和耐腐蚀作用；
2、进口专用轴承，使用寿命长；
3、计量室与通气室隔绝，保证了仪表的安全性；
4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值；
5、流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；
6、智能化仪表系数多点非线性修正；
7、内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；
8、仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65；
9、系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上；
10、仪表系数、累计流量值掉电十年不丢。

DN200天然气流量计

三、技术参数
1、 显示方式：
（1）LWQ-A 远传显示：脉冲输出（配显示仪表）；
（2）LWQ-B 现场显示：7位LCD显示累积流量，单位（m3）7位LCD显示瞬时流量，单位（m3/h）（带汉字显示符）
（3）LWQ-C 温度压力补偿型：
a、显示标准瞬时流量及标准累计流量；
b、显示工况瞬时流量及工况累计流量；
c、显示当前压力、温度、电池电压；
d、显示日期和时钟。
2、输出功能：
（1）脉冲输出，p-p值由供电电源确定；
（2）4~20mA两线制电流输出；
（3）单位体积脉冲输出及传感器原始脉冲输出；
（4）带有RS485半双工通讯接口、RS232半双工通讯接口。
3、供电电源：
（1）LWQ-A；DC5~24V；
（2）LWQ-B：3V锂电池安装于仪表内部可连续使用八年以上；
（3）LWQ-C：3V锂电池安装于仪表内部可连续使用四年以上。

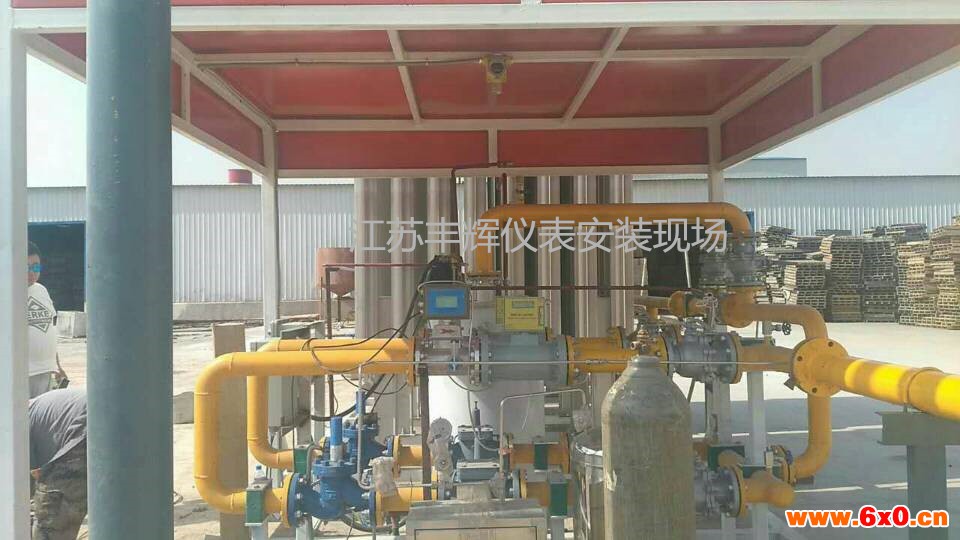

四、安装场所
1、安装场所应符合环境温度在-25～55℃范围内，湿度＜80％RH。
2、通风良好、避免日晒、雨淋。
3、避免在配管有振动或应力的场所。
4、避免易受到强烈热辐射、放射性影响的场所
5、必须避免外界强电磁场对检测信号的干扰。如不能避免时，应在流量计（传感器）的放大器上加设屏蔽罩等措施来消除干扰。
6、在有防爆要求的场所，应采用隔爆放大器。
7、安装位置应考虑便于安装、操作、维修。
