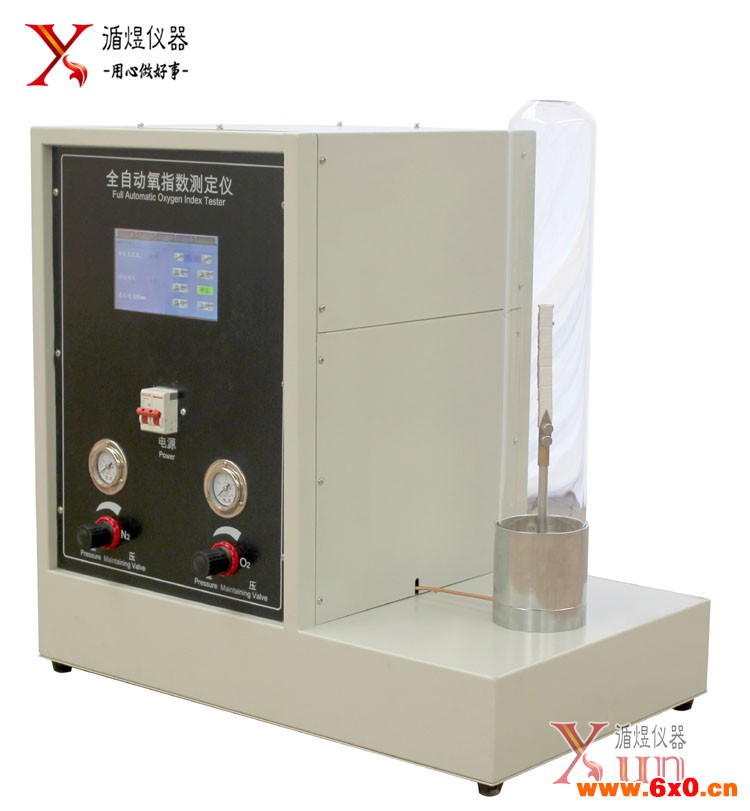

鑫生卓锐品牌检测氧指数的设备称为氧指数测定仪，这种测定仪可以测定多种材料如塑料、橡胶、纺织织物、木材、泡沫材料和其它聚合物材料的氧指数。仪器主要由燃烧筒、试样夹、气源、流量计及控制部分等构成。
极限氧指数测定仪组成：
燃烧筒：由一个垂直固定在基座上，并可导入含氧混合气体的耐热玻璃筒组成。优选的燃烧筒尺寸为高度（500±50）mm，内径（75-100）mm。
试样夹：

用于燃烧筒中央垂直支撑试样。对于自撑材料，夹持处离开判断试样可能燃烧到的最近点至少ｌ５mm。对于薄膜或薄片，使用有两垂直边的框架支撑试样，离边框顶端20mm和100mm处划标线。夹具和支撑边框应平滑，以使上升气流受到的干扰最小。
气源：
可采用纯度（质量分数）不低于９８％的氧气和，或氮的气和，或清洁的空气【含氧气20.9％（体积分数）】作为气源。
流量测量和控制系统：
由压力表、稳压阀、管路和转子流量计等组成。计量后的氧、氮气体经气体混合器后由燃烧筒底部的进气口进入燃烧筒。
点火器：
由一根末端直径为2mm±1mm能插入燃烧筒并   喷出火焰点燃试样的管子构成。火焰的燃料应为未混有空气的丙烷。当管子垂直插入时，应调节燃烧供应量以使火焰从出口垂直向下喷射16±4mm。
计时器：
测量时间可达5min，准确度±0.5s。
排烟系统：
有通风和排风设施，能排除燃烧简内的烟尘或灰粒。但不能干扰燃烧筒内气体流速和温度。
极限氧指数测定仪的安装
试验装置应放置在温度23±2℃的环境中。选择起始氧浓度，可根据类似材料的结果选取，也可观察试样在空气中的点燃情况，如果试样迅速燃烧，选择起始氧浓度约在１Ｓｎ／ｏ（体积分数），如试样缓慢燃烧或不稳定燃烧，选择的起始氧浓度约在２１％（同上），如试样在空气中不连续燃烧，选择的起始氧浓度至少在２５％（同上），这取决于点燃的难易程度或熄灭前燃烧时间的长短。
确保燃烧筒处于垂直状态，将试样垂直安装在燃烧筒的中心位置，使试样的顶端低于燃烧筒顶口至少ｌＯＯｍｍ，同时试样的最低点的暴露部分要高于燃烧筒基座的气体分散装置的顶面ｌＯＯmm。
调整气体混合器和流量计，使氧，氮气体在23±2℃下混合，氧浓度达到设定值，并以40±2mm/s的流速通过燃烧筒。在点燃试样前至少用混合气体冲洗燃烧简30s，确保点燃及试样燃烧期间气体流速不变。 摘自：天津循煜科技有限公司
