静态电阻应变仪维护与保养:
●移动搬运时应防止剧烈振动、冲击、碰撞和跌落,放置地点应平稳。
●非专业人员不得拆装仪表,以免发生不必要的损坏和误操作造成人员伤害。
●禁止用酒精或强溶剂(如苯、硝基类油)擦拭仪器机壳和面板,请使用干燥的软布擦拭仪器面板。
●本仪器属于精密测量仪器,应置于清洁、干燥及无腐蚀性气体的环境中。
●在使用端子时,请勿大力拧螺丝以免脱扣或将螺纹拧花,保证接线牢固即可。
●为了避免刮伤仪器,请勿使用尖锐的工具。

相关设备路面砖劈裂抗拉夹具



静态电阻应变仪注意事项:
●仪器及被测试件应正确接地。
●工作环境:温度:0~+40℃、湿度30~85% 。避免阳光直射,无强磁场干扰和腐蚀性气体。
●测量前,应检查保险丝是否损坏。
●本仪器应由被授权人员操作。

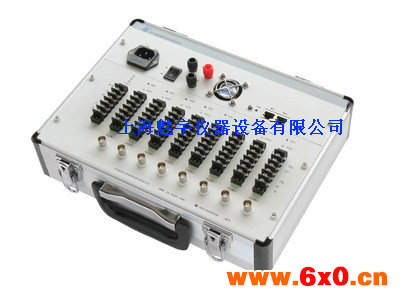

静态电阻应变仪工作原理:
专门用于测量结构或部件的静态应变的仪器装置叫做静态应变仪。 静态应变仪用电学方法测量不随时间变化或变化极为缓慢的静态应变。它由测量电桥、放大器、显示仪表和读数机构等组成。贴在被测构件上的电阻计接于测量电桥上。构件受载变形时,测量电桥有电压输出,经放大器放大后由显示仪表指示出相应的应变值。应变仪每次只能测出一个点的应变。进行多点测量时可配以预调平衡箱。所有测点的应变计均预先接在平衡箱各点上,然后靠开关逐点转换接入应变仪。



静态电阻应变仪技术参数:
●单台采集箱测点数:16。
●单台计算机可控制大侧点数:4096。
●采样频率:2Hz(4096测点采样时间仅需0.5秒)。
●扩展方式:串行(无线、光纤可选)。
●大采集箱间距离:200m。
●显示/控制方式:计算机。
●测量范围:应变0~±19999με。
●供桥电压:2V(DC)。
●零点漂移:±4με/4小时;±1με/℃。
●测量点数: 每台计算机可控制256台数据采集仪,每台数据采集仪可测16点。
●应变片电阻值:50~10000Ω任意设定。
●高分辨率:1με。
●系统不确定度:不大于0.5%±3με。
●自动平衡范围:±15000με(应变计阻值的±1.5%)。
●长导线电阻修正范围:0.0~100Ω。
电源:AC 220V (±10%) 50Hz(±2%)。
●使用环境: 适用于GB6587.1-86-Ⅱ组条件。
●电源控制器:220V±10% 50Hz(±2%),功率150W。
●外形尺寸:320mm(长)×260mm(宽)×100mm(高),超薄手提箱,便携式。



静态电阻应变仪特点:
●每个测点可分别自动平衡。
●测点切换采用进口高性能光继电器和机械继电器两种,方便用户选择。
●内置Q-FAN温度控制系统,进一步减少温度对测量结果的影响。
●所有数据采集仪的电源统一由电源控制器集中供电,解决了用户现场仪器供电难的困扰。
●采用高速ARM处理器,配合独特的软硬件信号处理技术和硬件隔离技术,系统具有极强的现场抗干扰能力。
●大容量的电子硬盘,可存储多达几十年的数据,配合功能强大的软件,用户可以很轻松的对数据进行管理。
●接入方式有:全桥、半桥、1/4桥(公用补偿片)等方式。



简介:
该仪器是专门为野外测量量身定做的仪器,该系统的特点是所有采集箱由电源控制模块统一供电,解决了野外现场仪器供电难的问题。USB接口,即插即用,方便可靠。同一台计算机可控制256台仪器同时工作,仪器间的通讯距离可达200m,采样频率2Hz, 高速ARM处理器,配合自主研发的软硬件信号处理技术,提高了系统的稳定性,大大增强现场抗干扰能力。内置Q-FAN温度控制系统,进一步减少温度对测量结果的影响。大容量电子硬盘,采样过程中可无需计算机参与,直接将测试数据储存到仪器中,交直流供电。该系统在国内采用ARM处理器和高性能AD转换器,以及配合自主研发的软硬件信号处理技术,提高了系统的稳定性,使系统具有极强的现场抗干扰能力。并且可以同时接入不同的传感器,可对力、荷重、压力、扭矩、位移等进行测量。



优点:
●采样方式多样:单次采样、定时采样、连续采样。
●显示方式灵活:表格显示、时域曲线显示,可同时显示多个窗口,每个窗口可显示8个测点数据。X-Y记录仪方式绘制滞回曲线。
●视图实时增加数据和减小数据量,方便用户实时观测,同时提供单双光标读数据功能,并实时计算大值、小值等统计值。
●数据快速定位功能,对于长时间监测的工程,数据量很大,通过快速定位功能,可以很方便的找到需要的数据。
●数据标记,用户可以对感兴趣的数据加上标记,这样可以在各块数据间进行灵活定位,节省操作时间。
●导入导出平衡结果,方便用户继续测试。
●应变花计算:提供两片直角、三片直角、扇形、等角、伞形等应变花计算。
●可根据用户要求,将数据导入EXCEL、TXT文件。
●可根据用户的喜好,选择喜欢的界面风格。



操作方法:
●按下电源开关,仪器通电,预热30分钟。
●按“平衡”健进行初始调零。
●按“设置”健设定修正系数,修正系数K根据应变计灵敏度系数Ki设置,修正系数K为2/Ki,按“确定”健退出。
●根据实际测量要求,确定测量桥的联接方式并接好测点。
●按下“平衡”开关 ,利用仪器上和接线箱的调零电位器对测点逐点进行初始调零,如果调不到0,则应记录下初始平衡值。
●开始测量:本仪器采用逐点测量逐点记录方式,即使用数字按钮测点切换开关,一点一点手动测量并在专用表格上记录下每点测量值。
●测量完毕后,关闭电源。





主要特点:
▲3分钟快速测量质量百分比。
▲检测浓度范围广泛。
▲大屏幕液晶屏显示数据。
▲测试结果由微型打印机输出。
▲嵌入式高精度采集系统。
▲多重抗干扰设计。
▲一键式完成测试终值。



测试步骤:
粉状试样烘干,称重,备好待测; 取定量试样用去离子水自然浸泡,用磁力搅拌器搅拌均匀; 将电极连接到测试主机上,打开主机; 通过主机,用标定溶液标定电极; 试样溶液中加入电极稳定液,用标定完的电极测量,单个试样测试时间为2~3min; 试验结束,主机打印出数据结果。



执行标准:
▲《水运工程混凝土试验规程》JTJ 270-98。
▲《混凝土结构耐久性设计规范》GB/T 50476-2008。
▲《海砂混凝土应用技术规范》JGJ206-2010。
▲《水工混凝土试验规程》SL352-2006。
▲《混凝土外加剂均质性试验方法》GB/T 8077-2000。



测试原理:
采用离子选择电极法(ion selective electrode,ISE)ISE法,快速测定混凝土、砂石子、外加剂等水溶性物质的氯离子含量。氯离子浓度量测范围10-5~10-1 M(mol·L-1)mol/L。



操作规程:
▲试样称重,加入适量的蒸馏水或萃取液。
▲标定电极并测量待测溶液。
▲打印测量数据。



测试结果:
▲氯离子浓度Clˉ(%)。
▲Nacl浓度(%)。
▲氯离子含量(kg/m3)。
▲温度(℃)。
▲测量范围:0.001%~1.500%(Clˉ)。
▲准确度:读数的±10%(氯离子),±1℃(温度)。
▲操作温度:0℃~40℃。
▲分辨率:0.0001( 氯离子)。
▲电源:1)7.2V适配器;2)锂电池
电池寿命:12个月(每天使用30分钟)。



标准配置:
▲测试主机。
▲电极。
▲萃取液。
▲标定溶液。

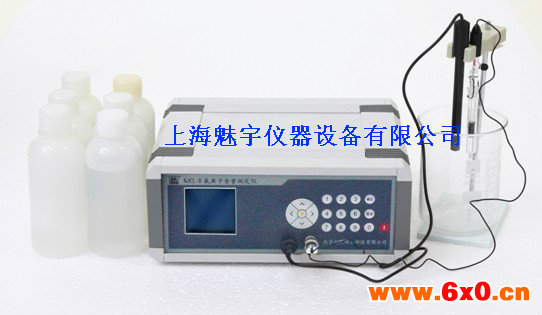

简介:
氯离子是诱发钢筋锈蚀的重要因素,为了避免钢筋过早锈蚀,混凝土原材料中氯离子含量的控制相当严格。我国相关规范明确要求混凝土在选配砂子、骨料、水泥、外加剂、拌和水等混凝土原材料的时候,必须进行氯离子含量的测试,从根本上避免将过量氯离子带入混凝土中。结构混凝土中氯离子含量的测试,对于结构安全性的评估起到很大的作用,同时为旧结构的改造和修补提供参考价值的依据。
本仪器遵循《混凝土结构耐久性设计规范》GB/T 50476-2008、《海砂混凝土应用技术规范》JGJ206-2010、《水运工程混凝土试验规程》JTJ 270-98等相关标准制造,采用离子选择电极法(Ion Selective Electrode, ISE法),通过配备的专业软件及化学抗干扰试剂在室温下快速测定混凝土、砂石子、水泥、拌合水等无机材料的水溶性氯离子含量,从而达到防控混凝土钢筋发生过早腐蚀的目的。氯离子浓度量测范围10-5~10-1 M(mol?L-1)。



参数:
▲电源电压:AC 220V。
▲工作电压:DC 7.2V。
▲测量精度:<10%。
▲温度误差:≤1℃。
▲打印机工作电压:DC 5V。
▲数据存储量:>100。
▲PC通讯参数:波特率 2400。
▲采集时间:≤3min。
▲整机重量:2.5 kg。
▲液晶尺寸:128*64。



规格:
▲主机尺寸:220*270*105(mm)。
▲主机重量:2.5 kg。
▲主机外形尺寸:485*370*210(mm)。
▲总机重量:7 kg。
