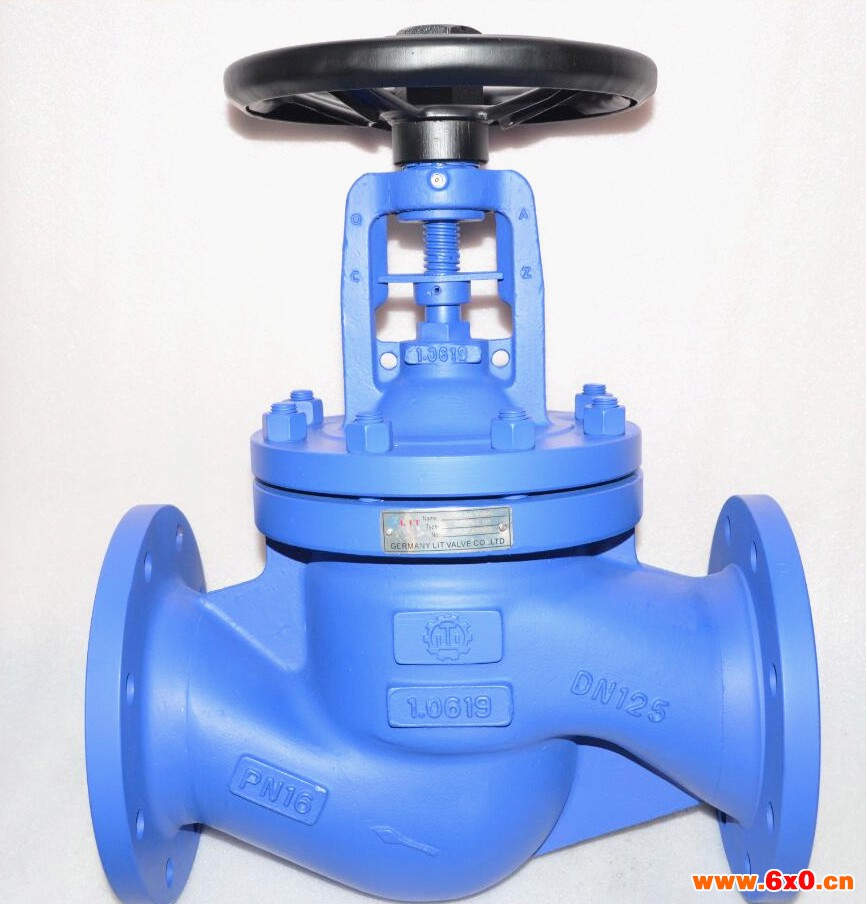

进口波纹管截止阀

德国力特LIT截止阀，经久耐用，价格适中，质量好，交货快捷，技术指导，性价比高=力特是您正确的选择！我们卖的不仅仅是阀门，更是一种解决方案!

进口波纹管截止阀概述：

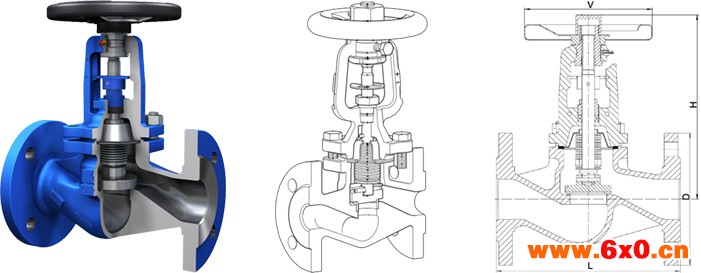

    力特进口波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆，另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动；截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得它适合作为介质的切断或调节及节流使用，截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少；同时，在介质作用下，这种形式的阀门也较严密。驱动装置有：手轮、伞齿轮、电动、气动等。

可应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源等流体管线上作切断或调节以及节流使用。

进口波纹管截止阀参数：

公称通径：DN15-DN300

公称压力：1.0Mpa-4.0Mpa

适用温度：-20~425℃

适用介质：水、油、蒸汽

阀体材质：铸钢、碳钢、不锈钢

连接方式：法兰连接

设计标准：DIN3356

结构长度：DIN3202

试验检验：DIN3230

连接法兰：DIN2543-2545

设计标准：EN13709

结构长度：EN558-1、ASME B16.10、GB/T 12221

连接标准：EN1092、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592

压力试验：EN12266、API 598、GB/T 13927、GB/T 26480、JB/T 9092

进口波纹管截止阀结构特点：

1、截止阀是依靠阀杆压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。属于强制密封式阀门。

2、截止阀介质流向有“低进高出”和“高进低出”两种，只许介质单向流动，安装时有方向性。

3、截止阀阀体的结构形式有直通式、直流式和直角式。

4、截止阀开启时，阀瓣的开启高度达到截止阀公称直径的25%～30%时，流量即已达到最大，即表明截止阀已达到全开位置。

5、截止阀结构比闸阀简单，制造与维修都较方便。

6、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

7、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。

8、启闭力矩大,较费力。

9、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。

10、全开时阀瓣经常受冲蚀。

进口波纹管截止阀特性：

①波纹管截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；

②阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长；

③双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准；

④阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；

⑤人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

订货时请注明型号、公称通径、阀体材质、连接方式、进出口压力、工作介质、介质温度、介质粘度、电源电压。
