裂缝宽度检测仪构成

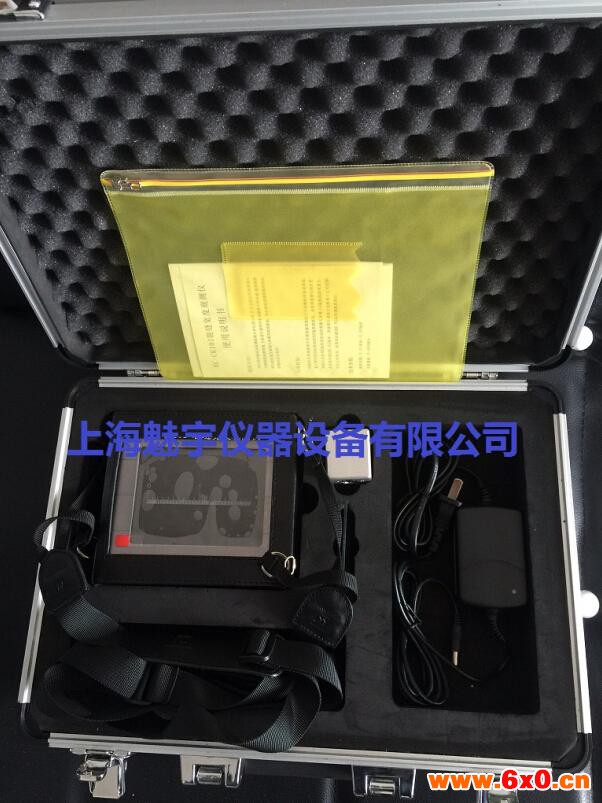

裂缝宽度检测仪构成：
▲主机（屏幕刻度线）。
▲测量探头。
▲电池充电器。
▲信号传输线。
▲刻度校验板。

相关设备盐雾试验箱

裂缝宽度检测仪参数：
▲测量范围：0.01毫米 ~ 2.00毫米。
▲读数精度：0.005毫米。
▲放大倍数：40倍。
▲zui小分度：0.02毫米。
▲供电方式：内置充电锂电池，可工作7小时。
▲屏幕尺寸：110×80mm。
▲主机尺寸：140×120×45mm。
▲探头尺寸：35×35×40mm。
▲连接线长：1.5m。
▲整机重量：580g。

裂缝宽度检测仪用途：
该仪器用探头传输线连接测量探头和仪器主机，打开主机后将测量探头尖脚紧靠裂缝，主机显示器即可看到被放大的裂缝；微调测量探头的位置使裂缝与屏幕刻度线垂直，然后根据裂缝图像判读出裂缝的真实宽度。

裂缝宽度检测仪特点：
▲探头配置夜视功能，在黑暗环境下也可进行测试。
▲内置可充电聚合物锂电池，大大延长了工作时间和使用寿命。
▲采用进口传感器芯片，测试精度高。
▲主机屏幕带有刻度线，便于直读。

特点：
■被测物体表面裂缝原貌实时显示在4.3寸彩色屏幕上，可以存储10000张裂缝原貌图像，并可将图像传输至U盘。
■显微传感器即插即拔，操作方便、可靠。
■独特的自校准功能，可用标准刻度板进行校准，操作方便、可靠。
■强大的文件管理功能，信息查询更加方便、快捷。
■专业的分析处理软件对裂缝进行更深入的分析，并生成检测报告。
■集裂缝深度、宽度测量于一体的专业裂缝综合测试仪 。
■裂缝深度、宽度测量均具备自动、手动两种。
■判读功能，操作便捷，满足您的需求。
■裂缝宽度实时自动识别、手动判读。
■电子标尺人工判读三种模式，确保微细裂缝的判读准确。

简介：
该仪器用于桥梁、隧道、墙体、混凝土路面、金属表面等裂缝深度检测和裂缝宽度检测及被测裂缝图像存储。

参数：
■依据标准：中华人民共和国《房屋安全鉴定标准》— GJ125—99
超声法检测混凝土缺陷技术规程 — CESC 21：2000。
■硬件平台：ARM9嵌入式平台、触摸屏。
■显示模式：4.3寸TFT高亮度彩色液晶屏。
■测量范围：0mm~6mm 深度。
■测量精度：≤±0.01mm。
■检测范围：5mm~500mm。
■检测精度：≤±5%。
■存储容量：2G内置SD卡（大于10000个文件）。
■供电方式：内置锂电池，连续工作大于8小时 。
■工作温度：-10℃～+55℃。
■工作湿度：≤90%RH。
■主机体积：156mm×115mm×33mmm。
■主机重量：740g（含锂电池）。

试验步骤：
■裂缝深度检测：
（1）、测试条件：
利用本仪器对结构混凝土裂缝深度检测时，要求被测的裂缝内无耦合介质（如水、泥浆等），以免造成超声波信号经过这些耦 合介质“短路”。
（2）、自动检测：
自动检测裂缝深度时，必须先测试一组不跨缝数据，再测试一组跨缝数据，然后才能进行深度计算。
（3）、手动检测：
手动检测方式主要是根据波形相位发生变化时测距和裂缝深度之间的关系来得到缝深值。
■裂缝宽度检测：
测量裂缝宽度时，将摄像头放在待测裂缝上摄像头将裂缝图片传输到仪器并显示在液晶屏上，待图像清晰后,可自动识别裂缝轮廓,进行自动实时判读,从而得到裂缝自动判读的宽度,停止捕获后仪器获得当前帧图片，然后可对当前图片进行手动判读处理，从而得到裂缝手动判读的宽度。

注意事项：
■使用仪器前仔细阅读说明书。
■仪器长期不用，充电电池会自然放电，导致电量减少，使用 前应再次充电。
■每次使用完本仪器后，应该对主机、换能器等进行适当清洁， 以防止水、泥等进入接插件或仪器，从而导致仪器的性能下降或 损坏。
