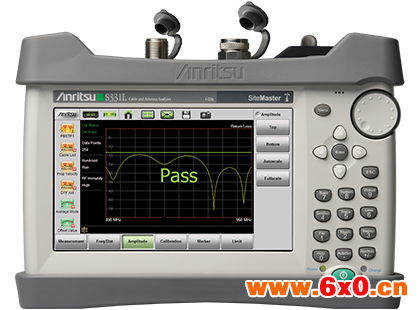

日本安立S331L天馈线测试仪


日本安立S331L天馈线测试仪技术指标：

◆       频率范围: 2 MHz ~ 4 GHz

◆       频率精度: ≤± 5ppm @ +23°C±3°C

◆       频率分辨率: 1 kHz

◆       输出功率: +3 dBm

◆       抗干扰能力:位于信道 +17 dBm

◆       测量速度：回波损耗≤1.5ms/数据点；故障点定位：≤1.75ms/数据点。

◆       采样点： 130, 259, 517,1033

◆       校准方式：内置校准件，无需外部校准件校准。

◆       回波损耗: 范围: 0.00 ~ 60.00 dB

◆       回波损耗分辨率: 0.01 dB

◆       驻波比：范围：1.00 ~ 65.00

◆       驻波比分辨率: 0.01

◆       电缆损耗范围: 0.00 ~ 30.00 dB

◆       电缆损耗分辨率: 0.01 dB

◆       内置功率计: 频率50M~ 4GHz；测试范围：–33 dBm 到 +20 dBm；最大功率：+27 dBm,

日本安立S331L天馈线测试仪通用指标

◆       语言: 中文界面

◆       内部曲线存储: 可达1000条文件（文件可以是轨迹线，设置，屏幕截图，或任意组合)

◆       显示:7.0”触摸屏，分辨率800×480

◆       USB存储：3个USB接口

◆       输入和输出端口:

RF 射频输出: N型, 阴性, 50 Ohm

RF 反射输入: N型, 阴性, 50 Ohm

功率计输入：N型, 阳性, 50 Ohm

◆       仪表应体积小，重量轻，便于携带，250 mm x 177 mm x 61 mm, < 2.0 kg , 包括电池。

日本安立S331L天馈线测试仪电源要求：

◆       12V 车载电源；

◆       220V 交流电源；

◆       锂－离子电池，电池供电时间应不小于8个小时；

◆       要求测试过程中，可对仪表充电，而不是靠仪表的电池供电；

◆       明确设备正常供电电流和电压工作范围。

日本安立S331L天馈线测试仪工作环境条件：

◆       工作温度： -10℃ 至+55℃；

◆       工作湿度： ≤95%；

◆       储存温度： -40℃ ~ +70℃。

日本安立S331L天馈线测试仪应用范围

◆       仪表能进行回波损耗，驻波比，单端口的差入损耗和故障位置定位的测试。
