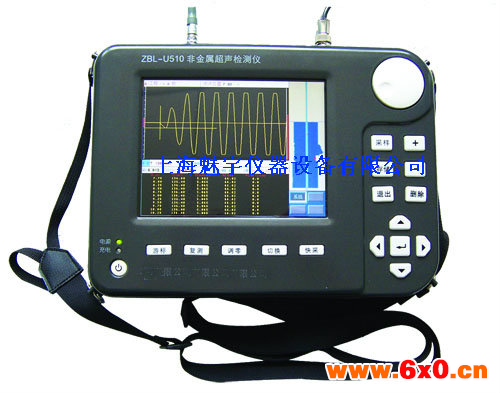

非金属超声检测仪特点:
●分析处理软件依据现行相关检测规范设计,全面支持windows操作系统,可自动生成检测报告。
●高可靠性工业级专用控制系统、256M存储器,高清晰、高亮度彩色液晶屏,性能稳定可靠。
●标准USB接口、大容量移动存储器(U盘)。
●内置高能锂电,即时充电“无记忆”,满足野外长期工作需要。
●体积小、重量轻(约2kg),携带方便。
●信号波形、声参量数据实时显示及分析处理,即时显示内部缺陷示意图,测试结果一目了然。
●快速、准确的声时、波幅自动判读功能,有效保证了测试数据的可靠,极大的提高了检测速度。
●在无缺陷混凝土中对测穿透距离可达10米。
●面向用户设计的操作系统使测试过程规范划,随机分析功能满足现场数据分析的需要,易学易用。
●主机直接为径向换能器供电,无需外接电源,性能可靠稳定。

相关设备砌墙砖抗渗试验装置



非金属超声检测仪应用领域:
●超声法检测混凝土裂缝深度、不密实区域及蜂窝空洞、结合面质量、表面损伤层厚度、钢管混凝土内部缺陷。
●耐火材料质量检测。
●地质勘查、岩体、混凝土等非金属材料力学性能检测。
●超声透射法基桩、连续墙完整性快速检测。
●超声-回弹综合法检测混凝土抗压强度。



非金属超声检测仪依据标准:
●超声回弹综合法检测混凝土强度技术规程--CECS 02:2005。
●超声法检测混凝土缺陷技术规程--CECS 21:2000。
●建筑基桩检测技术规程--JGJ 106:2003。
●公路工程基桩动测技术规程--JTG/T F81-01-2004。
●岩土工程勘察规范--GB50021—2001。
●建筑抗震设计规范--GB50011—2001。



非金属超声检测仪参数:
●放大器带宽:10kHz~250 kHz。
●主机适用打印机:HP及其兼容激光打印机。
●幅度分辨率:0.39%。
●三种供电方式:内置高能锂电池,连续工作达6h。
●发射电压(V):65、125、250、500、1000可选 。
●外置接口:12V DC。
●发射脉宽:20μs~20ms可调 。
●电源:100V~240V、50/60Hz。
●主机尺寸(mm): 250×185×58。
●主机重量 :1.8kg(含内置电池)。
●主控单元:工业级专用系统。
●显示方式:640×480高亮度TFT真彩液晶屏。
●声时精度:0.05μs。
●通道数:1发射+1接收。
●声时测度范围:0~629000μs。
●触发方式:信号触发。
●接收灵敏度:≤30μv。
●存储容量:256M(CF卡)+1G(U盘)。
●采样间隔(周期): 0.05μs~400μs,14档可调。
●通用接口:并口+USB口、支持移动存储。
●放大器增益:82dB。
●操作方式:快捷键+光电旋钮。





检验方法:
■重锤指针滑块脱勾起跳范围:要求不用压簧时重锤起跳使滑块指针相应于刻度尺“0”处脱钩位置应在刻度尺“100”处。检验方法:仪器主件装配好后不加压力弹簧取下标尺对仪器轻施压使重锤到一定位置时将指针滑块拨至重锤挂起后均匀施力使重锤脱勾并观察重锤脱勾位是否在“100”刻度处。
■回弹值率定:要求在洛氏硬度HRC58-62的钢砧上垂直向下率定时平均率定回弹值80±2度。检验方法:将钢砧放在刚度大的混凝土地坪上后用回弹仪在钢砧上垂直向下作率定试验弹击杆分四次旋转每次旋转90度且每旋转一次弹击5点其20次率定值平均数80±2度时仪器为标准状态。
■将仪器拆开取出机芯用游标卡尺量测弹簧座底部至重锤与弹簧接触部位重锤大园面的距离量测是否为61.5±0.3mm范围。
■重锤工作的冲击长度:要求重锤工作的冲击长度应为75.0±0.3mm。检验方法:重锤挂钩时拉开拉簧用游标卡尺量测重锤下端面至弹击杆上端面冲击长度量测是否为75.0±0.3mm。
■指针滑块在指针导杆长度上摩擦力:要求指针滑块在指针导杆全长上的摩擦力应为50-80g。检验方法:用测克仪指针刮动指针块在指针导杆长度上来回移动观察测克仪读数是否在50-80g范围。
■重锤重量:要求重锤重量应为370±2g。检验方法:拆开仪器取下重锤在1/1000工业天平上称得重量当重量为370±2g时符合仪器对该项技术要求。



应严格按“规程”、“JTJ059-95”进行,在测试不同角度的构件或结构的表面时,仪器的轴线始终垂直于测试面,具体操作程序如下:
■工作时,将仪器的弹击杆顶住表面,轻压仪器使按钮松开,放松压力时弹击杆徐徐伸出。
■使用仪器时,表面缓慢均匀加压,待弹锤脱钩,冲击弹击杆后,弹锤回弹时,带动指针向左移动,直到达到一定位置时,指针块上的指字线在刻度尺寸指示某一回弹值。
■使仪器的轴线始终垂直于混凝土的表面进行读数并记录回弹值。如条件不利于读数,可按下按钮,锁住机芯,将仪器移至他处读数。
■逐渐对仪器减压,使弹击杆自仪器内伸出,待下一次使用。

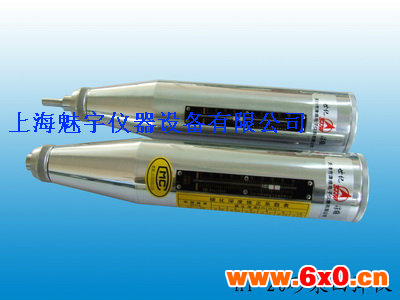

参数:
■测强范围:60-90Mpa。
■标准能量:5.5J。
■弹击拉簧冲击长度:100mm。
■弹击拉簧刚度:1100N/m。
■钢砧率定值:83±2。
■弹击杆冲击球面半径:SR18mm。
■仪器质量:1.28kg。
■规格:ф54×350mm 。



简介:
该仪器符合JGJ/T23-2011技术规程。本产品适用于检测高层建筑构件、桥梁及硂构件(板、梁、柱、桥架)的强度。与同类产品相比较具有体积小、重量轻、测试精度高,便于操作。



使用方法:
在操作回弹仪的全过程中,都应注意持握 回弹仪姿势,一手握住回弹仪中间部位, 起扶正的作用;另一手握压仪器的尾部, 对仪器施加压力, 同时也起辅助扶正作用。 回弹仪的操作要领是:保证回弹仪轴线与混凝土测试面始终垂直,用力均匀缓慢,扶正对准测试面。慢推进,快读数。



特点:
■指针滑块采用外置式簧圈结构,既便于摩擦力调整,又能保证指针轴与指针滑块摩擦力的均匀,确保仪器的度。 相对同行产品质优价廉,度高,使用寿命长。
■中心导杆采用进口材料,精度高、耐磨损。
■壳体采用超硬铝,避免现场作业损伤仪器,延长使用寿命。



工作原理:
是用弹簧驱动弹锤并通过弹击杆弹击砖样表面所产生的瞬时弹性形变的恢复力,使锤带动指针弹回并指示出回弹距离,以回弹值作为评定砂浆抗压强度的相关指标之一
