土工布厚度测定仪安置与试验方法

土工布厚度测定仪安置与试验方法：
■仪器安置：
1、将仪器拆箱后用干净的软棉布擦净包装木削及其它尘粒，将其安放在适当高度的工 作台面上,在四处底脚下面各垫上一片软硬适度的橡胶板。
2、旋动底脚调节螺钉 ,并能使四只底脚扎实的接触橡胶板。
3、将仪器附带的附件盒安置在旁边,以于备用。
■试验步骤：
1、测试人员必须按相关试验方法标准取样,使试样处在符合方法标准要求的测试状态。
2、右手握住凸轮手柄逆时针转动,使凸轮顶起压板和挂在压板右边的加压砝码全部重 量。
3、取出压板下的可换压脚,根据测试样品厚度选择压脚型号。0.5号适应测试土工膜、 5号适应测试0.5～5mm厚度范围的土工布合成材料、10号适应测试5～10mm厚度范围的土工布合成材料、15号适应测试10～15mm厚度范围的土工布合成材料、20号适应测试15～20mm厚度范围的土工布合成材料。
4、选好了可换压脚,用纯净的软布擦净基准板和压脚面,重新将压脚放到基准板上。注 意压脚上的三角刀刃要对准,压板下的倒置V型槽。
5、选表与安装:测量土工布选取百分表,（测量土工膜选取千分表，需另购）,将其插在 表架孔中,表上测量触头碰到可换压脚上端面时候,稍微往下移动0.1～0.2mm距离,旋动锁紧螺母。然后将其表清零（或校零）。
6、轻轻提起可换压脚,将试样自然平放的插进基准板与压脚之间。放下压脚,使试样受  到压力为2kPa±0.01kPa,同时安秒表计时,使试样受压时间30s时,读取百分表数值。
7、重复上述步骤,完成规定的试样测试件数。
■根据需要选用不同的测试压力：
1、试样在20kPa压力状态下测试,重复3.2.6步骤厚后,将挂钩2挂在压杆1的右圈上, 然后用右手将凸轮手柄往顺时针方向转动。使加压的重量完全由可换压脚的三角刀刃为支撑线时，同时按秒表计时，使试样受压时间30s时,读取百分表（或千分表）数值。
2、试样在200kPa压力状态下测试,重复3.2.6步骤厚后,将砝码3放在挂钩2上同时挂 在压板右边的挂圈上,然后用右手将凸轮手柄往顺时针方向转动。使加压的重量完全由可换压脚的三角刀刃为支撑线时，同时按秒表计时，使试样受压时间30s时,读取百分表（或千分表）数值。
■每次检测结果必须要人工记录和计算。试验结果和与试验报告根据试验方法标准要求, 生产工艺需要而定。

相关设备索氏提取器

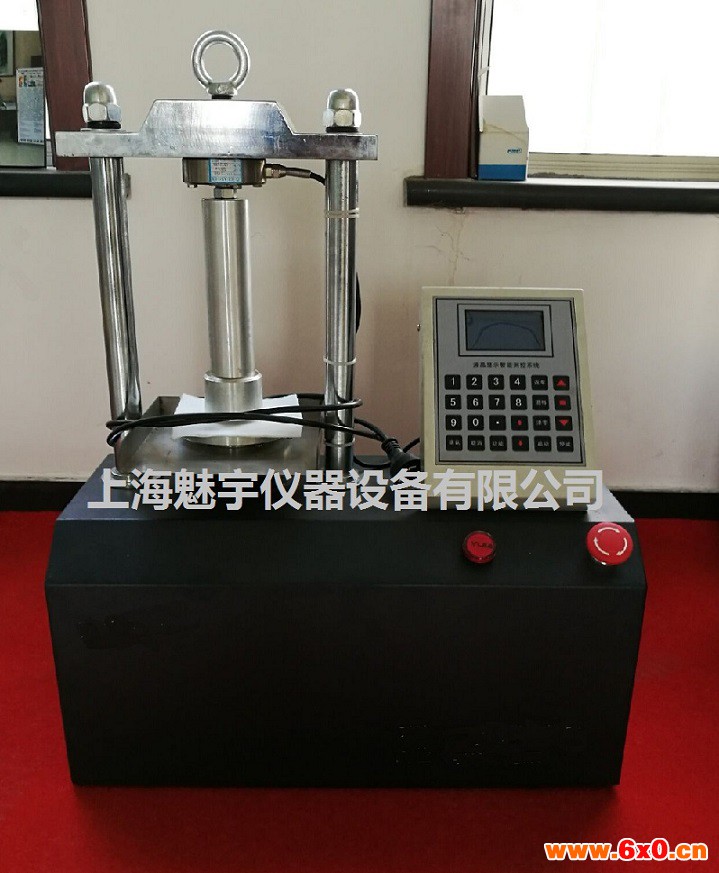

土工布厚度测定仪简介：
该仪器适用于测定土工合成材料在不同压力和规定受压时间下的厚度。

土工布厚度测定仪参数：
■符合标准:ISO 9863, GB/T 13761, ASTM D5199, JTG E50 T1112, SL/T 235-1999。
■基准板直径仪：Ф112mm。
■压脚面积：2500 mm2。
■压力：2±0.01/20±0.1/200±1kPa。
■厚度测试范围：0～12 mm。
■厚度zui小分度值：0.001mm。
■稳压时间：30s 可数字设定。
■数据输出：液晶中文菜单显示，可连接打印机。
■电源：220±10%V 100W。
■外形尺寸：540×460×640mm（L×W×H）。

土工布厚度测定仪注意事项：
■仪器必须安置在无化学腐蚀,远离振动源的工作室中，否则会影响测试结果。
■任何一只可换压脚都有自身规定重量与形状,并与其他压板、压杆1、挂钩2、砝码3 组合产生一组相关规定重量,在使用过程中要妥善保管,不得损坏几何形状或接触化学腐蚀品。
■仪器出厂时已经调节好调节砣与压力支点的关系,用户一般不得任意变动调节砣的 位置关系，以免影响对试样的总压力。
■仪器在使用中，若出现测试精度严重偏差应请专业人员维修,以免作出虚假试验报告。

安置与试验方法：
●试验步骤：
1、测试人员必须按相关试验方法标准取样,使试样处在符合方法标准要求的测试状态。
2、右手握住凸轮手柄逆时针转动,使凸轮顶起压板和挂在压板右边的加压砝码全部重 量。
3、取出压板下的可换压脚,根据测试样品厚度选择压脚型号。0.5号适应测试土工膜、 5号适应测试0.5～5mm厚度范围的土工布合成材料、10号适应测试5～10mm厚度范围的土工布合成材料、15号适应测试10～15mm厚度范围的土工布合成材料、20号适应测试15～20mm厚度范围的土工布合成材料。
4、选好了可换压脚,用纯净的软布擦净基准板和压脚面,重新将压脚放到基准板上。注 意压脚上的三角刀刃要对准,压板下的倒置V型槽。
5、选表与安装:测量土工布选取百分表,（测量土工膜选取千分表，需另购）,将其插在 表架孔中,表上测量触头碰到可换压脚上端面时候,稍微往下移动0.1～0.2mm距离,旋动锁紧螺母。然后将其表清零（或校零）。
6、轻轻提起可换压脚,将试样自然平放的插进基准板与压脚之间。放下压脚,使试样受  到压力为2kPa±0.01kPa,同时安秒表计时,使试样受压时间30s时,读取百分表数值。
7、重复上述步骤,完成规定的试样测试件数。
●仪器安置：
1、将仪器拆箱后用干净的软棉布擦净包装木削及其它尘粒，将其安放在适当高度的工 作台面上,在四处底脚下面各垫上一片软硬适度的橡胶板。
2、旋动底脚调节螺钉 ,并能使四只底脚扎实的接触橡胶板。
3、将仪器附带的附件盒安置在旁边,以于备用。
●根据需要选用不同的测试压力：
1、试样在20kPa压力状态下测试,重复3.2.6步骤厚后,将挂钩2挂在压杆1的右圈上, 然后用右手将凸轮手柄往顺时针方向转动。使加压的重量完全由可换压脚的三角刀刃为支撑线时，同时按秒表计时，使试样受压时间30s时,读取百分表（或千分表）数值。
2、试样在200kPa压力状态下测试,重复3.2.6步骤厚后,将砝码3放在挂钩2上同时挂 在压板右边的挂圈上,然后用右手将凸轮手柄往顺时针方向转动。使加压的重量完全由可换压脚的三角刀刃为支撑线时，同时按秒表计时，使试样受压时间30s时,读取百分表（或千分表）数值。
●每次检测结果必须要人工记录和计算。试验结果和与试验报告根据试验方法标准要求, 生产工艺需要而定。

简介：
该仪器适用于测定土工合成材料在不同压力和规定受压时间下的厚度。

参数：
●符合标准:ISO 9863, GB/T 13761, ASTM D5199, JTG E50 T1112, SL/T 235-1999。
●基准板直径仪：Ф112mm。
●压脚面积：2500 mm2。
●压力：2±0.01/20±0.1/200±1kPa。
●厚度测试范围：0～12 mm。
●厚度zui小分度值：0.001mm。
●稳压时间：30s 可数字设定。
●数据输出：液晶中文菜单显示，可连接打印机。
●电源：220±10%V 100W。
●外形尺寸：540×460×640mm（L×W×H）。

注意事项：
●仪器必须安置在无化学腐蚀,远离振动源的工作室中，否则会影响测试结果。
●任何一只可换压脚都有自身规定重量与形状,并与其他压板、压杆1、挂钩2、砝码3 组合产生一组相关规定重量,在使用过程中要妥善保管,不得损坏几何形状或接触化学腐蚀品。
●仪器出厂时已经调节好调节砣与压力支点的关系,用户一般不得任意变动调节砣的 位置关系，以免影响对试样的总压力。
●仪器在使用中，若出现测试精度严重偏差应请专业人员维修,以免作出虚假试验报告。
