液氮罐补液控制系统由液氮补液罐、低温智能化控制系统、阀门组件控制电磁阀和真空比例阀箱、PLC编程器、智能化控制人机交互控制终端、不间断电源、温度及压力传感器监控探头系统及反馈电路系统组成,功能可根据客户需求,定制相关罐体自动增压-出液-排气的压力及流量控制程序。
液氮罐补液控制系统可以根据客户需求扩展相关功能,用于客户应用不同的用途场所。如使用自增压液氮罐的智能化液氮冷却系统。储存型液氮罐的液氮罐补液系统和液氮罐监控系统,液氮存储监控,和氮气输出等用途,还可以作为冰箱后备液氮补液系统。该系统也主要应用于高压胶管液氮冷冻系统解决方案
控制系统的功能都可以在系统内部整合搭建,低温-196度阀体部件的耐老化程度高,可以常年使用,对液氮罐体的监控功能可以达到精准并上传网络实时报警的功能。为您的液氮罐或气瓶产品提供安全保证。保证液氮补液冲装的及时性能够得到保证。给冰箱,低温处理设备,液氮低温箱,速冻箱等产品提供超低温液氮保证。单一液氮罐,或者独立气瓶,多个气瓶都可以达到智能监控的目的。
产品功能:
- 可设定压力控制精度和范围。
- 可设定出液流量,精度等。
- 可设定增压调节,自动增压。
- 可根据客户设备接入的信号进行自动反馈行为
- 可提高/降低精度控制,人为干预电磁阀操作开阖
- 配合液氮容器进行智能化配套使用。
- 为客户进行其他定制化功能
- 可定制远程PC操控系统功能
液氮罐补液控制系统技术优势:
- 控制系统使用液晶大屏幕直观模式操作 可选7寸触摸屏或其他可选尺寸触摸屏
- 采用进口电磁阀
- 编程器采用西门子PLC
- 使用真空比例阀箱精细化调节流量

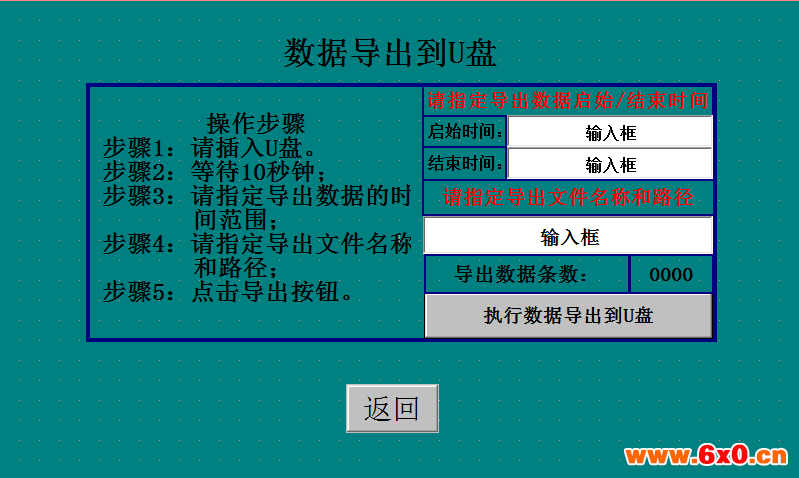

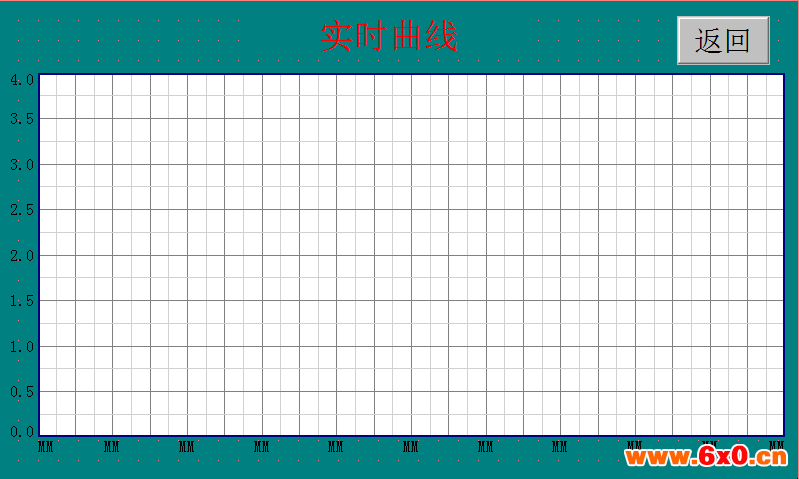

- 系统内部操作数据曲线可以导出
一 PLC大屏幕控制系统 (可定制远程操控)

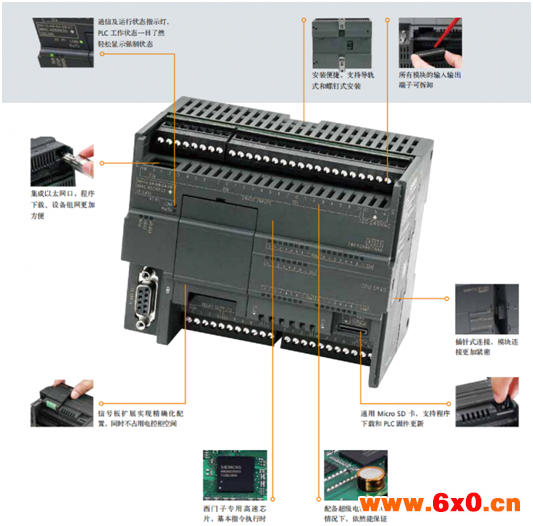

二 西门子S7-200 SMART可编程控制器
S7-200 SMART SR/ST CPU 模块本体集成 1 个以太网接口和 1 个 RS485 接口,通过扩展 CM01 信号板或者 EM DP01 模块,其通信端口数量最多可增至 4 个,可满足小型自动化设备与触摸屏、变频器及其它第三方设备进行通信的需求,全新的 S7-200 SMART CPU 模块,可全方位满足不同行业、不同客户、不同设备的各种需求。
SR/ST 标准型CPU 可扩展 6 个扩展模块和 1 个信号板,适用于 I/O 点数较多,逻辑控制较为复杂的应用。
• SR/ST CPU 模块具备 20I/O、30I/O、40I/O、 60I/O 四种配置
• 集成高速处理器芯片,位指令执行时间可达 0.15μs
• 通过信号板可扩展通信端口、模拟量通道、数字量通道和时钟保持功能
• SR/ST CPU 模块本体集成以太网接口和 RS485 串口,支持以太网接口下载程序
• 支持 Modbus RTU、USS、PROFIBUS-DP、自由口通信等
• 本体最多集成 3 路 100KHz 高速脉冲输出
• 支持通用 Micro SD 卡下载程序、更新 PLC 固件和恢复出厂设置
• 新版编程软件,融入多项人性化设计,项目开发更加高效
• PM207为整个系统提供高品质的直流供电

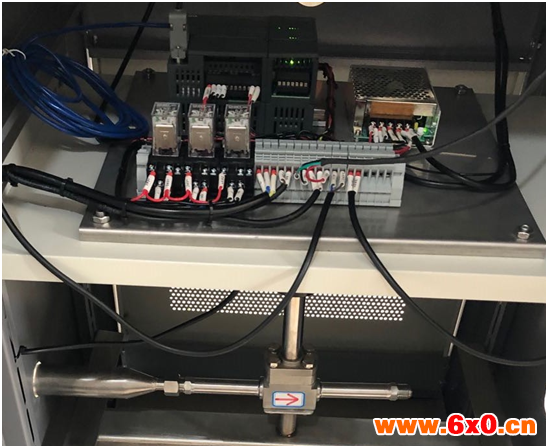

机柜内部实拍图

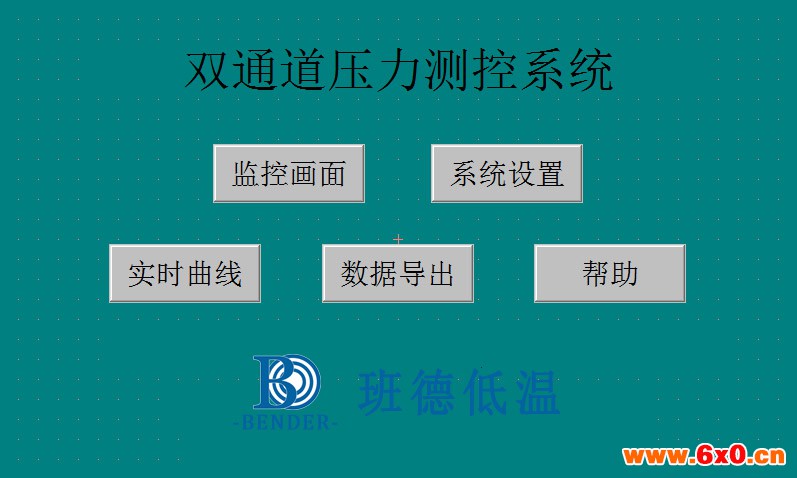

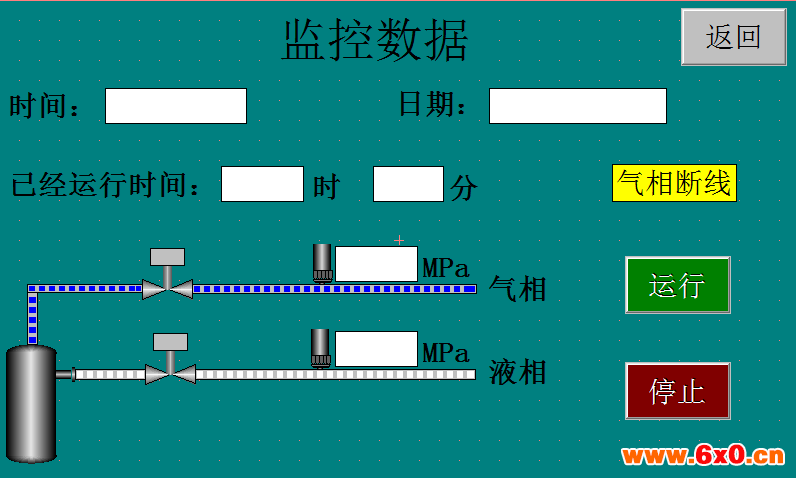

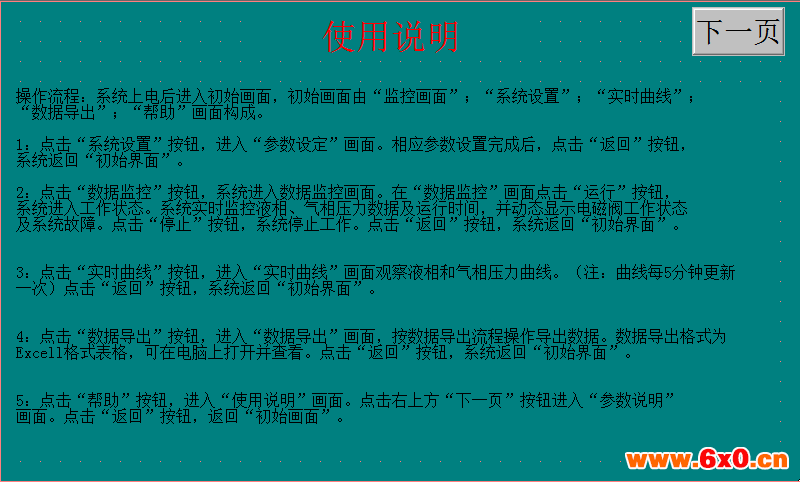

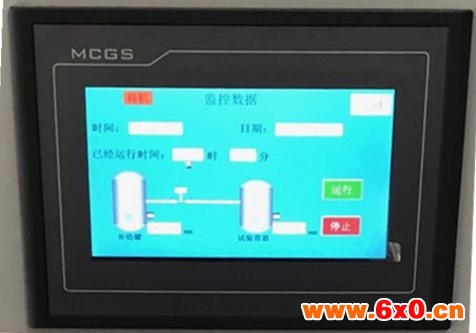

通用7寸触摸屏操控界面
三 真空比例调节阀
真空比例调节阀是由多弹簧执行机构和调节阀组件组成,公称通径由20至300mm,公称压力1.6MPa,使用温度范围由-200℃~50℃。它以压缩空气为动作力,接受标准信号4~20mADC,将此转为与输入信号相对应的上下位移,改变阀门的开度位移,从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。
产品特点
1、采用平衡型阀芯,不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、采用自对中无螺纹卡入式阀座结构和模块化设计, 阀门拆装方便。
5、调节切断型可采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
6、波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数KV | 直线 | 7.6 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 |
等百分比 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
执行机构型号 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | |||||||
反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | ||||||||
额定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 | |||||||||||
流量特性 | 直线 等百分比 | |||||||||||
法兰标准 | GB/T9113 、 JB/T79 | |||||||||||
阀体材质 | 碳钢WCB(阀芯、阀座不锈钢304)、不锈钢304、316、珞钼钢等其它特殊材质可定做 | |||||||||||
允许泄漏量 | 0.01%×阀额定容量(硬密封)、零泄漏(软密封) | |||||||||||
作用方式 | 气关式 气开式 | |||||||||||
信号范围Pr(KPa) | 20-60、20-100、40-200、60-100、80-240 | |||||||||||
气源压力Ps(MPa) | 0.14、0.25、0.28、0.40 | |||||||||||
输入信号 | 0~10V .DC或4~20mA.DC | |||||||||||
输出信号 | 4~20mA.DC(添加功能) | |||||||||||
使用环境 | 环境温度-20~70 ℃ 湿度 定位器:≤ 95% | |||||||||||
其它功能 | 防护等级:IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:添加 |

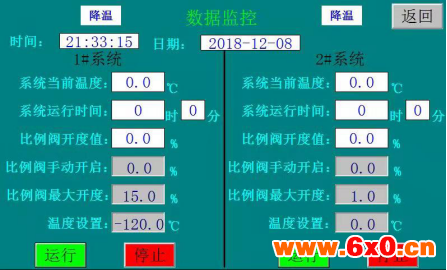

比例阀双系统设置及监控界面

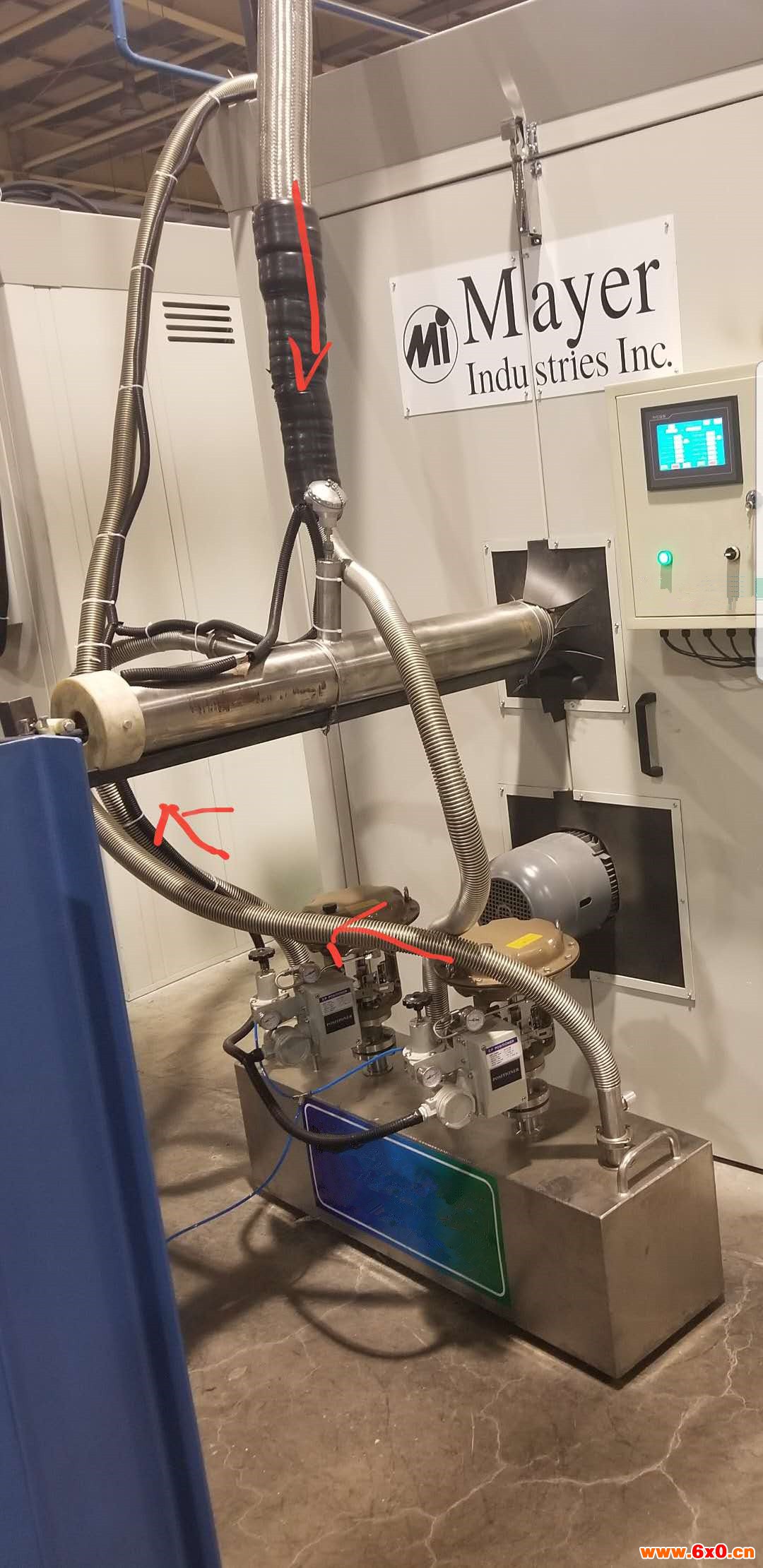

集成客户设备 比例阀及PLC控制系统

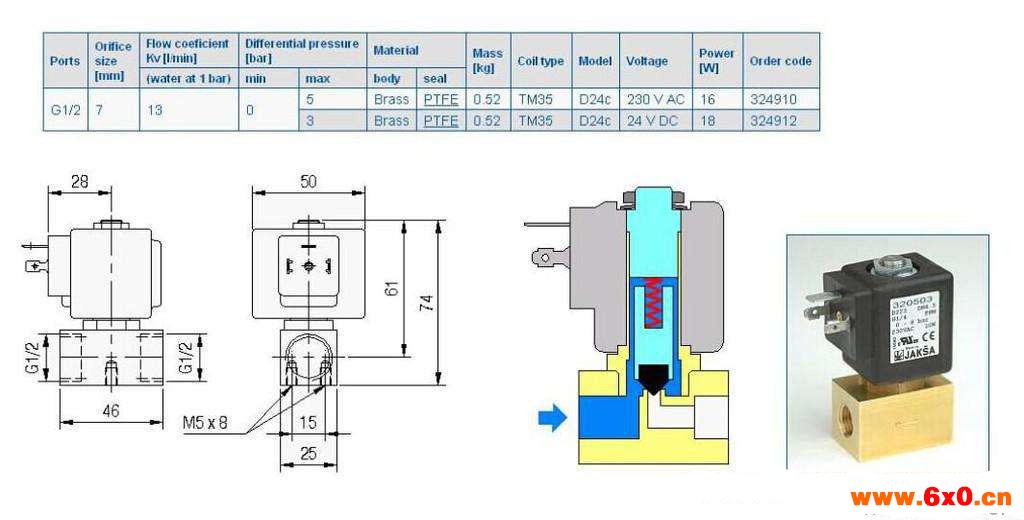

四 进口超低温电磁阀
规格型号:Z10B
阀体材质:304不锈钢/黄铜
连接方式:G3/8(其他连接方式可定做)
公称尺寸:DN10
电源电压:DC24V(DC12V AC110V AC220V)
工作压力:3MPA(其他压力可协商定做)
介质种类:液氮、液氧、液化气,低温介质
介质温度:-200℃
控制方式:常闭(常开)
五 数显远程液位计

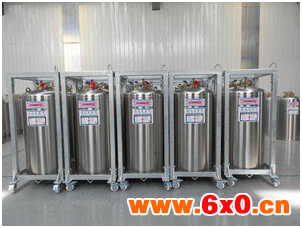

六 液氮罐供液
七 客户案例示意图

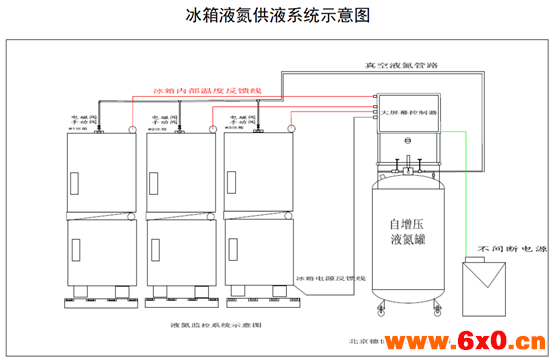

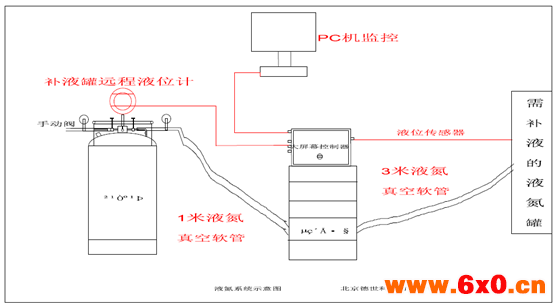

客户案例示意图一
客户案例示意图 二
客户案例示意图 三
