搏力谋BELIMO蝶阀安装维护说明及建议

搏力谋BELIMO蝶阀安装维护说明及建议
安装前准备工作 1. 校对蝶阀铭牌上的材质、型号，确保适用于所安装的系统；
2. 执行器应在安装前与蝶阀装配好并进行校准，更好地调整阀板-阀座的密封性。
3. 清理管道内部和管道连接法兰表面，任何异物如铁锈，管垢，金属夹，焊渣等，将阻碍阀板的
移动并毁坏阀座和阀板间的密封橡胶。
4. 检查螺栓、螺钉是否适合连接法兰的螺纹及长度等。
5. 搏力谋橡胶阀座与O型密封圈一体成型，所以不再需要使用垫圈。

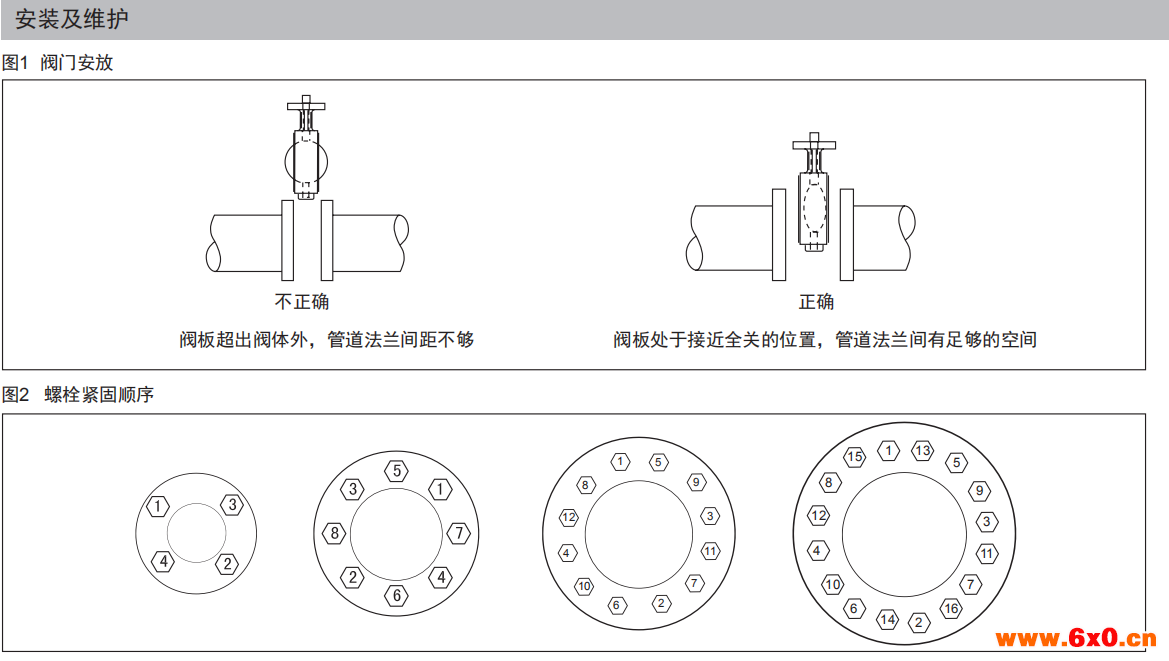

安装步骤 1. 安装蝶阀前须装好管道法兰并对中。在法兰间预留足够容纳蝶阀阀体的空间，蝶阀放入时不会
碰到法兰表面。(见图1). 务必小心操作，避免损坏阀板或阀座。
2. 检查蝶阀阀板固定于一个特定的开启位置，阀板边缘与阀座表面大约为开启角度10°(见图 2)。
3. 将蝶阀安放在法兰中间。注意吊起蝶阀时须使用吊孔或在阀颈处使用尼龙吊绳，禁止直接用安
装在蝶阀上的执行器或操作装置来吊起蝶阀。
4. 使蝶阀居中于法兰中间，然后插入螺栓来固定蝶阀的位置，但不要拧紧螺栓。
5. 小心的开启阀门至全开位置然后关闭阀门至全关位置，确认阀板动作无阻滞。确保阀板边缘不
会碰到连接的管道。
6. 用扳手按对角次序均匀地拧紧螺栓。特别注意不要拧得过紧，以防造成阀座严重变形，启闭扭
矩过大。(见图2)
7. 非常缓慢的关闭阀板，确保阀板与连接法兰留有间隙。将阀板转至全开位置，然后按图示拧紧
螺栓。(见图2)

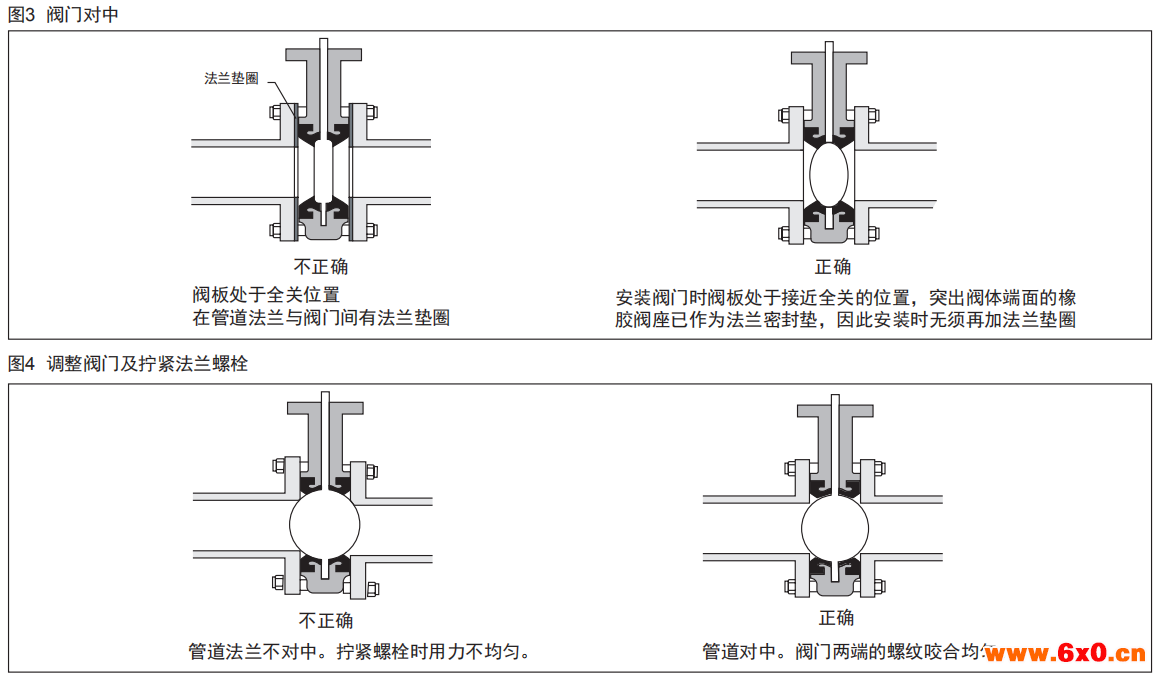

8. 将阀门转至全开和全关位置。检查执行器是否与阀板同步，并确保阀板边缘与连接法兰的间
隙。(见图3和图4)
9. 蝶阀安装完毕。

搏力谋BELIMO蝶阀在拆卸或拧松任何螺栓时须注意以下事项：
1. 确认管路已经排空且不承压；
2. 确认管内媒质，如未有毒或易燃性流体时应采取相应的保护措施；
3. 管路承压时不得拆除阀门上的执行器，以防阀板位置发生改变；
4. 拆卸时，确保阀板处于关闭位置。
日常维护 建议对电动蝶阀定期进行以下维护保养：
1. 驱动阀门从全开位置到全关位置，确保其运行正常；
2. 检查法兰螺栓的连接，如有松脱，将其拧紧；
3. 检查阀门及四周有无泄露，法兰表面和连接轴处有无泄漏点；
4. 检查管道，执行器接线和相关设备，排除任何故障。
