单螺杆泵的结构及工作原理

单螺杆泵的结构

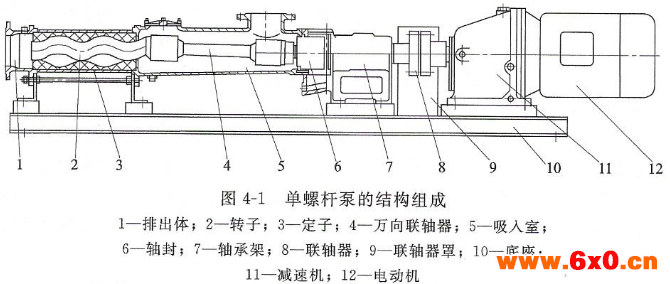

单螺杆泵的结构如图4-1所示，由螺杆（转子）、泵套（定子）、万向联轴器、泵壳及轴封等组成。

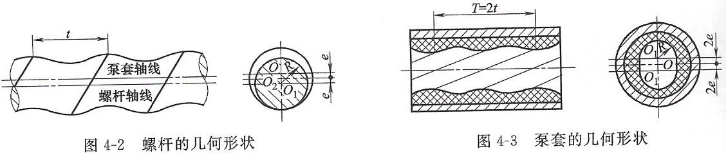

般单螺杆泵的螺杆是圆形截面，以其圆心与轴线的偏心距e为半径，以t为螺距，绕其轴线做螺旋运动而成的圆形截面螺旋形曲杆，如图4-2所示。其定子（泵套）的内孔是以长圆形截面绕轴线转动，同时以2倍转子螺距为导程（T=2e），轴向移动而成的双头螺旋孔(图4-3)。

单螺杆泵的工作原理

单螺杆泵工作时，转子（螺杆）在泵套的螺旋孔内做自转和公转的行星运动。螺杆的外表面与泵套的螺旋孔内表面相贴合构成密封线，在螺杆和泵套的螺旋槽之间形成数个互不相通的工作腔，当螺杆在定子螺旋孔内转动时，工作腔随螺杆的转动（自转和公转），以螺旋运动从泵的吸液端移向泵的排液端，同时其容积由小变大、再由大变小，完成输液过程。
