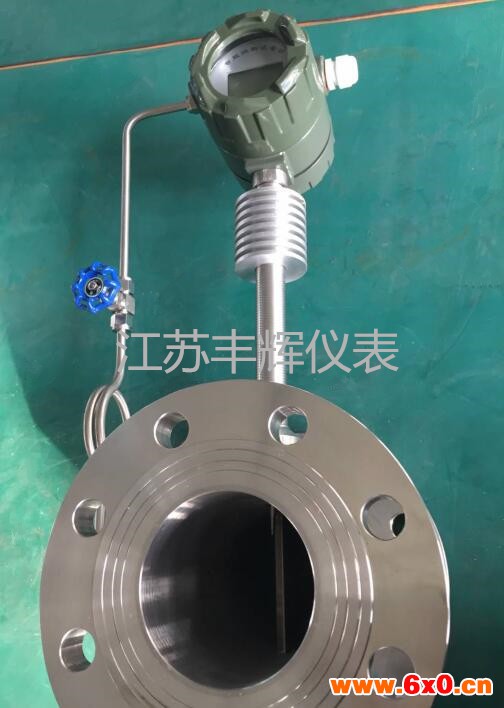

DN80蒸汽管道流量计

DN80蒸汽管道流量计

本产品采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触，所以仪表具有结构简单、通用性好和稳定性高的特点，分别为有源、无源二种，无源式不需外供电内置3.6V电池,电池使用寿命三年以上。

一、技术指标：
1、测量介质：液体、一般气体、天然气、蒸汽（饱和蒸汽和过热蒸汽）；
2、测量可能范围：雷诺数为5×103～7×106
3、正常测量范围：雷诺数为2×104～7×106
4、测量流速范围：液体0.5～7m/s 气体4～35mm/s   蒸汽7～70m/s
5、被测流体温度：-40℃～+350℃
6、被测流体压力：1.6、4、25MPa
7、准确度：1级、1.5级、0.5级（通过非线性修整方可达到0.5级）；
8、重复性：指示值的0.2%；
9、表体材料：ICr18Ni9Ti；
10、压力损失：△=1.2×r×V2×10-6 式中：△P-压力损失 r-被测的流体密度（Kg/m3） v-管内平均流速（m/s）
11、环境温度：-20℃～+55℃（特殊要求定货说明）
12、环境湿度：≤90%RH
13、大气压力：86-106KPa
14、外供电源：3.6～224VDC
15、内供电源：3～4.5VVDDC
16、工作电源：80/A
17、工作电压：2.7～3.6v
18、工作频率：0.1～3000H
19、信号输出：脉冲输出（外供电源）电流输出4～20mADC（两线制外供24VDC电源）脉冲输出与电流输出只能选一种方式。

DN80蒸汽管道流量计

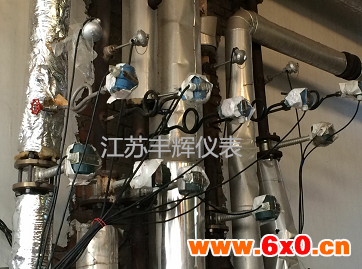

二、安装要求：
1.流量计对安装点上的上下游直管段一定的要求，否则会影响测量精度；
2.安装点上的上游有渐缩管，流量计上游应有不小于15D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段；
3.安装点上的上游有渐扩管，流量计上游应有不小于18D（D为管道直径）的等径直管段，下游应有不小于5D的等径直管段；
4.安装点上游有90°弯头或下行接头，流量计上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段；
5.安装点上游在同一平面上有90°弯头，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段；
6.流量调节阀或压力调节阀尽量安装在流量计下游5D以远处，若必须安装在流量计的上游，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段；
7.流量计上游若有活塞式或柱塞式泵，活塞式或罗茨式风机、压缩机，流量计上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。
