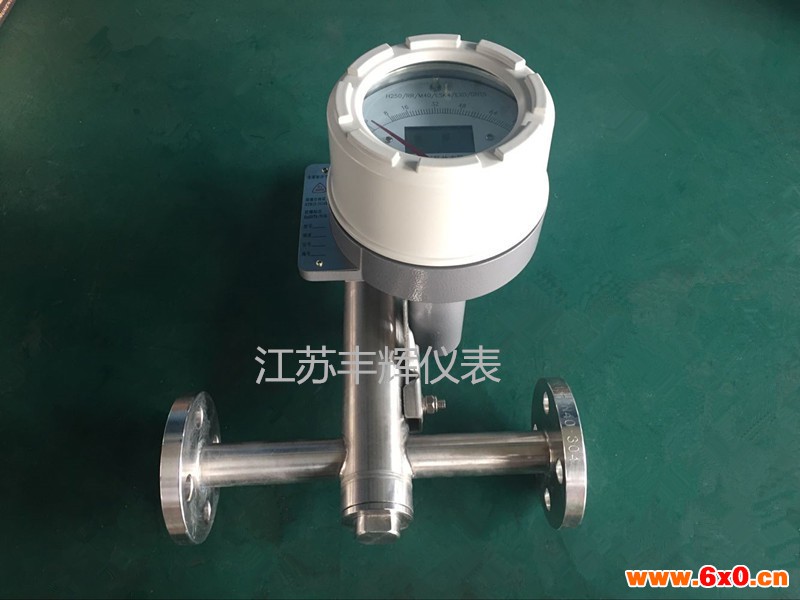

国产金属管浮子流量计

国产金属管浮子流量计

一、结构原理：
采用可变面积测量原理，用于连续测量封闭管道中的液体和气体的体积流量。是应用当代高新技术设计生产的新一代金属管浮子流量计，具有结构坚固可靠、适用温度范围广、精度高、极高性价比等特点，特别适用于低流速和小流量介质流量测量。

二、特点：
●适用于小口径和低流速介质流量测量。
●模块化组合设计，维修方便，正常使用免维护。
●单轴灵敏指示、非接触新型磁耦合结构，信号传输更稳定。
●双行、大屏幕液晶显示瞬时、累积流量，可带背光。
●智能型具有掉电保护、数据备份及恢复功能。
●全金属结构，抗震、耐压、耐温、防腐、使用寿命长。
●对于直管段要求较低。
●可用于易燃、易爆危险场合。
●三种供电方式可选：DC24V、AC220V、电池供电。

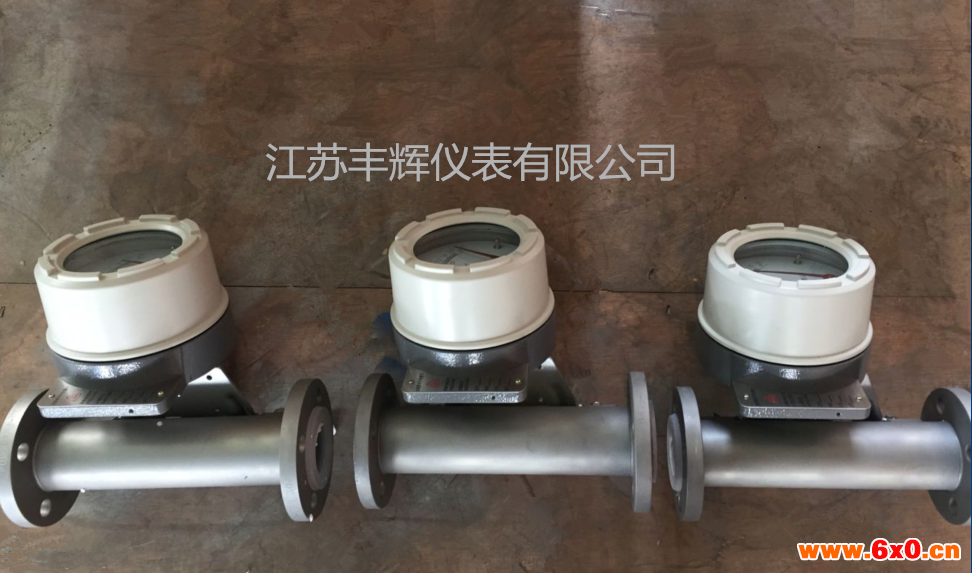

国产金属管浮子流量计

三、技术参数：
●三种供电方式可选：DC24V、AC220V、电池供电。
●量程比：10:1（特殊型20:1）
●准确度：1.5级、1.0级
●工作压力：DN15~DN50 PN4.0MPa
DN80~DN100 PN1.6MPa
●夹套压力等级：1.6MPa
●介质温度：标准型：-80℃~+220℃ 高温型：400℃；衬PTFE型≤85℃
●环境温度：指针型：-40℃~+120 电远传型：-30℃~+65℃
●介质粘度：DN15：≤5mPa.s(H15.1~H15.3):≤30mPa.s(H15.4~H15.9)
DN25:≤250mPa.s DN50~DN150:≤300mPa.s

四、安装：
1，金属管浮子流量计必须安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；
2，为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；
3，LZ金属管转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
4，如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
5，当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。
