重型回弹仪保养条件

来源:网络  作者:网络转载   2019-10-10 阅读:928



重型回弹仪保养条件:
回弹仪有下列情况之一时应进行常规保养:
●弹击超过2000次。
●对检测值有怀疑时。
●钢砧率定值不合格。

相关设备砌墙砖抗渗试验装置

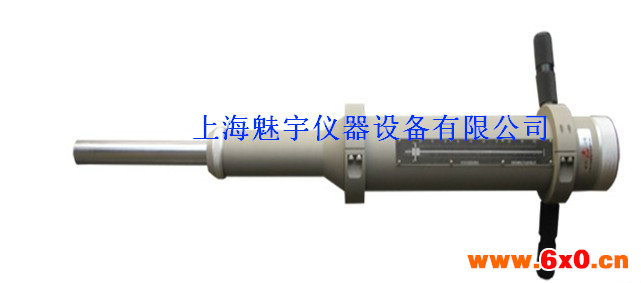

重型回弹仪简介:
本回弹仪符合GB/T9138-1988标准,主要检测大型、重型构件的强度,如水利工程、港口、铁路隧道、矿山、桥梁、公路重载路面及飞机跑道,一般建筑物基础梁的混凝土检测。中心导杆采用进口材料,精度高、耐磨损;壳体采用超硬铝,避免现场作业损伤仪器,延长使用寿命。



重型回弹仪参数:
●标称冲击动能:29.43J(3Kgf.m)。
●弹击拉簧刚度:1.6kg/cm。
●弹击杆球面曲率半径SR:53mm±1mm。
●回弹仪在钢砧上率定平均回弹值Rm:63±2。
●外形尺寸:105*320*680mm。
●重量:8Kg。



重型回弹仪保养:
●使弹击锤脱钩后取出机芯,然后卸下弹击杆(取出里面的缓冲压簧)和三联件(弹击锤、弹击拉簧和拉簧座);
●用汽油清洗机芯各部件,特别是中心导杆,弹击锤和弹击杆的内孔与冲击面。清洗后在中心导杆上薄薄地涂上一层钟表 油或缝纫机油,其他零部件均不得涂油;
●清洗机壳内壁,卸下刻度尺,检查指针磨擦力应为0.5-0.8N之间;
●不得旋转尾盖上已定位紧固的调零螺丝;
●不得自制或更换零部件;
●保养后应按要求进行率定试验,率定值应为80±2。



重型回弹仪检定:
回弹仪有下列情况之一时应送法定部门检定,检定合格的回弹仪应具有检定证书:
●累计弹击次数超过6000次。
●经常规保养后钢砧率定值不合格。
●遭受严重撞击或其他损害。
●新回弹仪启用前。
●超过检定有效期限(有效期为半年)。



原理:
混凝土回弹仪式用一弹簧驱动弹击锤并通过弹击杆弹击混凝土表面所产生的瞬时弹性变形的恢复力,使弹击锤带动指针弹回并指示出弹回的距离。以回弹值(弹回的距离与冲击前弹击锤与弹击杆的距离之比,按百分比计算)作为混凝土抗压强度相关的指标之一,来推定混凝土的抗压强度。



主要特点:
轻便(比同类产品省力2/3)、灵活、价廉、不需电源、易掌握、按钮采用拉伸工艺不易脱落、指针易于调节摩擦力,是适合现场使用的无损检测的优选仪器。





依据标准:
★《公路工程基桩动测技术规程(JTG/T F81-01-2004)》 。
★广东省标准《基桩反射波法检测规程(DBJ 15-27-2000)》。
★深圳地区《基桩质量检测技术规程(SJG 09-99)》。
★中华人民共和国建筑工业行业标准《基桩动测仪(JG/T 3055-1999)》。
★《基桩动态测量仪检定规程(JJG930—1998)》。
★《建筑基桩检测技术规范(JGJ 106-2003)》 。



参数:
★工作模式:独立工作。
★系统噪声电压(mV):≤2 。
★控制模式:工业级专用工控系统。
★动态范围(dB):184。
★显示器:640×480高亮度、真彩色液晶显示器。
★放大器频带(Hz):10Hz~10kHz。
★存储方式:512M CF卡。
★zui大存储长度:1024 。
★定点放大(倍):1、10、100三档可调。
★幅值非线性度:≤10%。
★浮点放大(倍):256。
★时间示值误差:≤1%。
★A/D分辨率(位):24位(16位A/D+8位浮点)。
★时间分辨力:5us。
★采样时间间隔:(ms) 5μs~65535μs连续可调。
★增益误差:≤1 dB。
★zui大采样长度:16k 。
★通道数:2 。
★触发方式:信号触发、外触发。
★两通道相位一致性:±3°。
★操作方式:光电旋钮+快捷键。
★两通道幅值一致性:≤3%。
★传输接口:标准USB。
★支持移动存储:通道间窜扰 ≤1%。
★交流:220V±10%。
★直流:+12V。
★连续工作时间:>5小时。
★加速度型(mv/g):3100 。
★整机重量:1.8kg(含内置锂电池)。
★速度型(mv/cm·s -1): 3300。
★整机体积:252mm′185mm′58mm 。
★加速度型:0.5~9000 Hz。
★温度:0℃~+40℃。
★速度型:35~1800 Hz 。
★空气湿度:<90%RH 。



特点:
★全新的小波分析处理,达国外先进水平。
★自适应浮点放大,波形不失真。
★一根桩可存储若干道信号。
★现场自动实时对检测波形进行平滑、积分、滤波、指数或线性放大等处理。
★可以对信号进行叠加平均,去除“噪声”信号,可随时查看叠加信号,剔除质量较差的信号。
★双通道同时采集,每根桩测试多个方位时,可以提高工作效率。
★文件按工程桩分级管理,直观、方便,可以方便地查看、添加、删除工程或桩的测试数据。
★可配接多种速度传感器和加速度传感器;
★仪器操作简单,一切从实际工程检测的需要出发,易学易用,几分钟即可学会使用;
★内置可充电锂电池,供电时间长(5小时以上),随时充电无“记忆”;
★体积小、重量轻,携带方便;
★P810采用标准的USB接口,支持移动存储;
★P810使用U盘对仪器内部软件升级,方便、可靠, Windows平台下的分析软件功能全面,界面友好;
★打印设置灵活,可以打印预览并输出处理结果;
★可以随时调用帮助系统,指导操作,查看相关检测规程;
★可生成检测报告。

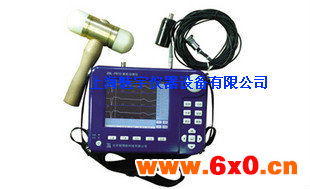

标准配置:
PP810主机,手锤1套,ICP加速度传感器1个,高阻尼速度传感器1个,外触发信号线1根,外接蓄电池夹1根,U盘、指南针各1个,钢卷尺1个,电源模块(AC/DC)1个,防水塑料仪器箱1个,分析软件光盘1张,P810使用说明书1本,软件使用说明书1本,合格证装箱单各1页,质保书一页。



配件:
长信号线,ICP加速度传感器,高阻尼速度传感器,力棒手锤,外触发信号线,电源模块(AC/DC),外接蓄电池夹,防水塑料仪器箱,P800数据传输线。



简介:
反射波法检测基桩完整性,判定桩身缺陷的程度及位置。



性能:
★体积小巧、重量轻方便携带,现场操作简单
★内置大容量锂电池,可连续工作6个小时
★加速度传感器、速度传感器都可使用
★采用专用传输软件,数据输出安全可靠
★配备WINDOWS操作平台的分析处理软件,功能全,可自动生成检测报告
★全新改版低应变分析程序,可实现多钟模式打印,信息统计表和曲线图可直接生成Word报告。



操作规程:
1、岗位安全职责
★负责日常例行保养,对仪器进行充电、擦拭保养,传感器例行检查,并做好记录。
★严格按安全技术交底和操作规程实施作业。
2、岗位任职条件
★接受过良好专业安全技术及技能培训。
★持证上岗。
3、上岗作业准备
★接受安全技术交底,清楚其内容,包括:桩长、桩径、混凝土设计强度、工程地质情况以及施工单位施工记录等对试验有影响的各种因素。
★检查仪器运转情况,以保证检测数据的真实可靠。
★将仪器和传感器连接好,在基准桩或地面上测试检测信号,经测试信号良好,方可将设备带往工地进行试验。
4、安全操作规程
★检测人员到达检测现场后,要对桩基情况先进行了解,决定采用何种传感器和何种击振方式进行试验。
★试验前要对桩头进行处理,桩头混凝土不应有松动或离析情况,应为平整和良好混凝土面,测试点要用磨光机打磨一个5cm的平面,要求平面水平光滑。
★等桩头处理完毕,连接仪器和传感器,将传感器用黄油、橡皮泥等粘性耦合剂粘结在桩头测点上,并压紧。
★打开主机,设置各项参数,并做好各项原始记录。
★要求击振人员敲击桩头指定部位,观察采集信号,在采集到四条相似信号时停止敲击,并对信号进行初步分析,发现虚假或异常信号及时复测。一般每个桩采集2~4组信号,分别保存,对于大直径或重要部位桩基,可多布测点。
★对于存有疑问的信号,可采用变换测点和变换击振物品的方法予以验证。
★试验完成后将仪器、传感器擦拭干净放入仪器箱。收集所有与试验有关资料,返回试验室进行数据处理工作。
5、其他注意事项
仪器和传感器为精密仪器,在运输和使用时要注意防震、防潮,现场使用时要注意防止太阳暴晒。
