欧姆龙模拟定时器的特点以及方案分析设计

特点：

1、本装置的时间系统完全采用模拟电子技术作为核心，它的精度稍低于用晶振为时钟源经大量的数字分频获得的数字时钟，但其成本大大降低；
2、相对于数字时钟，它具有电路简单、成本低、制作方便易行、使用价值高以及技术含量高的特点，可以使参与者获得真知感悟。
3、调试操作简单、工作可靠稳定、重复性好。 性能参数 由四个（K1、K2、K3和K4）乒乓二掷（位）钮子开关，完成1~16分钟时间设定，定时精度≤±1%。 电路组成 由有源线性反相积分放大器、电压比较器声光闪烁告警及其控制电路等组成，如图1所示：

方案分析设计部分
通过lm374输入脉冲信号，在通过74LS00对电路实行倒计数。电路开始运行  时，只正常显示，通过四个开关，对电路进行控制，然后开始计时，判断时间

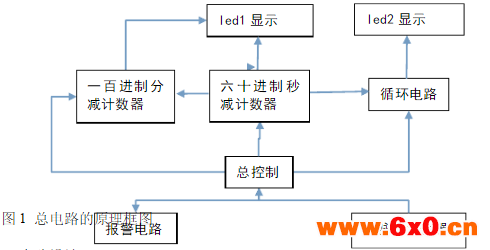

时间是否完成，没有则继续显示、否则，发出警报。运行状态用二个LED灯表示，绿LED亮表示计时，红LED闪亮表示结束。报警电路采用蜂鸣器，时间为0时，蜂鸣器响。用数码管表示计时时间，计时方式对过程作时间显示。在时间是由用户拔动开关进行设置，并设置复位键，显示过程可对时间进行复位，其原理框图如图1所示

电路设计
1.秒脉冲发生器 秒脉冲发生器可以由一个集成的lm324构成，当电源接通后，VCC通过对R4、R5向电容充电。电容上得到电压按指数规律上升，当电容上的电压上身到 2/3VCC时，输电压VO为零，电容放电。当电压下降到1/3VCC时，输出电平为高电平，电容放电结束。这样周而复始便形成了振荡。我们要的周期是1秒，频率是1赫兹。周期T可以由下面的公式可知： T＝(R4+2R5)C2ln2 其中R4=R5=48KΩ,C1=0.01μF,C2=10μF，把数据带入T=(R4+2R5)C2ln2，得T=1s，即周期为一秒，输出1HZ的信号，电路如图2所示：

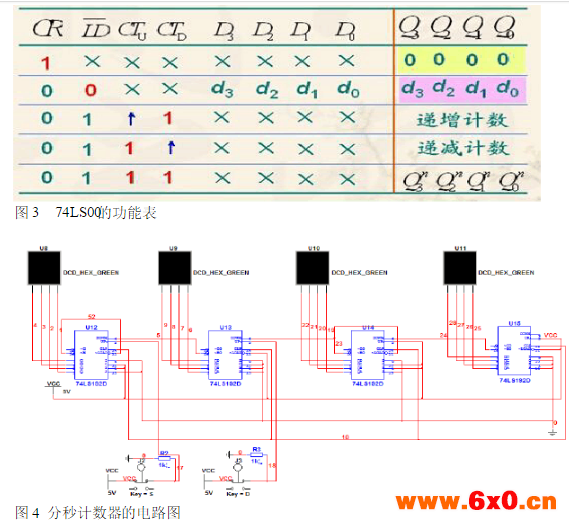

2. 一百进制分计数器和六十秒计数器的设计 一百进制分计数器和六十秒计数器的原理是一样的，不同的只是它们的输入脉冲和进制不同而已，我们用四片74LS00来实现分计数和秒计数功能，其中74LS00的功能表如图3所示。我们要的只是减计数，所以我们把它的UP端接到高电平上去,DOWN端接到秒脉冲上；秒十位上的输入端B、C端接到高电平上，即从输入端置入0110（十进制的6），秒十位的LD端和借位端BO联在一起，再把秒个位的BO端和秒十位的DOWN联在一起。当秒脉冲从秒位的DOWN端输入的时候秒计数的192开始从9减到0；这时，它的借位端BO 会发出一个低电平到秒十位的输入端DOWN，秒十位的计数从6变到5，一直到变为0；当高低位全为零的时候，秒十位的BO发出一个低电平信号，DOWN为零时，置数端LD等于零，秒十位完成并行置数，下一个DOWN脉冲来到时，计数器进入下一个循环减计数工作中。对于分计数来说，道理也是一样的；只是要求，当秒计数完成了，分可以自动减少，需要把秒十位的借位端BO端接到分计数的DOWN端作为分计数的输入信号来实现秒从分计数上的借位。我们可以利用分计数的UP端来进行外部置数，当把它们各接到一个低触发（平时保持高电平，外部给一个力就输入一个低电平）的脉冲上 就可以实现从0－9的数字输入，电路如图4所示。
