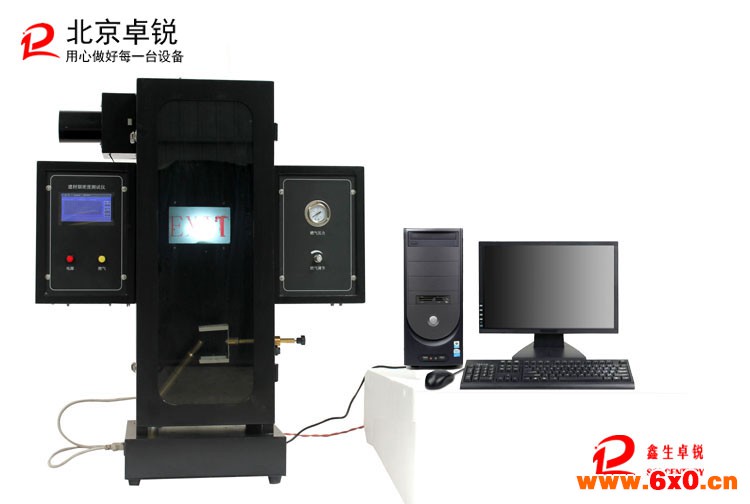

浅析JCY-3A型建材烟密度测试仪（触屏+电脑设计）

浅析JCY-3A型建材烟密度测试仪（触屏+电脑设计）JCY-3型建材烟密度测试仪是根据国家标准GB/T8627—2007《建筑材料燃烧或分解的烟密度试验方法》所规定的技术条件而研制的。该产品相对于原来的利用单片机技术实现测试功能的仪器，更具有以下特点：北京鑫生卓锐科技有限公司烟密度
1)双控制方式，可在触摸屏上控制操作，也可以在电脑上操控，操作方式可任意切换!一台设备可同时几台电脑操作，可几台电脑同时在线，可实现局域网共享
2)主辅燃烧器可自动旋转，定位准确。
3)每台设备配备三块标准滤光片，对光源校对的数据，具有代表性。
4)该仪器结构设计合理，操作维修方便，适用于建筑材料及其制品、固体材料燃烧静态产烟量的测定。

二、主要技术指标
1. 对于试件的大烟密度（MSD）和烟密度等级（SDR ）： 0-100% 连续可测，自动计算；
2. 用标准虑光片校正误差不大于3% ； 每台设备配备三块标准滤光片，对光源校对的数据，具有代表性；
3. 本生灯工作压力（210±5） KPa ；
4. 本生灯对试样施加火焰4min ；
5. 燃烧灯：为本生灯，长度260mm，喷嘴直径0.13mm，与烟箱成45°角；
6. 光电系统：光源为灯泡，功率15W，工作电压6V；
7. 排风系统：本机器装有强力排风扇，试验完后，能将废气排出室外；
8. 烟密度测量范围：0 ~ 100%；
9. 烟密度测量准确度：±3%；
10. 接收器：为硅光电池，透光率0%为无光线通过，透光率100%光无遮挡完全通过；
11. 主燃烧器工作压力：276KPa（可调）；
12. 自动计时，自动点火，自动排烟；光通量可分阶段性线性校正试测试数据更准确；

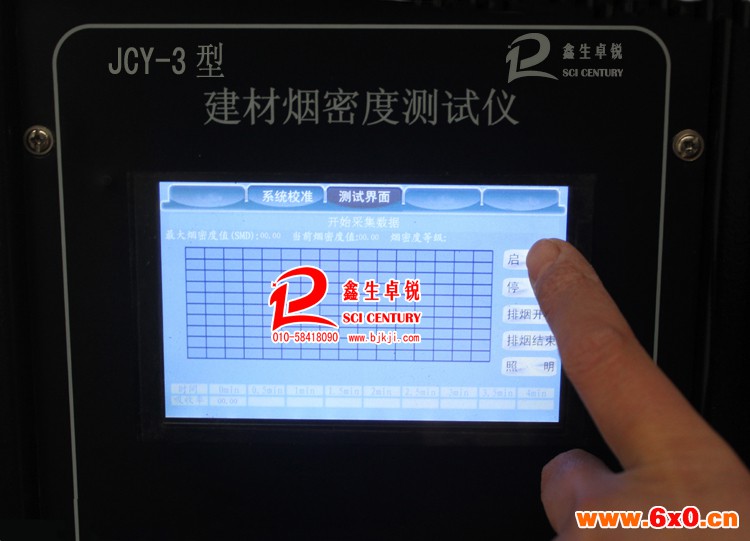

13. 触摸显示屏：

a. 尺寸：5寸 有效显示尺寸 长11cm 宽6.28cm；
b. 分辨率：800 * 480
c. 通讯接口 RS232、3.3V CMOS或TTL、串口方式
d. 储存容量:1G
e. 采用纯硬件FPGA驱动显示，“零”启动时间，上电即可运行
f. 采用M3+FPGA架构，M 3负责指令解析，FPGA专注TFT显示，速度和可靠性均同类方案
g. 主控制器均采用低能耗处理器，自动进入节能模式
14. 长*宽*高 740*500*高900（mm）摘自：北京鑫生卓锐科技有限公司技术服务部。
