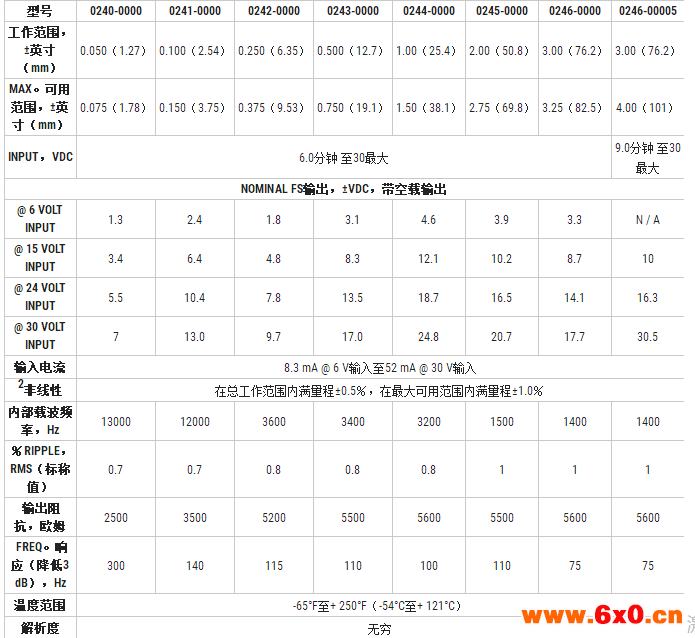

TRANS-TEK传感器024系列选型表

TRANS-TEK 240系列DC-DC LVDT是一个集成封装，由精密线性可变差动变压器，固态振荡器和相敏解调器组成。

该传感器具有出色的线性度，无限分辨率和高灵敏度。输入和输出电路彼此电气隔离并与线圈组件外壳电气隔离，使其可直接用于浮动或接地回路系统。直流指示器，记录器和控制系统通常可以由大直流输出直接驱动。当在线圈组件内轴向移动时，芯在输出中产生与位移成正比的电压变化。

主要特点：范围从±0.05“到±4.0”，6至30 VDC励磁，非线性<0.5％，不锈钢结构。

使用注意事项：
1.必须遵守激励极性才能正常工作。逆转不会损坏设备。
2.正常运行所需的最小负载阻抗为50 KOhms。
3.输出极性在null的一侧为正，在null的另一侧为负。
4.传感器校准为24 VDC。
5.当磁芯向引线端移动时，蓝色引线相对于绿色引线更为正面。

TRANS-TEK传感器024系列选型表

芯部由柔软的高磁导率铁镍合金制成。非磁性不锈钢用作延伸杆材料。核心组件的尺寸适合在LVDT的最大工作范围内使用。选项0和1之间的差异是核心外径。对于具有一些径向移动的应用，应考虑使用较小的OD芯，以防止接触线圈的内径。较小的纤芯直径会略微降低灵敏度（<5％）。

选项2和3仅为核心，两端用1-72个UNF-2B螺纹攻丝，如图2中的尺寸图所示。当需要单独的延长杆时，这些应该用于应用中。选项2和3之间的区别是外径。

型号0246-00005只有一个核心组件可用。该装置的设计工作在±4.0英寸（±102毫米）的最大可用行程。

240系列的高压型适用于非导电和非腐蚀性流体或压力高达5000 PSI的气体。通风外壳消除了环境与传感器内部之间的压差，允许快速和极端的压力变化而不会损坏或降低性能

X0001    防溅 - 通过非引线端的附加垫圈保护设备免受冲洗环境或室外应用。适用于型号0242-0000_至0246-0000_
X0004    将延长杆的长度修改为用户指定的长度; 指定为维度E.
X0007    提供±0.25％满量程的最大非线性
X0010    电缆终端; 8英尺4导体，＃22 AWG。，PVC电缆; 温度范围变为0°F至175°F（-17°C至+ 79°C）
X0011    提供偏移和缩放输出电压; 包括特殊连接器和配对连接器; 仅用于1兆欧或更大的负载阻抗; 必须指定输入电压和缩放参数
X0023    安装第二个钎焊延长杆
X0025    端接在一体式连接器类型MS3101A-14S-5P; 连接器适配器有1.00“OD; 包括配对连接器
X0036    焊接无引线端，增强防溅性; 适用于型号0242-0000_至0246-0000_
X0040    电缆终端 - 扩展温度范围; 8英尺4导体，＃22 AWG。，铁氟龙电缆; 温度范围升至-65°F至+ 250°F（-55°C至+ 121°C）
