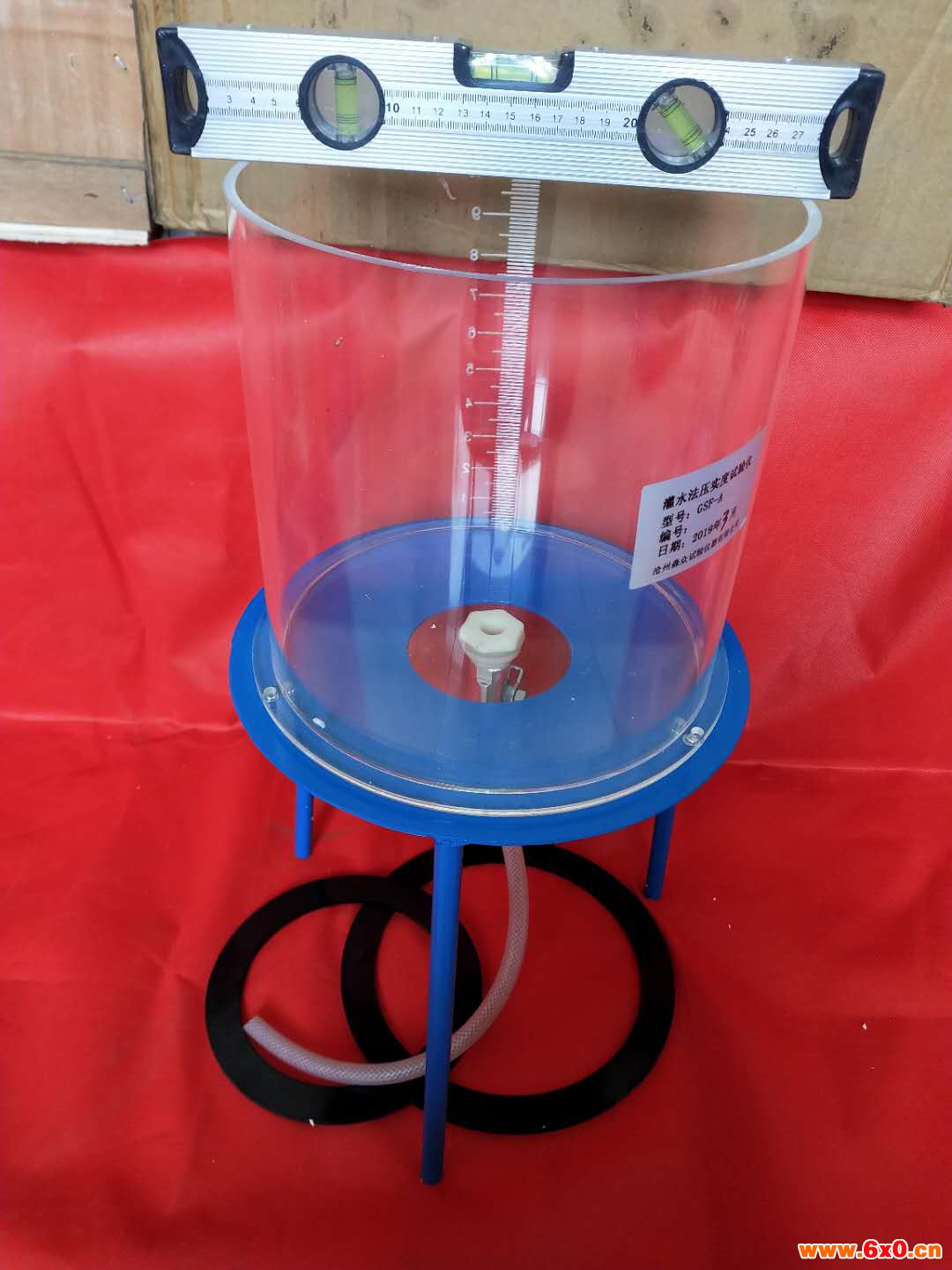

河南压实度灌水法密度测定仪储水筒图片

适用于现场测定粗粒土和巨粒土密度的快速检测，根据试筒中灌入水的体积，计算出试筒内材料的比重，从而计算出压实度值。

符合标准：JTG E40-2007《公路土工试验规程》中的T0110-1993标准

技术参数：

1、试筒直径200mm，试筒高度350mm;
2、最大盛水量10000ml;
3、精度±25ml

一、实验步骤
1.在整平后的地表，将座板固定。将聚乙烯塑料膜沿环套内壁及地表紧贴铺好。记录储水桶初始水位高度，注水入座板至刚满不外溢为止。记录储水桶水位高度，计算座板部分地体积。
2.内下挖至要求深度，将落入坑内的试样装入盛土容器内，并测定含水量。
3.修整坑壁，将塑料薄膜沿坑底、坑壁紧密相贴地铺好。
4.记录储水筒内初始水位高度，注水。当水面与环套的上边缘齐平时关闭注水管，持续3～5min记录储水筒内水位高度。

二、计算细粒料与石料应分开测定含水量，按下式求出整体含水量：ω＝ωfρf＋ωc（１－ρf）

式中：ωf——细粒料部分的含水量，％；
ωc——石料部分的含水量，％；
ρf——细粒料的干质量与全部材料干质量之比。
细粒料与石块的划分以60mm粒径为界。

按下式计算座板部分的容积：V1＝(h1－h2)Aw

式中：V1——座板部分的容积,cm3
Aw——储水筒断面积cm2
h1——储水筒内初始水位高度,cm;
h2——储水筒内注水终了时水位高度,cm.
按下式计算试坑容积 V＝(H1－H2) Aw—V1
式中：V——试坑容积，cm3
H1——储水筒内初始水位高度cm
H2——储水筒内注水终了时水位高度cm
按下式计算湿密度：ρd=mp/V

式中：mp——取自试坑内的试样质量，g
