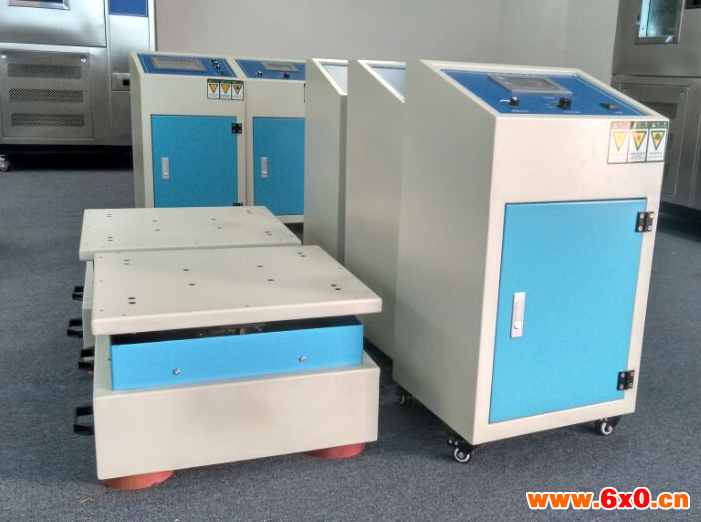

XYZ轴三向振动试验机
一、XYZ轴三向振动试验机产品特点:电磁振动试验系统,广泛用于国防,航天,航空,通讯,电子,汽车摩托车,家电等行业,该类型设备适应发现早期故障,模拟实际工况考核和结构强度试验,本系列产品应用范围广泛,适应面宽,试验效果显著,可靠等特点.
二、XYZ轴三向振动试验机用途: 振动测试的要义在于确认产品的可靠度以及将不良品在出厂前筛检出,并评估其不良品的失效分析以期成为一个高水准.高信赖度的产品.
三、主要功能:正弦波、调频、扫频、可程序、倍频、对数、调幅、最大加速度、时间控制,简易定振幅,简易定加速度.
四、主要技术参数:
频率范围 | 垂直 | 水平 | 垂直+水平 |
50HZ(定频) | HE-LD-Y-50 | HE-LD-X-50 | HE-LD-YX-50 |
1~600HZ(变频) | HE-LD-Y | HE-LD-X | HE-LD-YX |
1~3000HZ | HE-LD-Y-3 | HE-LD-X-3 | HE-LD-YX-3 |
1~5000HZ | HE-LD-Y-5 | HE-LD-X-5 | HE-LD-YX-5 |
1. 工作台尺寸(L*W):50cm*50cm
2. 振动波形:正弦波;半弦波
3. 频率解析精度:0.01Hz
4. 扫描解析精度:0.01Hz
5. 振幅(p-p) :0~5mm
6. 最大加速度:10g(加速度、频率、振幅是相互影响)
7. 最大试验负载:100KG
8. 时间控制:任何时间可设(秒为单位)
9. 精密度:频率可显示到0.01Hz,精密度0.1Hz
10. 电源电压(V):220±20%
11. 如需看出振幅、波形、加速度、最大加速度准确数字需另购测量仪。
- 所有数据以空载测试为准
- 计算公式:1G=0.002xF²xD 1g=9.8m/s²
F:频率(单位HZ) D:振幅 G:加速度
