PILZ继电器750103PNOZS3

PILZ皮尔兹安全继电器750103 PNOZ紧凑型

功能描述
} 2+单通道操作：输入电路无冗余，启动时接地故障
检测电路和输入电路。
}双通道操作，不检测接触点短路：冗余输入
电路检测PNOS S3
-起动和输入电路中的接地故障，
-短路电路在输入电路，并与监控启动，在启动电路。
}In2-双通道操作，检测跨触点短路：冗余输入电路，检测PNOZ s3
-起动和输入电路中的接地故障，
–在输入电路中短路，在监视启动时，在启动电路中也短路，在输入电路中跨触点短路。
自动启动：一旦输入电路被关闭，单元就激活。
一旦输入电路和启动电路闭合，手动启动单元就起作用。
监控开始下降沿：单位是活动一次
-输入电路闭合，然后启动电路闭合并再次打开。
-一旦闭合电路，启动电路闭合，然后再次打开。
}以上升沿监视启动：一旦输入电路关闭，并且一旦在等待时间已经过去之后启动电路关闭，则单元是活动的(参见技术去尾)。

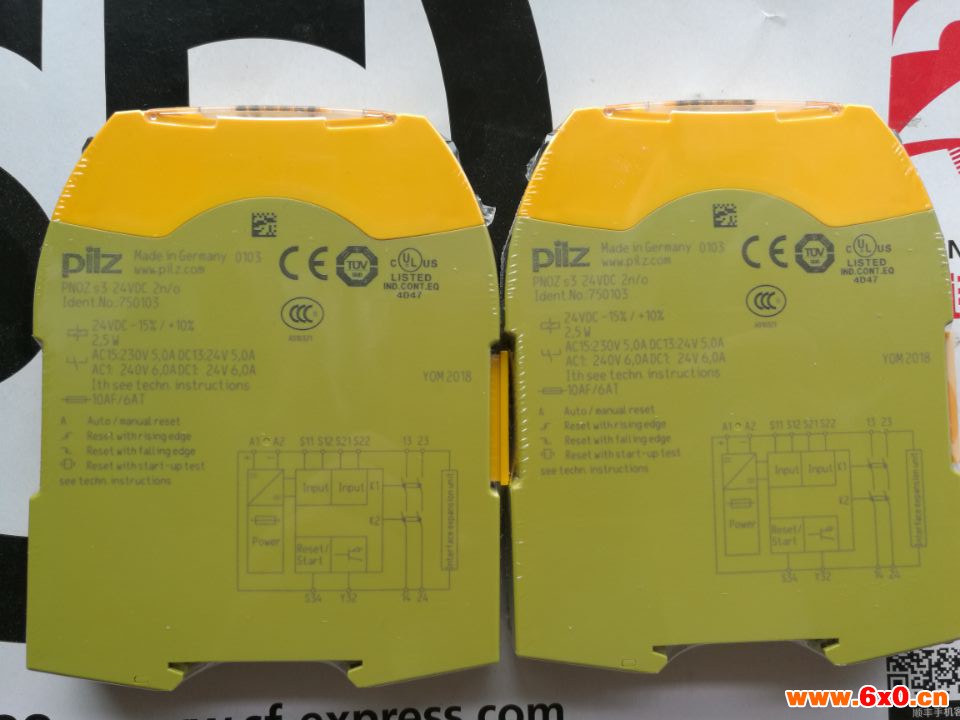

2 PNOZ S3 750103 实物图

2PNOZ S3 内部接线图

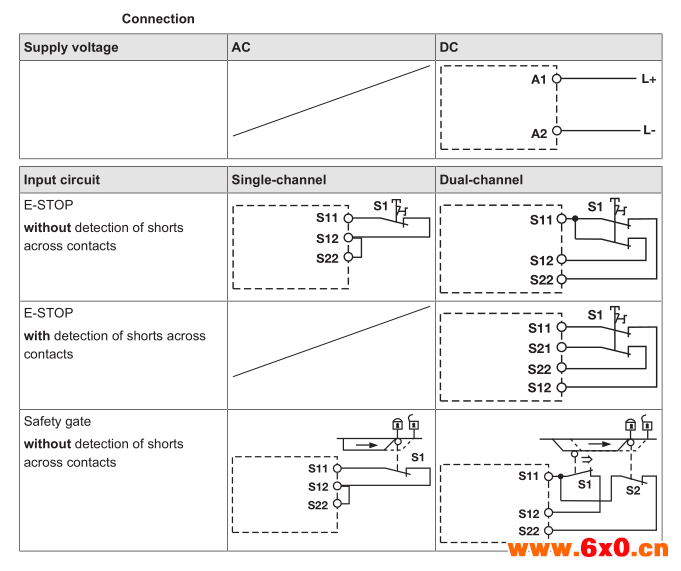

3 皮尔兹安全继电器750103输入电路
