蝶式引伸仪概述

蝶式引伸仪概述：
系属机械接触式位移计，适合用来测量材料的各种不大的位移，从而获取材料的某些机械力学性能的指标。构造简单、使用方便、工作可靠、适应性好、经济耐久、而且可以重复使用，并可通过增大标距来提高测量的灵敏度。 该仪器重量轻，读数清晰、结构紧凑，可按照不同精度要求选用百分表和千分表。因此该仪器在材料试验中是必备而理想仪器。

相关设备水泥负压筛析仪

蝶式引伸仪主要规格：
■夹持试件大尺寸：圆柱试件直径0－25mm板状试件厚度δ0－25mm。
■标距尺寸范围：30－80mm；30－120mm；30－250mm。
■配用量表：
 百分表：测量范围：0－3mm 分度值：0.01mm
 千分表：测量范围：0－1mm 分度值：0.001mm
■配用表精度等级：1级

蝶式引伸仪保养要点：
■是铝合金材料制做，又配备精密量表，使用时，必须小心轻拿轻放。
■量测头、上、下刀口要保持清洁，用后擦净，涂上防锈油，套上刀口防护罩，放入盒内。
■的下刀口由两锥体支承，出厂时已调整好不得随便调整。
■在被测试件的变形超过大量程时，必须卸下，停止使用，以免损坏仪器。
■当使用簧帽调整弹簧夹紧力时，在仪器使用后，必须把簧帽退回原始位置

蝶式引伸仪主要用途：
主要用来测量金属金属材料和一些非金属材料的某些机械力学性能。可配合试验机来测定材料的位移或应变，通过换算可求得材料的弹性模具及屈服强度。并能用于钢筋张拉工艺的变形控制。可以在各种不同的符合下使用，在室内外均可使用商量的实纤维变形，不需修正。因此，广泛应用于工业位移或应变的测量分析及控制。特别对螺纹钢筋的机械力学性能的测量更为优越。

蝶式引伸仪结构与原理：
主要由三部分组成：感觉变形部分、传递部分、指示部分。
■感受变形部分：主要由上刀口和下刀口组成。并直接与试棒接触。上刀口可在标杆上下移动。在选择位置上固定。下刀口可绕自身中点转动。上下刀口的横向移动是通过套在导杆内的弹簧在导向套内移动来实现。上下刀口之间的纵向距离就是试样的标距长度，横向距离就是试样的直径变化范围。上下刀口具有较高的硬度和耐磨性。
■传递部分：把变形传递到量表通过表装在左右主体的两活动下刀口来实现的，活动下刀口的一端是60度尖角。另端镶有尖，均经淬硬处理。活动下刀口分别被支承在旋入左、右主体的螺轴锥尖上，形成等臂杠杆，两支承点的配合情况影响量表的灵敏度，而1:1有臂长比关系将直接影响量表的数值。引伸仪工作时，传递部分的任务是将试样标距范围内的变形量传递到配用量表上，通过指针的转动直观反映出来。
■指示部分：该形型式的引伸仪配用的两只量表，（分度值为0.01mm 的百分表或分度值为0.001 mm的千分表）可按不同精度要求选用。量表测杆的端部镶硬质合金片，经研磨光洁度达▽10以上。百分表按照GB1219～85检定规程：千分表按JB1079～75检定标准，检定合格。从图上可以看出，当上、下刀口紧卡在试件上时。在试件受力所产生的轴向位移，使活动下刀口绕中点转动，由于杠杆比为1:1，使量表反映出轴向位移数值来。从构造原理可知，对应变测量的灵敏度是可变的，灵敏度随标距的增大而提高，但此时仪器的量程变小，因为量表的量程是一定的。

使用方法：
■根据使用和实际需要，决定标距值和选用量表。
■调整正上刀口的位置，使上、下刀口间的距离等于标距值。
■松开紧固螺钉调整量表位置，使上刀口底面与底板上定位螺钉接触，尖与量表平面接触。测拉伸变形时，量表起始位置应在指针正向行程0.1mm以上。需注意，紧固量表时，要保证量表测杆能上下运动自如，不被卡住。入系重复使用，则不需每次试验都要调整量表位置。
■握住，压缩弹簧使两刀口分开，夹持在试件上，如嫌夹紧力不够，可调整连接板簧帽。
■入增加上刀口夹紧力时，需在标杆上使用夹紧架，其位置应尽量靠近上刀口处，夹紧力也可以通过簧帽调整。
■试件在标距范围内的伸长两取两表数值的平均值进行计算。

原理：

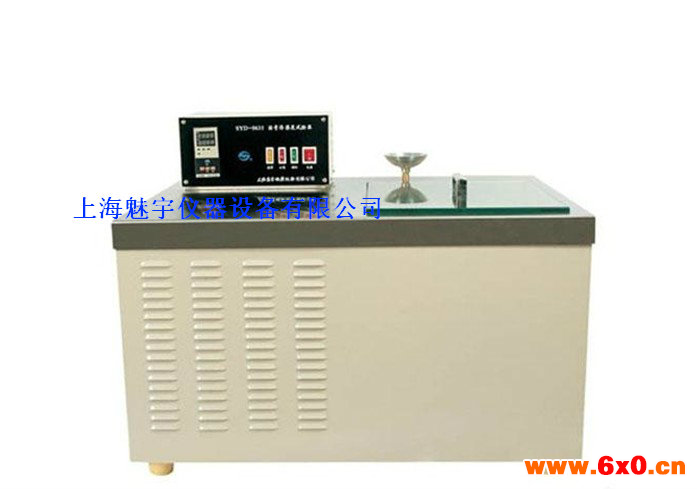

沥青的浮漂度是试样在规定的浮漂仪中，自放入一定温度的水槽内起，逐渐软化至被水冲破所需的时间，以s表示。非经注明，液体石油沥青蒸馏后，残留物的试验温度为50℃，煤沥青的试验温度为32℃或50℃。 本仪器在不做沥青的浮漂度试验时可作为恒温水浴使用。

简介：
本仪器是按照国家行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中T0631《沥青浮漂度试验》规定的要求设计制造的。适用于测定慢凝液体石油沥青蒸馏后残留物、煤沥青等材料的浮漂度。

参数：
●浮碟： 壁厚1.4mm±0.1mm，质量37.9g±0.2g。
●铜管： 壁厚1.4mm±0.1mm，质量9.8g±0.2g。
●环境温度：≤30℃。
●相对湿度：≤85%。
●整机功耗：不大于2000W。
●外型尺寸：长750×宽540×高580（mm）。
●仪器净重：30kg。
●工作电源：AC 220V（-5%～ 10%），50Hz。
●水浴容量：长370×宽300×高300（mm）。
●适用水量：28L。
●加热装置：电加热器，功率1300W。
●致冷装置：新型致冷压缩机。
●温控范围：5℃～80℃。
●控温精度：±0.1℃。
