1、试具B（标准试验指）第3.6.3条款
2、圆挡板试验指J（GB4706.1第20.2）
3、大挡板试验指（GB4706.3第20.2）
4、试具18（大儿童试验指）
     试具19（小儿童试验指）
5、试具13（试验销）第8.1.2条款
6、试具41（试验针）第8.1.3条款
7、防触电探针试验装置
8、试验指甲 第22.11条款图7

详细介绍如下：

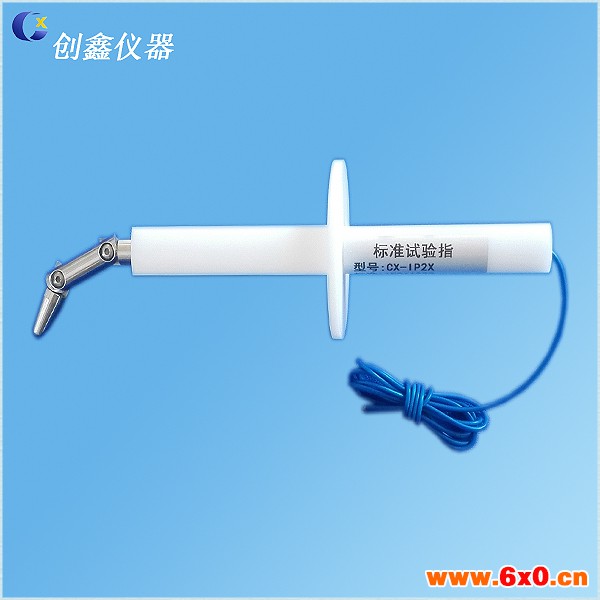

1、试具B（标准试验指） 第3.6.3条款

产品概述：

符合GB4706、GB2099、GB4943、GB4208IPX2、GB3883图1、IEC61032图2试具B、IEC950图2A、IEC60884、IEC60335、GB/T16842试具B、UL507、EN60529图1、UL1278图8.4等标准要求。用于防止手指触及或防触电检验的防护检验。

技术参数：
1、弯指直径：12 mm
2、弯指长度：80mm（三节总长度）
3、挡板直径：50mm
4、挡板长度：100mm
5、参考标准：GB4706.1-2005第8.1.1条、IEC61032：1997 图2

●可订制带10±1N推力。

2、圆挡板试验指 （GB4706.1第20.2）

试验时采用类似IEC61032中B型试验棒，但是用直径为125mm的圆挡板取代非圆形挡板，从试验指到挡板距离为100mm。

3、大挡板试验指 （GB4706.3第20.2）

用途: 试验指采用类似IEC61032的B型试验探棒，挡板则采用直径为125mm的圆挡板取代非圆形挡板，从试验指到挡板的距离为100mm, 标准试验指是进行家用和类似问题用途电器防触电保护试验的必备器具  。

规程: IEC60335-2-14, GB 4706.30-2002-11页。

出处: GB 4706.1-2005 家用和类似用途电器的安全通用要求:P61

4、试具18（大儿童试验指）

本儿童试验手指用于模拟大于36个月小于14岁的儿童是否触及危险部件。

技术参数：

1、弯指直径：8.6mm

2、头部半径：4.3mm

3、弯指总长度：57.9mm（三节，每节19.3mm）

4、节手柄直径：38.4mm

5、节手柄长度：101.6mm

6、第二节手柄直径：38.1mm

7、第二节手柄长度：451.6mm

8、参考标准：IEC61032：1997 图12、GB4706.21-2008

试具19（小儿童试验指）

本儿童试验手指用于模拟36个月及以下的儿童是否触及危险部件。

技术参数：

1、弯指直径：5.6mm

2、头部半径：2.8mm

3、弯指总长度：44mm（三节总长）

4、节手柄直径：25.9mm

5、节手柄长度：101.6mm

6、第二节手柄直径：25.4mm

7、第二节手柄长度：464.3mm

8、参考标准：IEC61032：1997 图13、GB4706.1

5、试具13（试验销）第8.1.2条款

技术参数：

1、探棒直径：头部3mm，尾部4 mm
2、探棒长度：15mm
3、挡板直径：25mm
4、挡板厚度：4mm
5、参考标准：IEC61032：1997 图9


6、试具41（试验针）第8.1.3条款

1、探棒直径：30mm
2、探棒长度：80mm
3、手柄直径：50mm
4、手柄长度：80mm
5、参考标准：IEC61032：1997 图16


7、防触电探针试验装置

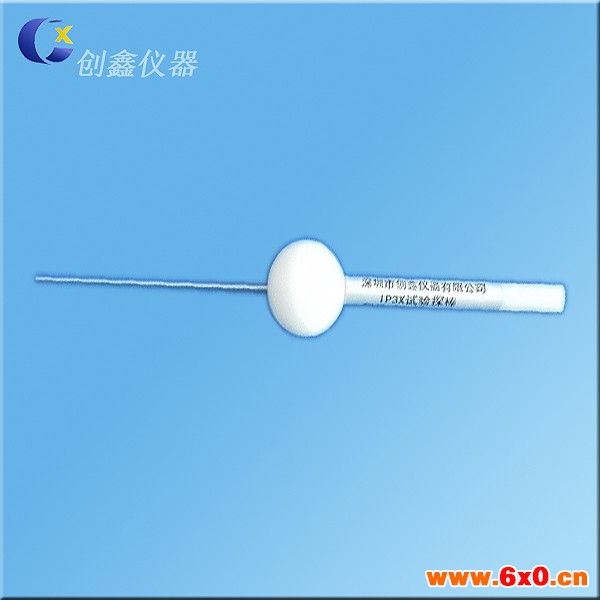

IP3X试验探针

技术参数：
1、探棒长度：100mm
2、探棒直径：2.5mm
3、档球直径：35mm
4、手柄直径：10mm
5、手柄长度：100mm
6、根据IEC61032图3(Test probe C) 、GB/T4208-2008表6

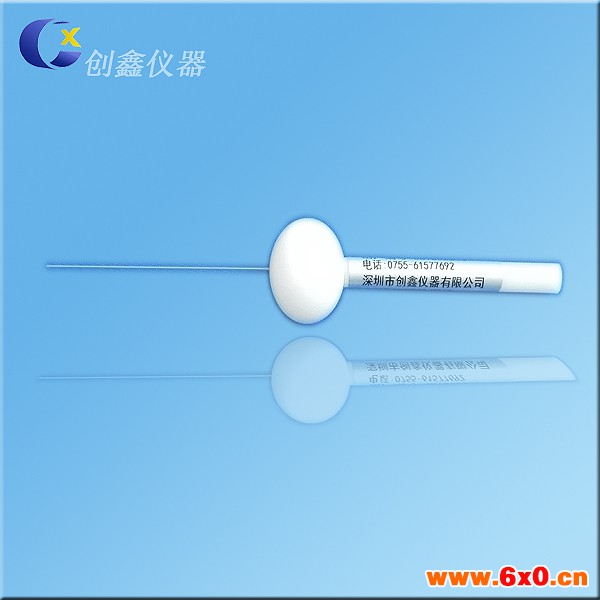

IP4X试验探针

技术参数：
1、探棒长度：100mm
2、探棒直径：1mm
3、档球直径：35mm
4、手柄直径：10mm
5、手柄长度：100mm
6、根据IEC61032图4(Test probe D) 、GB/T4208-2008表6

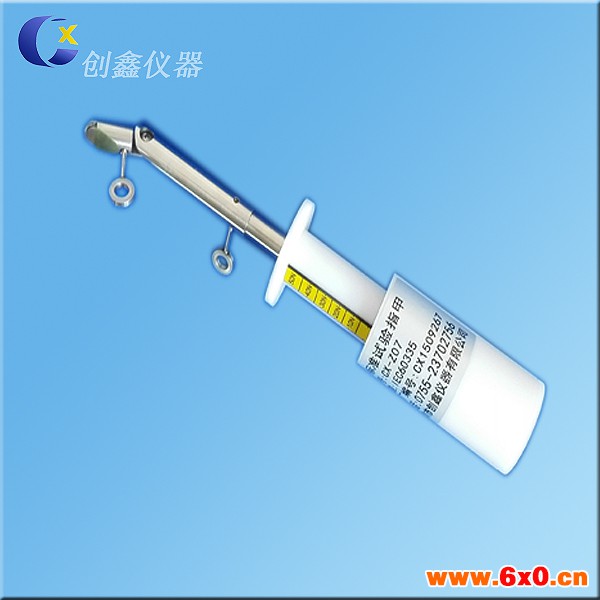

8、试验指甲 第22.11条款图7

基本简介：
1、根据GB4706.1-2005、IEC60335-1及 UL等标准制作而成。
2、试验指甲主要针对电击或接触运动部件的不可拆卸零件能否经受得住正常使用中出现的机械应力，达到规定防护等级进行测试的设备。

技术参数：
1、组成部分：指尖、指中、指座三部分
2、施加压力：10N、20N、30N
3、参照标准：GB4706.1-2005 图7、IEC60335-1图7
