GB/T2406氧指数检测法新旧标准的比较-极限氧指数测定仪分析

GB/T2406氧指数检测法新旧标准的比较-极限氧指数测定仪分析
    极限氧指数法检测的方法标准是《塑料燃烧性能试验方法氧指数法》GB/T2406-93（以下称为旧标准），该标准在2008年进行了更新，被《塑料用氧指数法测定燃烧行为第1部分：导则》GB/T 2406.1-2008 代替。GB/T2406.1-2008 是试验导则，仪器设备的要求、检测方法具体内容则转移到了《塑料用氧指数法测定燃烧行为第2部分：室温试验》GB/T 2406.2-2009 （以下称为新标准）。
    1.设备要求的改变

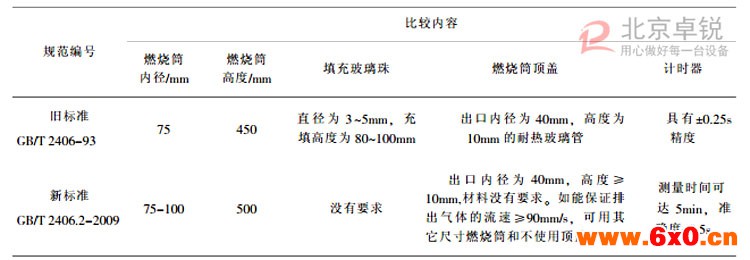

    在设备要求方面，新标准燃烧装置与旧标准有不同的要求，表1列出了新、旧标准对试验的要求区别。从新旧标准对设备的要求变化可知，新标准对燃烧装置的尺寸要求放宽了，但强调了出口处的气流速度。旧标准所使用的燃烧设备，只需要进行一些小改动，并对燃烧筒出口处的气流速度进行校准，仪器即可重新投入使用。

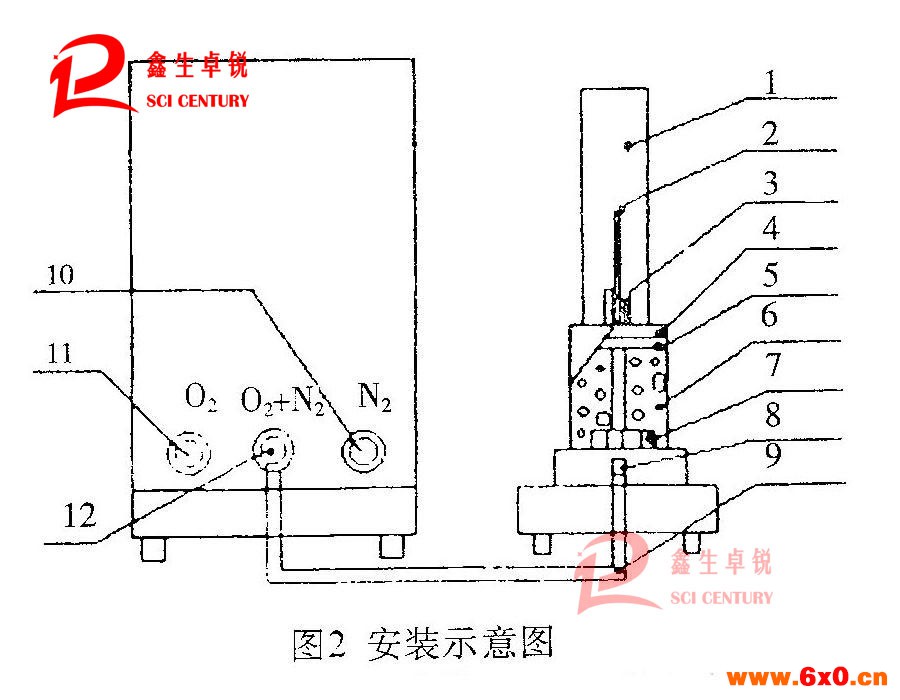

    2.试验环境要求的变更
    旧标准对试验环境要求比较宽松， 试验条件为10～35℃， 相对湿度为 45%～75%。
    新标准则对试验环境要求则比较严格， 标准第7.4 节对状态调节作了如下要求： “除非另有规定，否则每个试样试验前应在温度 23℃±2℃和湿度 50%±5%条件下至少调节 88h。”
    另外，新标准在试验步骤中反复对试验环境进行要求，新标准对试验环境有要求的章节分别
摘录如下：
“8.1.1 试验装置应放置在23℃±2℃的环境中。必须时将试样放置在23℃±2℃和湿度50%±5%的密闭容器中，当需要时从容器中取出。
8.1.5 调整气体混合器和流量计，使氧/氮气体在 23℃±2℃下混合……
8.3.3 移出试样，清洁燃烧筒及点火器。使燃烧筒温度回到23℃±2℃，或用另一个燃烧筒代替。”
    新旧标准对比可知， 新标准对试验环境要求比较严格。 根据作者的试验经验， 环境温度、 湿度对氧指数检测存在一定的影响， 新标准提高了试验环境的要求， 排除了环境因素对试验结果的影响。 因此， 氧指数检测实验应该根据新标准的要求进行调整， 以提高试验的精度。

    3.试验方法的变更
    3.1增加了试样状态调节要求
    新标准增加了试样状态调节要求，每个试验前应在温度 23℃±2℃和湿度 50%±5%条件下至少调节 88h。对于含有易挥发可燃物的泡沫材料试样，在温度 23℃±2℃和湿度 50%±5%状态调节前，应在鼓风烘箱内处理 168h，以除去这些物质。
    3.2点燃方法的变更
    新标准对顶面点燃法（方法 A） 进行了修改，增加了连续施加火焰 30s，每隔 5s 移开火焰， 检查试样的燃烧情况的要求。新标准的这项变更，使方法A与方法B（扩散点燃法） 的操作方法得到了统一，可操作性更强。

    3.3与规定的最小氧指数值比较法（方法 C）新标准为氧指数检测增加了方法C——与规定的最小氧指数值比较法（简捷方法。此法比较适合建筑绝缘材料检测的需要，能大大提高检测的效率。摘自：北京鑫生卓锐科技有限公司
